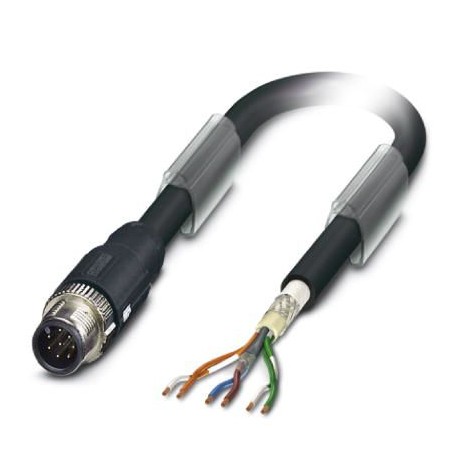

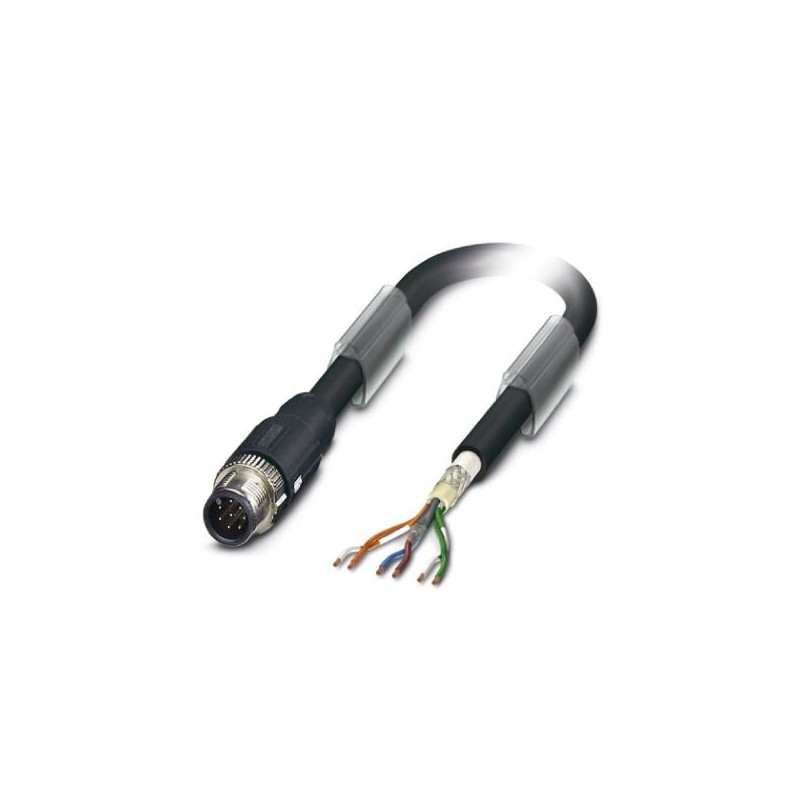

SAC-6P-MS/ 2,0-970 SCO 1428490 PHOENIX CONTACT Cable de sistema de bus, VARAN (100 MBit/s), 6-polos, SANTOPR..
SAC-6P-MS/ 2,0-970 SCO
1428490
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Cable de sistema de bus, VARAN (100 MBit/s), 6-polos, SANTOPRENE sin halógenos/TPE sin halógenos, negro RAL 9005, apantallado, Conector recta M12 SPEEDCON, codificación: A, a extremo de cable libre, longitud de cable: 2 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1428490 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CMM - |
| Página del catálogo | Página 324 (PC_2011) |
| EAN | 4046356322775 |
| Peso por unidad (sin incluir el embalaje) | 178,300 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 2 A |
|---|---|
| Tensión de dimensionamiento | 30 V AC |
| 30 V DC | |
| Número de polos | 6 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Tipo de señal/categoría | VARAN, 100 MBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Par de apriete | 0,4 Nm (Conector M12) |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Fundición inyectada de cinc, niquelada |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) |
|---|---|
| 4 (Conector) | |
| 6 (Conector) | BU (Power) | |
| 7 (Conector) | BN (Power) | |
| 5 (Conector) | GN/WH (RD+) | |
| 8 (Conector) | GN (RD-) | |
| 2 (Conector) | OG/WH (TD+) | |
| 3 (Conector) | OG (TD-) |
Cable
| Tipo de cable | VARAN |
|---|---|
| Tipo de cable (abreviatura) | 970 |
| Abreviatura de cable | Li9YD12Y |
| Construcción de cable | 1x2xAWG22/19 + 1x4xAWG24/19 |
| Sección de conductor | 4x 0,25 mm² (conductor de señales) |
| 2x 0,38 mm² (Fuente de alimentación) | |
| Línea de señales AWG | 24 |
| Alimentación de tensión AWG | 22 |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Construcción del conductor alimentación de tensión | 19x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1,35 mm (conductor de señales) |
| 1,5 mm (Fuente de alimentación) | |
| Colores de conductor | marrón, azul, blanco/naranja, blanco/verde, verde, naranja |
| Tipo de apantallamiento de pares | Malla de hilos de cobre estañados, recubrimiento del 95 % |
| Cableado total | 1 cuadrete en estrella y 2 hilos conductores con 2 cargadores |
| Apantallamiento | Malla de hilos de cobre estañados, recubrimiento aprox. 85 % |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro exterior del cable D | 7,8 mm ±0,2 mm |
| Menor radio de flexión, montaje fijo | ≥ 93 mm |
| Menor radio de flexión, montaje móvil | ≥ 93 mm |
| Número de ciclos de flexión | 3000000 |
| Radio de flexión | 93 mm |
| Trayecto de avance | 2 m |
| Velocidad de avance | 1 m/s |
| Aceleración | 2 m/s² |
| Peso del cable | 81 kg/km |
| Envoltura exterior, material | SANTOPRENE sin halógenos |
| Material Envoltura interior | TPE |
| Material Relleno | Hilo |
| Material Aislamiento de conductor | PP |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | 5 GΩ*km (Línea de datos) |
| Resistencia del conductor | 77 Ω/m (Línea de datos) |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Capacidad de servicio | 50 nF (Línea de datos) |
| Impedancia propia | 100 Ω ±15 % |
| Tensión nominal Cable | 125 V (Línea de datos) |
| 48 V (Fuente de alimentación) | |
| Tensión de prueba Cable | 2000 V (Fuente de alimentación) |
| máx. 700 V AC (Línea de datos) | |
| Ausencia de halógenos | según DIN EN 50267-2-1 |
| Temperatura ambiente (servicio) | -20 °C ... 80 °C (Cable) |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 6 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -20 °C |
| Corriente nominal In (EF008250) | 2 A |
| Tensión nominal (EF000228) | 30 V |
| Grado de protección (IP) (EF005474) | IP65 |
