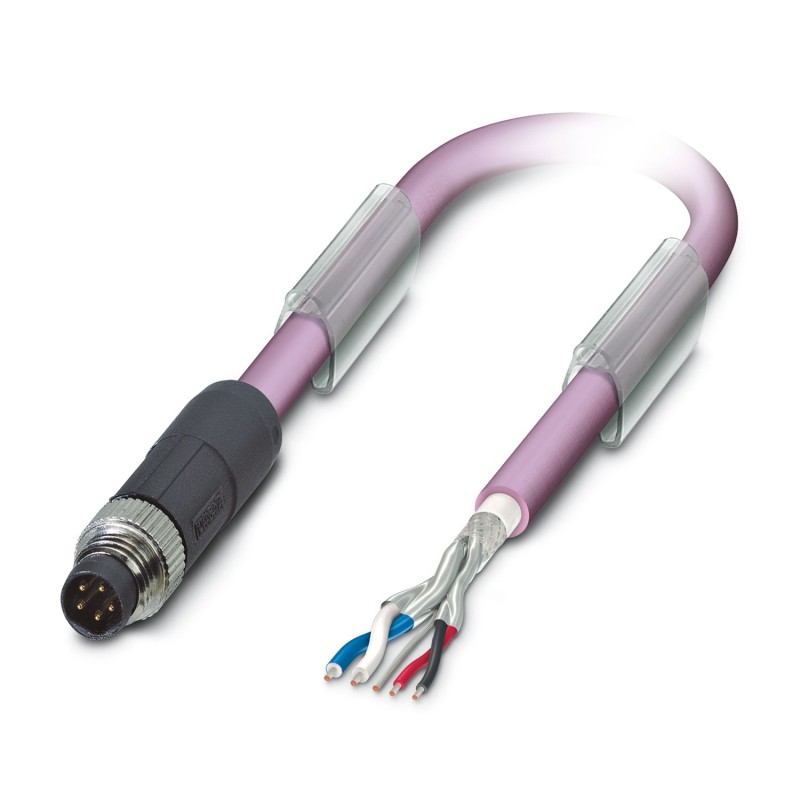

SAC-5P-M 8MS/15,0-920 1575754 PHOENIX CONTACT Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos, PUR si..
SAC-5P-M 8MS/15,0-920
1575754
PHOENIX_CONTACT
Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos, PUR sin halógenos, violeta RAL 4001, apantallado, Conector macho recto M8, a extremo de cable libre, longitud de cable: 15 m, Conector enchufable sin apantallar
Cable de sistema de bus, CANopen®, DeviceNet™, 5-polos sin halógenos, apantallado, Conector recta M8, codificación: B, a extremo de cable libre, longitud de cable: 15 m, Conector enchufable sin apantallar
Cables / Conductores > Cable de datos
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Generalidades | Encontrará otros productos con longitud de cable variable en el apartado Accesorios |
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | CANopen® |
| Número de polos | 5 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | A |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
| Sistema bus | CANopen®/DeviceNet™ |
| Tipo de señal/categoría | CANopen® |
| DeviceNet™ |
| Indicación de estado | no |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 30 V AC |
| 30 V DC | |
| Corriente nominal IN | 4 A |
| Medio de transmisión | Cobre |
| Clase de inflamabilidad según UL 94 | HB |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material conexión por tornillo | Fundición inyectada de cinc, niquelada |
| Asignación de conexiones | |
| Contacto Color (denominación de señal) Contacto (opcional) | 1 (Conector) SR (Pantalla) |
| 2 (Conector) RD (V+) | |
| 4 (Conector) BK (V-) | |
| 3 (Conector) WH (CAN_H) | |
| 5 (Conector) BU (CAN_L) | |
| Conexión 1 | |
| Construcción | Conector recta M8 |
| Número de polos | 5 |
| Tipo de codificación | B (Estándar) |
| Conexión 2 | |
| Ejecución | extremo de cable libre |
| Longitud del cable | 15 m |
| CANopen®/DeviceNet™, PUR, violeta [920] | |
| Esquema de dimensiones |  |
| Peso del cable | 90 kg/km |
| UL AWM Style | 21198 (80 °C/300 V) |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | CANopen®/DeviceNet™, PUR, violeta [920] |
| Diseño de conductores | 2xAWG24/19+2xAWG22/19 |
| Construcción del conductor cable de señales | 19x 0,13 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 2x 0,25 mm² (Línea de datos) |
| 2x 0,34 mm² (Fuente de alimentación) | |
| 1x 0,34 mm² (Conductor de referencia) | |
| Diámetro de conductor incl. aislamiento | 1,95 mm ±0,05 mm (Línea de datos) |
| 1,4 mm ±0,05 mm (Fuente de alimentación) | |
| Diámetro exterior del cable | 6,70 mm ±0,3 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | rojo lila RAL 4001 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE espumado (Línea de datos) |
| PE (Fuente de alimentación) | |
| Conductor individual, color | rojo-negro, azul-blanco |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja de aluminio revestida de plástico, lado de aluminio exterior |
| Cableado total | 2 pares alrededor de un conductor de referencia en el centro como alma |
| Cubierta visual de pantalla | 80 % |
| Resistencia de aislamiento | ≥ 5 GΩ*km (Línea de datos) |
| ≥ 5 GΩ*km (Fuente de alimentación) | |
| Resistencia al pulido | ≤ 181,80 Ω/km (Línea de datos) |
| ≤ 114,80 Ω/km (Fuente de alimentación) | |
| Impedancia característica | 120 Ω ±10 % (con 1 MHz) |
| Capacidad de la línea | nom. 40 nF/km (Línea de datos) |
| Tensión nominal Cable | ≤ 300 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 34 mm |
| Menor radio de flexión, montaje móvil | 67 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 5000000, Radio de flexión: 70 mm, Radio de flexión: 10 x D, Trayecto de avance: 4,5 m, Velocidad de avance: 3 m/s, Aceleración: 3 m/s², Temperatura ambiente: -20 °C ... 60 °C |
| Atenuación de pantalla | ≤ 22,9 dB/km (con 1 MHz) |
| ≤ 16,4 dB/km (a 500 kHz) | |
| ≤ 9,5 dB/km (A 125 kHz) | |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| según IEC 60754-1 | |
| Resistencia a las llamas | IEC 60332-1-2 |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Otras resistencias | poco adherente |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -30 °C ... 70 °C (Cable, disposiCión móvil) | |
| -20 °C ... 60 °C (En la instalación) | |
| -20 °C ... 60 °C (Cable, uso de cadenas de arrastre) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1575754-SAC-5P-M 8MS/15,0-920 | 146 Kbytes |
|
