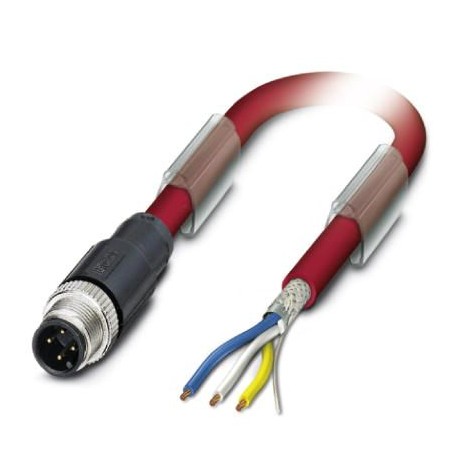

SAC-4P-M12MS/ 5,0-990 1558331 PHOENIX CONTACT Cable de sistema de bus, CC-Link (10 MBit/s), 4-polos, PVC, ro..
SAC-4P-M12MS/ 5,0-990
1558331
PHOENIX_CONTACT
50
Producto bajo demanda, no admite devolución.

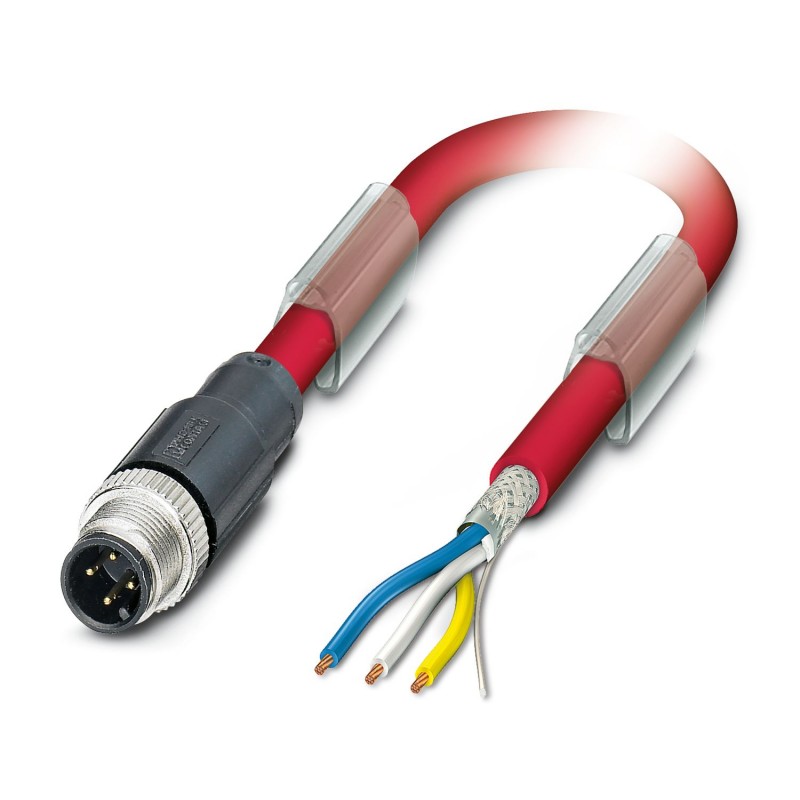

Cable de sistema de bus, CC-Link (10 MBit/s), 4-polos, PVC, rojo, apantallado, Conector recta M12, codificación: A, a extremo de cable libre, longitud de cable: 5 m
Cable del sistema de bus, enlace CC (10 Mbps), 4 posiciones, PVC, rojo, apantallado, enchufe recto M12, codificación: A, en el extremo del cable libre, longitud del cable: 5 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1558331 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJF - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 401 (PC_2011) |
| EAN | 4046356293662 |
| Peso por unidad (sin incluir el embalaje) | 381,400 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | PL (Polonia) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| Índice de protección | IP65 |
| IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Tipo de señal/categoría | CC-Link, 10 MBit/s |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Conector M12) |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | TPU GF |
| Material cuerpo de agarre | TPU resistente al fuego, autoextinguible |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | NBR |
Asignación de conexiones
| Contacto | Color (denominación de señal) | Contacto (opcional) | 1 (Conector) | SR (Pantalla) |
|---|---|
| 2 (Conector) | WH (DB) | |
| 3 (Conector) | YE (DG) | |
| 4 (Conector) | BU (DA) |
Cable
| Tipo de cable | CC-Link |
|---|---|
| Tipo de cable (abreviatura) | 990 |
| Construcción de cable | 3xAWG20/7 + 1xAWG22/19 (conductor de tierra) |
| Sección de conductor | 0,5 mm² |
| Línea de señales AWG | 20 |
| Construcción del conductor cable de señales | 7x 0,28 mm |
| Grosor de pared Aislamiento | 0,89 mm (Envoltura exterior) |
| Colores de conductor | blanco, amarillo, azul |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 78 % |
| Envoltura exterior, color | rojo |
| Diámetro exterior del cable D | 7,7 mm |
| Menor radio de flexión, montaje fijo | 77 mm |
| Peso del cable | 78,8 kg/km |
| Envoltura exterior, material | PVC |
| Material Aislamiento de conductor | PE espumado, alta densidad |
| Material Conductor | Conductor Cu desnudo |
| Resistencia del conductor | 31,2 Ω/km |
| Capacidad de servicio | 61 pF |
| Impedancia propia | 110 Ω |
| Tensión nominal Cable | 300 V |
| Temperatura ambiente (servicio) | -30 °C ... 60 °C (cable, disposición fija) |
| -5 °C ... 60 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027061801eCl@ss 5.127061800eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Longitud de cable (EF000536) | 5 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Rojo |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -30 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -5 °C |
| Corriente nominal In (EF008250) | 4 A |
| Tensión nominal (EF000228) | 48 V |
| Grado de protección (IP) (EF005474) | IP65 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1558331-SAC-4P-M12MS/ 5,0-990 | 115 Kbytes |
|
