VS-PPC/PL-PPC/PL-93K-LI/5,0 1419181 PHOENIX CONTACT Cable Sercos III, apantallado, de cuadretes en estrella,..
VS-PPC/PL-PPC/PL-93K-LI/5,0
1419181
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.

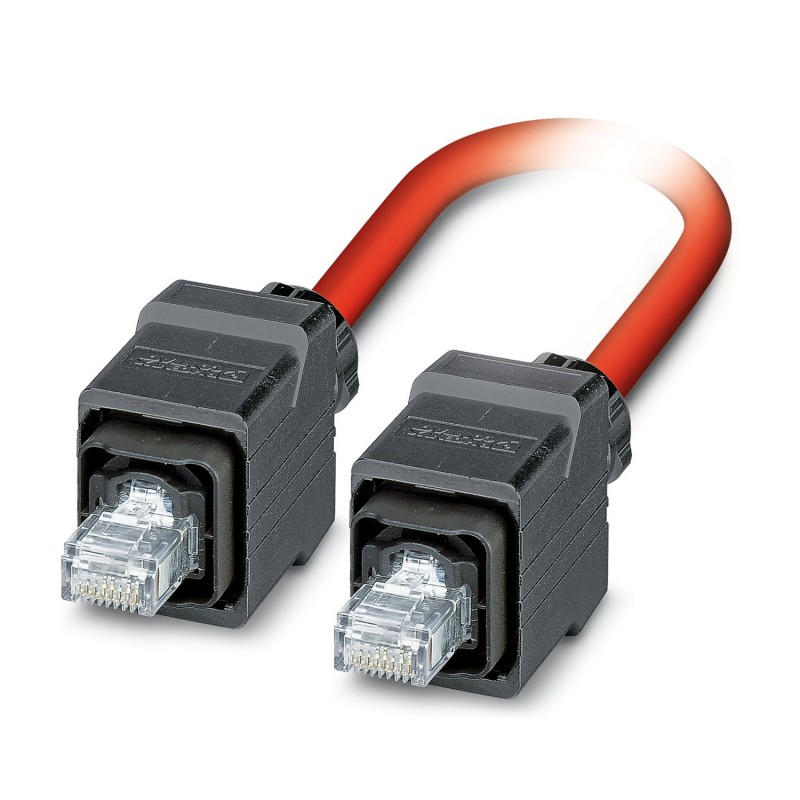

Cable Sercos III, apantallado, de cuadretes en estrella, AWG 22 flexible (7 hilos), RAL 3020 (rojo), conector macho RJ45/IP67 push-pull , plástico a conector macho RJ45/IP67 push-pull , plástico, longitud: 5 m
Sensores > Cable de sensor-actuador prefabricado
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | Sercos |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Salida de cables | recta |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 09 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | I |
| Grado de polución | 2 |
| Indicación de estado | no |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 |
| Velocidad de transmisión | 100 MBit/s |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 250 |
| Color | negro |
| Clase de inflamabilidad según UL 94 | V0 |
| Envoltura exterior, material | PVC |
| Material Conductor | Conductor Cu estañado |
| Conexión 1 | |
| Construcción | Conector recta RJ45 |
| Sistema de bloqueo | Push-pull |
| Material | Plástico |
| Índice de protección | IP67 |
| Conexión 2 | |
| Construcción | Conector recta RJ45 |
| Sistema de bloqueo | Push-pull |
| Material | Plástico |
| Índice de protección | IP67 |
| Longitud del cable | 5,00 m |
| Sercos III [93K] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 21694 (60 °C / 600 V) |
| Peso del cable | 68 kg/km |
| Tipo de cable | Sercos III |
| Tipo de cable (abreviatura) | 93K |
| Tipo de señal/categoría | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Estructura de cable | 1x4xAWG22/7, SF/TQ |
| Diámetro exterior del cable | 6,50 mm ±0,2 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | rojo tráfico RAL 3020 |
| Grosor de pared Envoltura exterior | aprox. 0,90 mm |
| Material Envoltura interior | PVC |
| Material Conductor | Conductor Cu estañado |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Material Aislamiento de conductor | PE |
| Diámetro de conductor incl. aislamiento | aprox. 1,55 mm |
| Conductor individual, color | blanco, amarillo, azul, naranja |
| Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Malla de hilos de cobre estañados |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Resistencia de la línea | ≤ 120 Ω/km |
| Resistencia de aislamiento de la línea | ≥ 0,5 GΩ*km |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 Hz) |
| Impedancia característica | 100 Ω ±15 Ω (a 100 MHz) |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Otras resistencias | resistente a los rayos UV (según UL 1581, sección 1200) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Cable, disposiCión móvil) |
| -40 °C ... 70 °C (cable, disposición fija) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (Cable, disposiCión móvil) | |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 5 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | No |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Grado de protección (IP) (EF005474) | IP65 |
