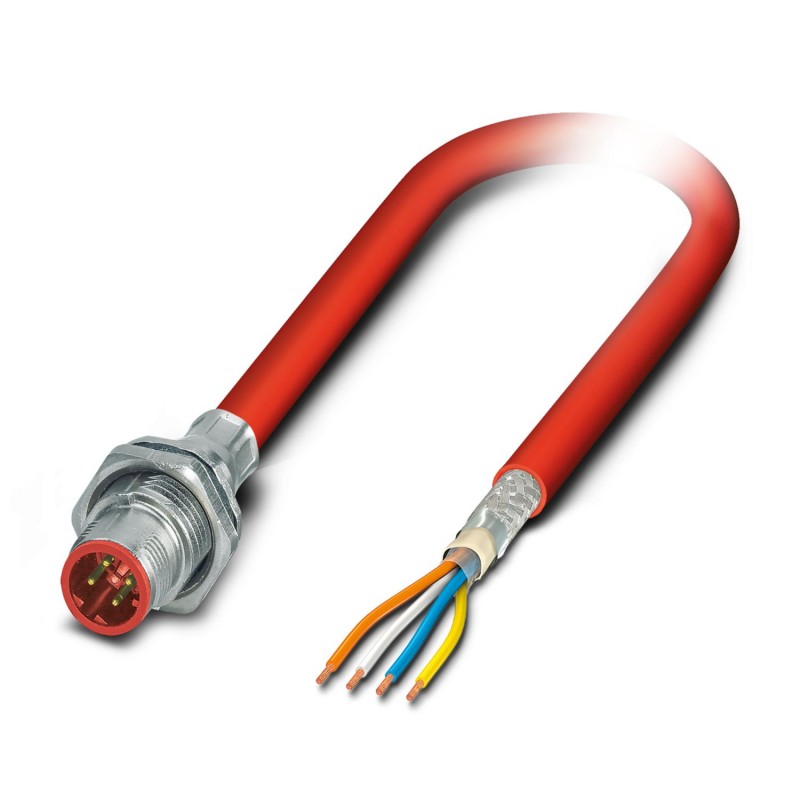

VS-MSDBPS-OE-93K-LI/1,0 1419159 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Sercos CAT5 (100 M..
VS-MSDBPS-OE-93K-LI/1,0
1419159
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., Sercos CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-polos, PVC sin halógenos, rojo RAL 3020, apantallado, Conector macho, recto, M12-SPEEDCON, D-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 1 m, Sercos III, se espera que este artículo no contenga plomo a partir del primer trimestre de 2027 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Sercos CAT5, 4-polos, PVC, rojo RAL 3020, apantallado, Conector macho, recto, M12-SPEEDCON, codificación: D, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 1 m, Sercos III, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239238
Conector trasero para el dispositivo, Sercos CAT5, 4 pines, PVC, rojo RAL 3020, apantallado, Conector recto, M12-SPEEDCON, codificado: D, en extremo de conductor libre, montaje trasero, M16 x 1,5, Conexión de cable, longitud del cable: 1 m, Sercos III, Alternativa a RoHS II sin excepción 6c (Pb < 0,1 %) Nº de artículo: 1239238
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1419159 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCEC - |
| Página del catálogo | Página 317 (PC_2011) |
| EAN | 4046356541053 |
| Peso por unidad (sin incluir el embalaje) | 93,800 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP67 |
|---|---|
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (macho / hembra) |
| -50 °C ... 70 °C (cable, disposición móvil) | |
| -20 °C ... 60 °C (cable, disposición fija) |
Datos generales
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 250 V |
| Número de polos | 4 |
| Tipo de señal/categoría | Sercos |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable Sercos III |
Valores nominales cabeza 1
| Construcción cabecera | Macho de montaje incorporado recta M12 SPEEDCON |
|---|---|
| Número de polos (cara de enchufe) | 4 |
Valores nominales cabeza 2
| Construcción cabecera | extremo de cable libre |
|---|---|
| Número de polos (cara de enchufe) | 4 |
Cable
| Tipo de cable | Sercos III |
|---|---|
| Tipo de cable (abreviatura) | 93K |
| UL AWM Style | 21694 (60 °C/600 V) |
| Tipo de señal/categoría | Sercos CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | aprox. 1,55 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Malla de hilos de cobre estañados |
| Envoltura exterior, color | rojo tráfico RAL 3020 |
| Grosor de pared envoltura exterior | aprox. 0,9 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Peso del cable | 68 kg/km |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 0,5 GΩ*km |
| Resistencia del conductor | ≤ 120 Ω/km |
| Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 Hz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 250 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
