VS-MSDBPS-OE-93K-LI/0,5
1419158
PHOENIX_CONTACT
1

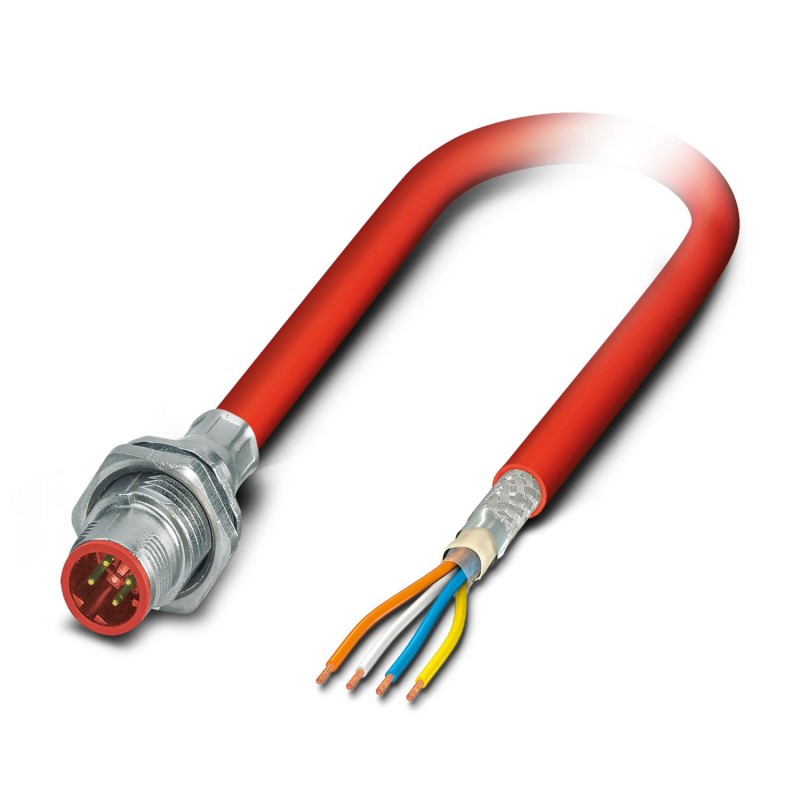

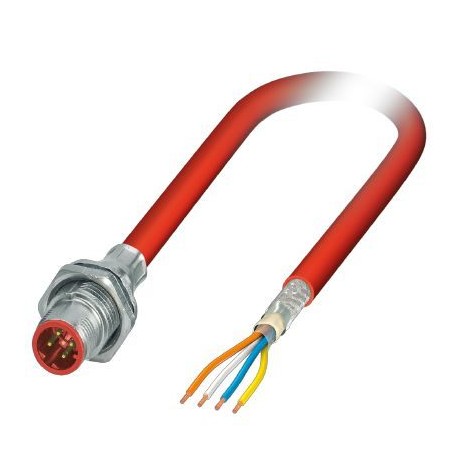

Cable Sercos III confeccionado, apantallado, de cuadretes en estrella, AWG 22 flexible (7 hilos), RAL 3020 (rojo), conector macho de montaje incorporado M12, montaje en paredes posteriores, SPEEDCON de 4 polos a extremo de cable libre, longitud: 0,5 m
Conect. enchuf. para apar. pared poster., Sercos CAT5, 4-polos, PVC, rojo RAL 3020, apantallado, Conector macho, recto, M12-SPEEDCON, codificación: D, a extremo de cable libre, Montaje trasero, M16 x 1,5, Conexión de cable, longitud de cable: 0,5 m, Sercos III, Producto alternativo según RoHS II sin excepción 6c (Pb< 0,1 %) código de art.: 1239237
Sensores > Base de conexión para sensores y actuadores
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 1419158 |
---|---|
Unidad de embalaje | 1 pcs |
Clave de venta | ABQCEC - |
Página del catálogo | Página 317 (PC_2011) |
EAN | 4046356541046 |
Peso por unidad (sin incluir el embalaje) | 60,000 g |
Número de tarifa arancelaria | 85444210 |
País de origen | DE (Alemania) |
Índice de protección | IP67 |
---|---|
Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
-5 °C ... 50 °C (cable, disposición móvil) |
Corriente de dimensionamiento a 40 °C | 4 A |
---|---|
Tensión de dimensionamiento | 250 V |
Número de polos | 4 |
Tipo de señal/categoría | Sercos |
Categoría de sobretensiones | II |
Grado de polución | 3 |
Descripción alternativa breve del artículo | Cable Sercos III |
Construcción cabecera | Macho de montaje incorporado recta M12 SPEEDCON |
---|---|
Número de polos (cara de enchufe) | 4 |
Construcción cabecera | extremo de cable libre |
---|---|
Número de polos (cara de enchufe) | 4 |
Tipo de cable | Sercos III |
---|---|
Tipo de cable (abreviatura) | 93K |
UL AWM Style | 21694 (60 °C/600 V) |
Tipo de señal/categoría | Sercos CAT5 (IEC 11801), 100 MBit/s |
Construcción de cable | 1x4xAWG22/7; SF/TQ |
Sección de conductor | 4x 0,34 mm² |
Línea de señales AWG | 22 |
Construcción del conductor cable de señales | 7x 0,25 mm |
Diámetro de los conductores, aislamiento incluido | aprox. 1,55 mm |
Colores de conductor | Blanco, amarillo, azul, naranja |
Tipo de apantallamiento de pares | Folio de poliéster con forrado de aluminio |
Cableado total | Cuadretes en estrella |
Apantallamiento | Malla de hilos de cobre estañados |
Envoltura exterior, color | rojo tráfico RAL 3020 |
Grosor de pared envoltura exterior | aprox. 0,9 mm |
Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
Radio de curvatura mínimo, colocado de forma fija | 3 x D |
Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
Peso del cable | 68 kg/km |
Envoltura exterior, material | PVC |
Material Envoltura interior | PVC |
Material Aislamiento de conductor | PE |
Material Conductor | Conductor Cu estañado |
Resistencia de aislamiento | ≥ 0,5 GΩ*km |
Resistencia del conductor | ≤ 120 Ω/km |
Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
Tiempo de tránsito de señales | 5,3 ns/m |
Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 Hz) |
Tensión nominal Cable | 600 V |
Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
Resistencia a las llamas | según UL 1685 (CSA FT 4) |
Resistencia al aceite | Resistente al aceite con restricciones |
Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
-40 °C ... 70 °C (cable, disposición móvil) | |
Temperatura ambiente (disposición) | -20 °C ... 60 °C |
Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
