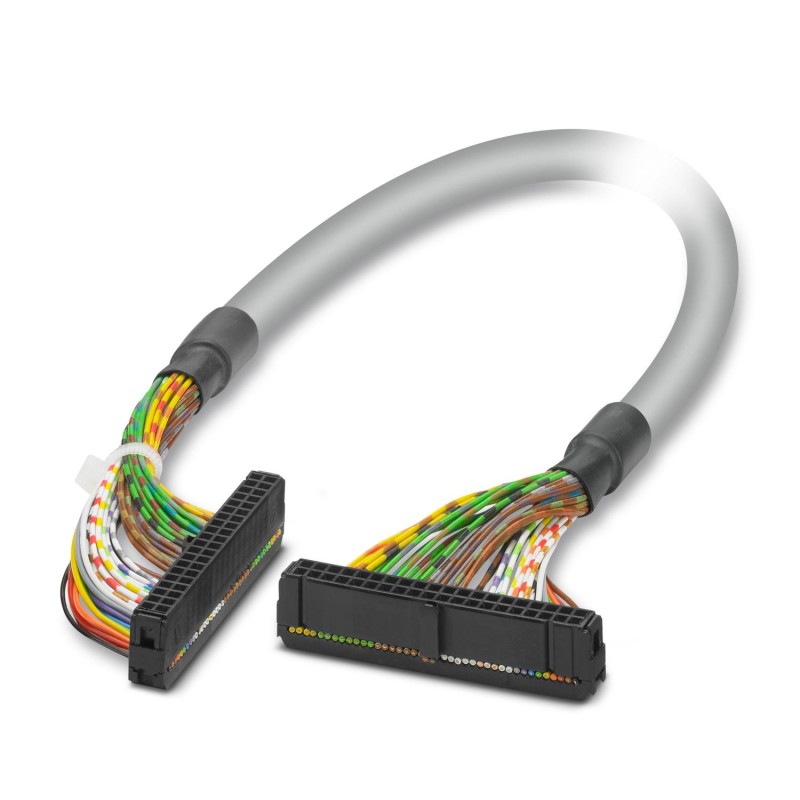

FLK 40/EZ-DR/ 50/SLC 2294610 PHOENIX CONTACT Cable redondo confeccionado control: Allen-Bradley SLC 500 (OB ..
FLK 40/EZ-DR/ 50/SLC
2294610
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Cable redondo confeccionado; control: Allen-Bradley SLC 500 (OB 32, IB 32); conexión 1: Hembra de conexión IDC/FLK (1x 40-polos); conexión 2: Hembra de conexión IDC/FLK (1x 40-polos); longitud de cable: 0,5 m
Controladores industriales (PLC) > Cable conexión de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de sistema |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP00 |
| Índice de protección (Lugar de montaje) | ≥ IP54 (Lugar de montaje) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Disposición fija) |
| -10 °C ... 70 °C (Disposición móvil) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
Propiedades eléctricas
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Corriente (por circuito, 50 °C) | ≤ 1 A (en estado desenrollado, véase el derating) |
| Corriente (por circuito, 70 °C) | ≤ 0,6 A (en estado desenrollado, véase el derating) |
| Sistema de control compatible ALLEN-BRADLEY SLC 500 | |
| Tarjeta de E/S adecuada | 1746 OB 32 |
| 1746 OV 32 | |
| 1746 IB 32 | |
| 1746 IV 32 | |
Cable/línea
| Longitud del cable | 0,5 m |
| 40X0.14 [PVC] | |
| UL AWM Style | 2464/1061 |
| Número de polos | 40 |
| Apantallado | no |
| Tipo de cable | 40X0.14 [PVC] |
| Tipo de conductor | Cable redondo confeccionado |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 40x 0,14 mm² |
| Diámetro de conductor incl. aislamiento | 1 mm ±0,03 mm |
| Diámetro exterior del cable | 9,90 mm ±0,4 mm |
| Envoltura exterior, material | PVC semirrígido |
| Envoltura exterior, color | gris |
| Material Conductor | Conductor Cu estañado |
| Resistencia de la línea | ≤ 145 Ω/km (20 °C) |
| Resistencia de aislamiento | ≥ 20 MΩ*km (20 °C) |
| Menor radio de flexión, montaje fijo | 82 mm |
| Menor radio de flexión, montaje móvil | 155 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 5000 (con radio ≥ 15x de diámetro exterior) |
| Ausencia de halógenos | no |
| Resistencia a las llamas | IEC 60332-1-2 (tubería) |
| VDE 0842, parte 332-1-2 (tubería) | |
| IEC 60332-3-22 (tubería) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistencia al aceite | contra salpicaduras ocasionales (tubería) |
| Ejecución del cable | Cable para un módulo |
| Código de colores | |
| negro | IDC/FLK40 (1) = IDC/FLK40 (1) |
| marrón | IDC/FLK40 (2) = IDC/FLK40 (2) |
| rojo | IDC/FLK40 (3) = IDC/FLK40 (3) |
| naranja | IDC/FLK40 (4) = IDC/FLK40 (4) |
| amarillo | IDC/FLK40 (5) = IDC/FLK40 (5) |
| verde | IDC/FLK40 (6) = IDC/FLK40 (6) |
| azul | IDC/FLK40 (7) = IDC/FLK40 (7) |
| violeta | IDC/FLK40 (8) = IDC/FLK40 (8) |
| gris | IDC/FLK40 (9) = IDC/FLK40 (9) |
| blanco | IDC/FLK40 (10) = IDC/FLK40 (10) |
| blanco-negro | IDC/FLK40 (11) = IDC/FLK40 (11) |
| blanco-marrón | IDC/FLK40 (12) = IDC/FLK40 (12) |
| blanco-rojo | IDC/FLK40 (13) = IDC/FLK40 (13) |
| blanco-naranja | IDC/FLK40 (14) = IDC/FLK40 (14) |
| blanco-amarillo | IDC/FLK40 (15) = IDC/FLK40 (15) |
| blanco-verde | IDC/FLK40 (16) = IDC/FLK40 (16) |
| blanco-azul | IDC/FLK40 (17) = IDC/FLK40 (17) |
| blanco-violeta | IDC/FLK40 (18) = IDC/FLK40 (18) |
| blanco-gris | IDC/FLK40 (19) = IDC/FLK40 (19) |
| marrón-negro | IDC/FLK40 (20) = IDC/FLK40 (20) |
| marrón-rojo | IDC/FLK40 (21) = IDC/FLK40 (21) |
| marrón-naranja | IDC/FLK40 (22) = IDC/FLK40 (22) |
| marrón-amarillo | IDC/FLK40 (23) = IDC/FLK40 (23) |
| marrón-verde | IDC/FLK40 (24) = IDC/FLK40 (24) |
| marrón-azul | IDC/FLK40 (25) = IDC/FLK40 (25) |
| marrón-violeta | IDC/FLK40 (26) = IDC/FLK40 (26) |
| marrón-gris | IDC/FLK40 (27) = IDC/FLK40 (27) |
| marrón-blanco | IDC/FLK40 (28) = IDC/FLK40 (28) |
| verde-negro | IDC/FLK40 (29) = IDC/FLK40 (29) |
| verde-marrón | IDC/FLK40 (30) = IDC/FLK40 (30) |
| verde-rojo | IDC/FLK40 (31) = IDC/FLK40 (31) |
| verde-naranja | IDC/FLK40 (32) = IDC/FLK40 (32) |
| verde-azul | IDC/FLK40 (33) = IDC/FLK40 (33) |
| verde-violeta | IDC/FLK40 (34) = IDC/FLK40 (34) |
| verde-gris | IDC/FLK40 (35) = IDC/FLK40 (35) |
| verde-blanco | IDC/FLK40 (36) = IDC/FLK40 (36) |
| amarillo-negro | IDC/FLK40 (37) = IDC/FLK40 (37) |
| amarillo-marrón | IDC/FLK40 (38) = IDC/FLK40 (38) |
| amarillo-rojo | IDC/FLK40 (39) = IDC/FLK40 (39) |
| amarillo-naranja | IDC/FLK40 (40) = IDC/FLK40 (40) |
Datos de conexión
| Conexión 1 | |
| Conexión según norma | conforme a IEC 60603-13 |
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 40 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
| Conexión 2 | |
| Conexión según norma | conforme a IEC 60603-13 |
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 40 |
| Ciclos de enchufe | > 50 |
| Paso | 2,54 mm |
Notas
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Característica | Valor |
|---|---|
| Función (EF000030) | PLC – otros dispositivos |
| Longitud (EF001438) | 0.5 m |
| Apto para tarjeta de entrada de PLC (EF008271) | Sí |
| Apto para tarjeta de salida de PLC (EF008272) | Sí |
| Apto para señales digitales (EF008273) | Sí |
| Apto para señales analógicas (EF008274) | No |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Número de polos (EF001391) | 40 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2294610-FLK 40/EZ-DR/ 50/SLC | 97 Kbytes |
|
