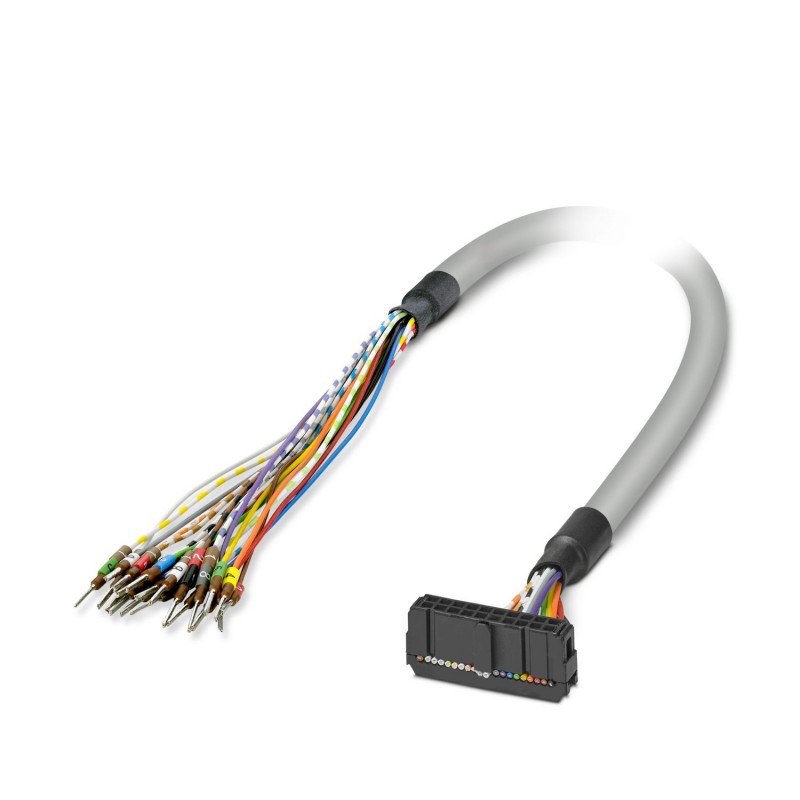

PHOENIX_CONTACT CABLE-FLK20/OE/0,14/ 300 2305347 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

CABLE-FLK20/OE/0,14/ 300 2305347 PHOENIX CONTACT Cable redondo confeccionado conexión 1: Conductores individ..

Referencia: CABLE-FLK20/OE/0,14/ 300

Código: 2305347

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Cable redondo confeccionado; conexión 1: Conductores individuales (20-polos) (Los conductores están rotulados y equipados con punteras); conexión 2: Hembra de conexión IDC/FLK (1x 20-polos); longitud de cable: 3 m

Categorías:

  • Controladores industriales (PLC) > Cable conexión de PLC
  • PHOENIX_CONTACT > Interface

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 71,68 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoCable de sistema
Estado de mantenimiento de datos
Revisión de artículo06

Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP00
Índice de protección (Lugar de montaje)≥ IP54 (Lugar de montaje)
Temperatura ambiente (servicio)-40 °C ... 70 °C (Disposición fija)
-10 °C ... 70 °C (Disposición móvil)
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 80 °C
Altitud≤ 2000 m

Propiedades eléctricas
Tensión de servicio (AC)≤ 30 V AC
Tensión de servicio (DC)≤ 60 V DC
Tipo de funcionamiento nominalTiempo de trabajo 100 %
Corriente (por circuito, 50 °C)≤ 1 A (en estado desenrollado, véase el derating)
Corriente (por circuito, 70 °C)≤ 0,6 A (en estado desenrollado, véase el derating)

Cable/línea
Longitud del cable3 m
20X0.14 [PVC]
UL AWM Style2464/1061
Número de polos20
Apantalladono
Tipo de cable20X0.14 [PVC]
Tipo de conductorCable redondo confeccionado
Construcción del conductor cable de señales7x 0,16 mm
Línea de señales AWG26
Sección de línea20x 0,14 mm²
Diámetro de conductor incl. aislamiento1 mm ±0,03 mm
Diámetro exterior del cable7,60 mm ±0,4 mm
Envoltura exterior, materialPVC semirrígido
Envoltura exterior, colorgris
Material ConductorConductor Cu estañado
Resistencia de la línea≤ 145 Ω/km (20 °C)
Resistencia de aislamiento≥ 20 MΩ*km (20 °C)
Menor radio de flexión, montaje fijo64 mm
Menor radio de flexión, montaje móvil120 mm
Capacidad de carga dinámica (flexión)Ciclos de flexión máx.: 5000 (con radio ≥ 15x de diámetro exterior)
Ausencia de halógenosno
Resistencia a las llamasIEC 60332-1-2 (tubería)
VDE 0842, parte 332-1-2 (tubería)
IEC 60332-3-22 (tubería)
UL VW-1
CSA FT-1
Resistencia al aceitecontra salpicaduras ocasionales (tubería)
Ejecución del cableCable para un módulo
Código de colores
negroIDC/FLK20 (1) = ()
marrónIDC/FLK20 (2) = ()
rojoIDC/FLK20 (3) = ()
naranjaIDC/FLK20 (4) = ()
amarilloIDC/FLK20 (5) = ()
verdeIDC/FLK20 (6) = ()
azulIDC/FLK20 (7) = ()
violetaIDC/FLK20 (8) = ()
grisIDC/FLK20 (9) = ()
blancoIDC/FLK20 (10) = ()
blanco-negroIDC/FLK20 (11) = ()
blanco-marrónIDC/FLK20 (12) = ()
blanco-rojoIDC/FLK20 (13) = ()
blanco-naranjaIDC/FLK20 (14) = ()
blanco-amarilloIDC/FLK20 (15) = ()
blanco-verdeIDC/FLK20 (16) = ()
blanco-azulIDC/FLK20 (17) = ()
blanco-violetaIDC/FLK20 (18) = ()
blanco-grisIDC/FLK20 (19) = ()
marrón-negroIDC/FLK20 (20) = ()

Datos de conexión
Conexión 1
Tipo de conexiónConductores individuales
Longitud de pelado (Envoltura) 150 mm
Número de polos20
ObservaciónLos conductores están rotulados y equipados con punteras
Conexión 2
Conexión según normaconforme a IEC 60603-13
Tipo de conexiónHembra de conexión IDC/FLK
Número de conexiones1
Número de polos20
Ciclos de enchufe> 50
Paso2,54 mm

Notas
Observación referente al funcionamientoPara el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente.

ETIM for 2305347 Controladores lógicos programables PLC (EC000237)

CaracterísticaFunción (EF000030)
ValorPLC – otros dispositivos
CaracterísticaLongitud (EF001438)
Valor3 m
CaracterísticaApto para tarjeta de entrada de PLC (EF008271)
ValorSí
CaracterísticaApto para tarjeta de salida de PLC (EF008272)
ValorSí
CaracterísticaApto para señales digitales (EF008273)
ValorSí
CaracterísticaApto para señales analógicas (EF008274)
ValorSí
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorOtros
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorOtros
CaracterísticaNúmero de polos (EF001391)
Valor20
