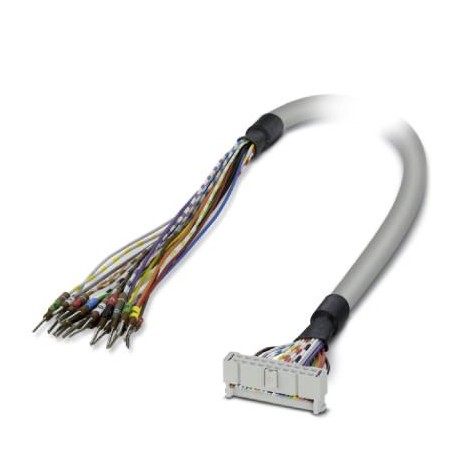

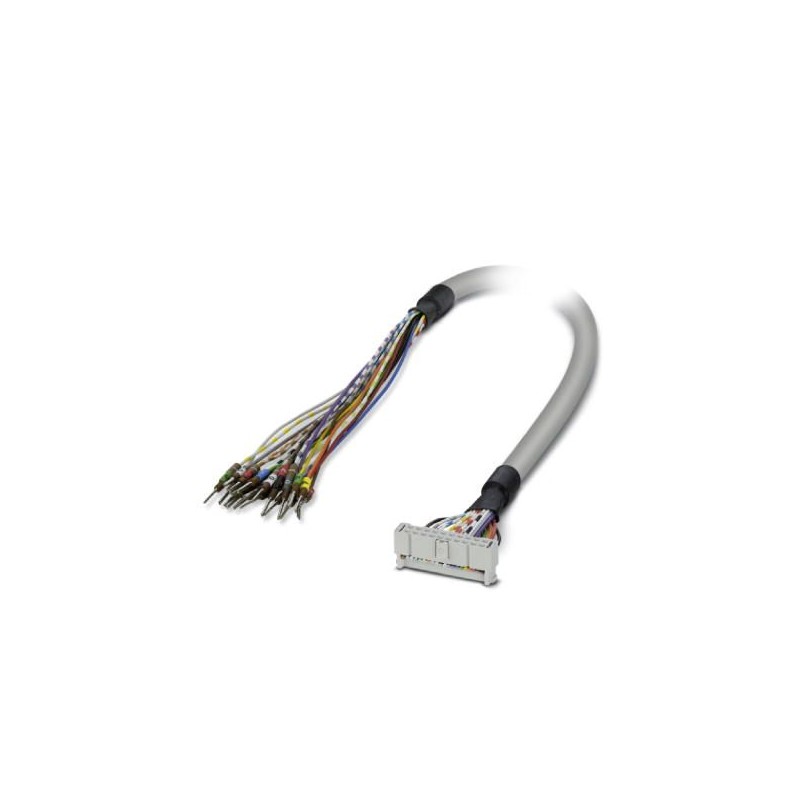

CABLE-FLK20/OE/0,14/ 100 2305305 PHOENIX CONTACT Cable redondo confeccionado conexión 1: Conductores individ..
CABLE-FLK20/OE/0,14/ 100
2305305
PHOENIX_CONTACT
Cable redondo confeccionado; conexión 1: Conductores individuales (20-polos) (Los conductores están rotulados y equipados con punteras); conexión 2: Hembra de conexión IDC/FLK (1x 20-polos); longitud de cable: 1 m
Controladores industriales (PLC) > Cable conexión de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2305305 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | CK2134 - |
| Página del catálogo | Página 585 (C_5_2017) |
| EAN | 4046356038980 |
| Peso por unidad (sin incluir el embalaje) | 89,600 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Generalidades
| Tensión nominal UN | < 50 V AC |
|---|---|
| 60 V DC | |
| Capacidad de corriente por pista máx. | 1 A |
| Resistencia máx. del conductor | 0,16 Ω/m |
| Longitud de cable | 1 m |
| Conductor individual, sección | 0,14 mm² |
| Conductor individual, sección [AWG] | 26 |
| Construcción del conductor: Número de conductores: | 7 |
| Conductor individual, material | Cu estañado |
| Tensión de prueba | 0,8 kV |
| Diámetro exterior | 7,6 mm |
| Cable, confeccionado | Técnica por desplazamiento de aislamiento, IEC 60352-4/DIN EN 60352-4 |
| Apantallamiento | No |
Condiciones ambientales
| Temperatura ambiente (servicio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 70 °C |
| Resistencia a las llamas | IEC 60332-1 |
| DIN VDE 0482 parte 332-1 |
Conector 1
| Denominación Conexión | Nivel de campo |
|---|---|
| Tipo de conexión | Hembra de conexión IDC/FLK |
| Número de conexiones | 1 |
| Número de polos | 20 |
| Paso | 2,54 mm |
Conector 2
| Denominación Conexión | Nivel de control |
|---|---|
| Tipo de conexión | Conductores individuales |
| Número de polos | 20 |
| Observación | Los conductores están rotulados y equipados con punteras. |
Código de colores
| Conector 1 = conector 2 (opcional) = color del hilo | IDC/FLK20 (1) = negro |
|---|---|
| IDC/FLK20 (2) = marrón | |
| IDC/FLK20 (3) = rojo | |
| IDC/FLK20 (4) = naranja | |
| IDC/FLK20 (5) = amarillo | |
| IDC/FLK20 (6) = verde | |
| IDC/FLK20 (7) = azul | |
| IDC/FLK20 (8) = violeta | |
| IDC/FLK20 (9) = gris | |
| IDC/FLK20 (10) = blanco | |
| IDC/FLK20 (11) = blanco-negro | |
| IDC/FLK20 (12) = blanco-marrón | |
| IDC/FLK20 (13) = blanco-rojo | |
| IDC/FLK20 (14) = blanco-naranja | |
| IDC/FLK20 (15) = blanco-amarillo | |
| IDC/FLK20 (16) = blanco-verde | |
| IDC/FLK20 (17) = blanco-azul | |
| IDC/FLK20 (18) = blanco-violeta | |
| IDC/FLK20 (19) = blanco-gris | |
| IDC/FLK20 (20) = marrón-negro |
Normas y especificaciones
| Resistencia a las llamas | IEC 60332-1 |
|---|---|
| DIN VDE 0482 parte 332-1 | |
| Conexión según norma | CUL |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
| Característica | Valor |
|---|---|
| Función (EF000030) | PLC – otros dispositivos |
| Longitud (EF001438) | 1 m |
| Apto para tarjeta de entrada de PLC (EF008271) | Sí |
| Apto para tarjeta de salida de PLC (EF008272) | Sí |
| Apto para señales digitales (EF008273) | Sí |
| Apto para señales analógicas (EF008274) | Sí |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Número de polos (EF001391) | 20 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO DEL SISTEMA PARA SISTEMAS DE CONTROL PHOENIX ES.pdf | 9 Mbytes |
|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2305305-CABLE-FLK20/OE/0,14/ 100 | 102 Kbytes |
|
