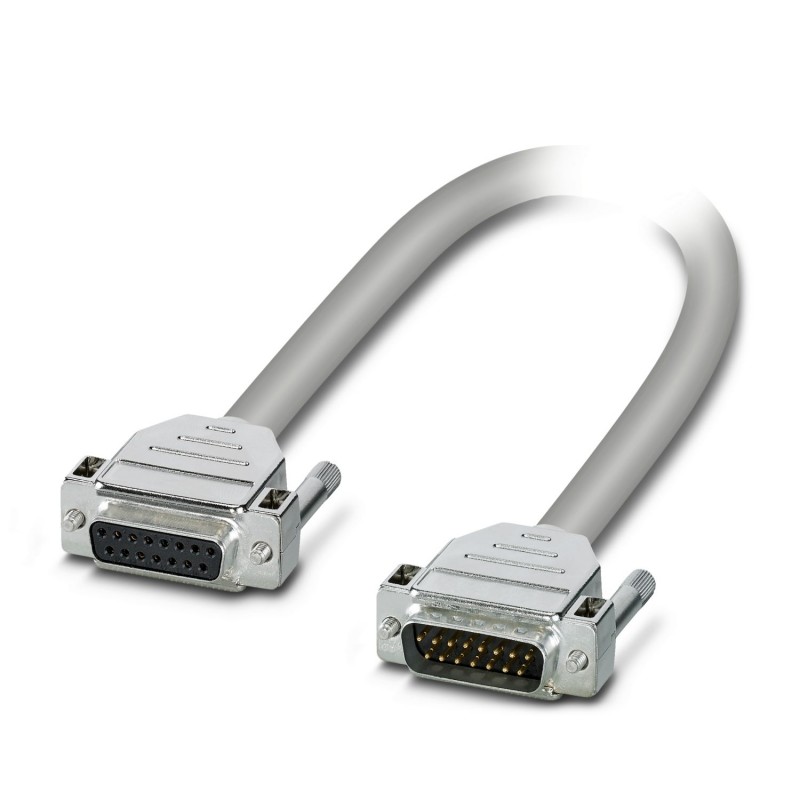

CABLE-D15SUB/B/S/ 50/KONFEK/S 2302052 PHOENIX CONTACT Cable redondo confeccionado apantallado conexión 1: He..
CABLE-D15SUB/B/S/ 50/KONFEK/S
2302052
PHOENIX_CONTACT
Cable redondo confeccionado apantallado; conexión 1: Hembra de conexión D-SUB (1x 15-polos); conexión 2: Conector macho D-SUB (1x 15-polos); longitud de cable: 0,5 m
Controladores industriales (PLC) > Cable conexión de PLC
Interface
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Cable de sistema |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Condiciones ambientales | |
| Índice de protección | IP20 |
| Índice de protección (Lugar de montaje) | ≥ IP54 (Lugar de montaje) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (Disposición fija) |
| -10 °C ... 70 °C (Disposición móvil) | |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud | ≤ 2000 m |
| Tensión de servicio (AC) | ≤ 30 V AC |
| Tensión de servicio (DC) | ≤ 60 V DC |
| Tipo de funcionamiento nominal | Tiempo de trabajo 100 % |
| Corriente (por circuito) | ≤ 2 A (en estado desenrollado, véase el derating) |
| Longitud del cable | 0,5 m |
| 15X0.25 [PVC] | |
| UL AWM Style | 2464/1061 |
| Número de polos | 15 |
| Apantallado | sí |
| Tipo de cable | 15X0.25 [PVC] |
| Tipo de conductor | Cable redondo confeccionado apantallado |
| Construcción del conductor cable de señales | 14x 0,15 mm |
| Línea de señales AWG | 24 |
| Sección de línea | 15x 0,25 mm² |
| Diámetro de conductor incl. aislamiento | 1,2 mm ±0,05 mm |
| Diámetro exterior del cable | 7,90 mm ±0,5 mm |
| Envoltura exterior, material | PVC semirrígido |
| Envoltura exterior, color | gris |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de la línea | ≤ 80 Ω/km (a 20 °C) |
| Resistencia de aislamiento | ≥ 20 MΩ*km (a 20 °C) |
| Menor radio de flexión, montaje fijo | 67 mm |
| Menor radio de flexión, montaje móvil | 126 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 5000 (con radio ≥ 15x de diámetro exterior) |
| Ausencia de halógenos | no |
| Resistencia a las llamas | IEC 60332-1-2 (tubería) |
| VDE 0842, parte 332-1-2 (tubería) | |
| IEC 60332-3-22 (tubería) | |
| UL VW-1 | |
| CSA FT-1 | |
| Resistencia al aceite | contra salpicaduras ocasionales (tubería) |
| Código de colores | |
| blanco | D-SUB15 (1) = D-SUB15 (1) |
| marrón | D-SUB15 (2) = D-SUB15 (2) |
| verde | D-SUB15 (3) = D-SUB15 (3) |
| amarillo | D-SUB15 (4) = D-SUB15 (4) |
| gris | D-SUB15 (5) = D-SUB15 (5) |
| rosa | D-SUB15 (6) = D-SUB15 (6) |
| azul | D-SUB15 (7) = D-SUB15 (7) |
| rojo | D-SUB15 (8) = D-SUB15 (8) |
| negro | D-SUB15 (9) = D-SUB15 (9) |
| violeta | D-SUB15 (10) = D-SUB15 (10) |
| gris-rosa | D-SUB15 (11) = D-SUB15 (11) |
| rojo-azul | D-SUB15 (12) = D-SUB15 (12) |
| blanco-verde | D-SUB15 (13) = D-SUB15 (13) |
| marrón-verde | D-SUB15 (14) = D-SUB15 (14) |
| blanco-amarillo | D-SUB15 (15) = D-SUB15 (15) |
| Conexión 1 | |
| Conexión según norma | IEC 60807-2 |
| DIN 41652 | |
| Tipo de conexión | Hembra de conexión D-SUB |
| Rosca de tornillo | UNC 4-40 |
| Número de conexiones | 1 |
| Número de polos | 15 |
| Par de apriete | 0,2 Nm |
| Ciclos de enchufe | > 200 |
| Paso | 2,74 mm |
| Conexión 2 | |
| Conexión según norma | IEC 60807-2 |
| DIN 41652 | |
| Tipo de conexión | Conector macho D-SUB |
| Rosca de tornillo | UNC 4-40 |
| Número de conexiones | 1 |
| Número de polos | 15 |
| Par de apriete | 0,2 Nm |
| Ciclos de enchufe | > 200 |
| Paso | 2,74 mm |
| Observación referente al funcionamiento | Para el uso previsto deben respetarse las especificaciones de la guía de instalación (véanse las descargas). Para aplicaciones o uso con productos de otros fabricantes, deben respetarse además las especificaciones, indicaciones de seguridad y advertencias del fabricante correspondiente. |
| Característica | Valor |
|---|---|
| Función (EF000030) | PLC – otros dispositivos |
| Longitud (EF001438) | 0.5 m |
| Apto para tarjeta de entrada de PLC (EF008271) | Sí |
| Apto para tarjeta de salida de PLC (EF008272) | Sí |
| Apto para señales digitales (EF008273) | Sí |
| Apto para señales analógicas (EF008274) | Sí |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Número de polos (EF001391) | 15 |
