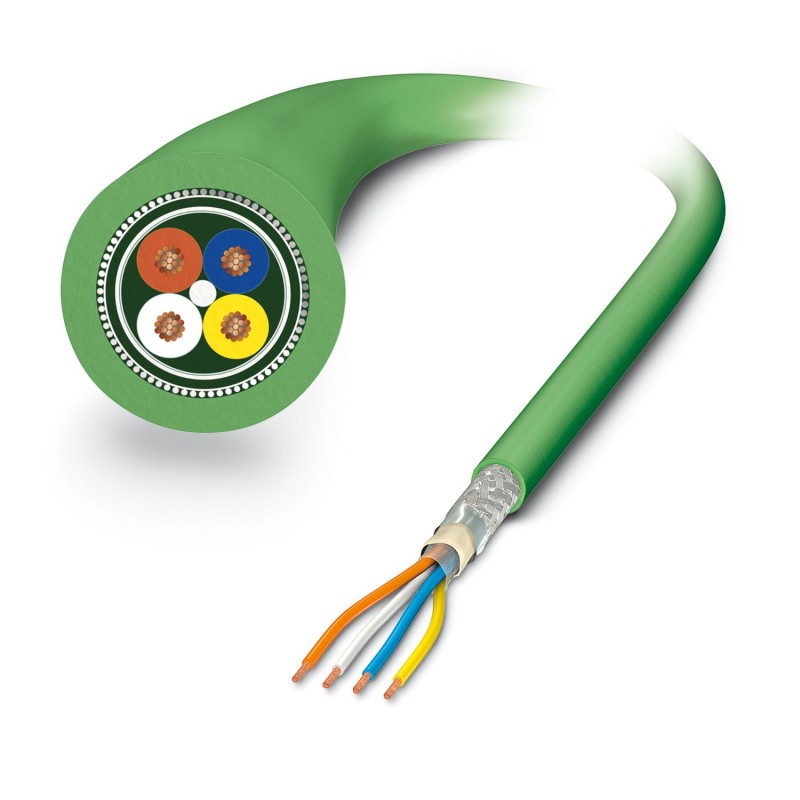

PHOENIX_CONTACT VS-OE-OE-93R-100,0 1416363 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VS-OE-OE-93R-100,0 1416363 PHOENIX CONTACT Por metros, Cable de datos, PROFINET CAT5 (100 MBit/s), EtherCAT®..

Referencia: VS-OE-OE-93R-100,0

Código: 1416363

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Por metros, Cable de datos, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), apantallado, PUR sin halógenos, verde RAL 6018, 4-conductores (1x4xAWG22/19, S/TQ), color conductores individuales: blanco, amarillo, azul, naranja, longitud de cable: 100 m
Cable de datos, PROFINET CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, verde RAL 6018, apantallado, extremo de cable libre, a extremo de cable libre, longitud de cable: 100 m

Categorías:

  • Cables / Conductores > Cable de datos y comunicación (cobre)
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 645,96 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoCable de datos por metros
AplicaciónRobótica y cadenas de arrastre
Tipo de sensorPROFINET
Número de polos4
Apantalladosí

Propiedades eléctricas
Medio de transmisiónCobre

Interfaces
Tipo de señal/categoríaPROFINET CAT5 (IEC 11801:2002), 100 MBit/s

Conectores
Conexión 1
Ejecuciónextremo de cable libre
Conexión 2
Ejecuciónextremo de cable libre

Cable/línea
Longitud del cable100 m
Robots PROFINET CAT5 [93R]
Esquema de dimensionesjkyegkwtww.jpg
Peso del cable55 kg/km
UL AWM Style20233 (80 °C/300 V)
Número de polos4
Apantalladosí
Tipo de cableRobots PROFINET CAT5 [93R]
Diseño de conductores1x4xAWG22/19, S/TQ
Tiempo de tránsito de señales4,8 ns/m
Construcción del conductor cable de señales19x 0,15 mm
Línea de señales AWG22
Sección de línea4x 0,34 mm²
Diámetro de conductor incl. aislamiento1,5 mm
Diámetro exterior del cable6,50 mm ±0,2 mm
Envoltura exterior, materialPUR
Envoltura exterior, colorverde RAL 6018
Material ConductorConductor Cu estañado
Material Aislamiento de conductorPE espumado
Conductor individual, colorblanco, amarillo, azul, naranja
Grosor de pared Envoltura exterioraprox. 1,00 mm
Cableado totalCuadretes en estrella
Cubierta visual de pantalla85 %
Resistencia de aislamiento≥ 500 MΩ*km
Resistencia al pulido≤ 120,00 Ω/km
Impedancia característica100 Ω ±5 Ω (a 100 MHz)
Tensión nominal Cable300 V
Tensión de prueba Conductor/Conductor2000 V (50 Hz, 1 min.)
Tensión de prueba Conductor/Pantalla2000,00 V (50 Hz, 1 min.)
Radio de curvatura mínimo, colocado de forma fija5 x D
Menor radio de flexión, montaje fijo33 mm
Capacidad de carga dinámica (torsión)Torsión: ±180 °/m, Ciclos de torsión: 1000000
Atenuación de pantalla2,9 dB (con 1 MHz)
5 dB (a 4 MHz)
8,1 dB (a 10 MHz)
10,4 dB (con 16 MHz)
11,9 dB (a 20 MHz)
15,5 dB (a 31,25 MHz)
26,5 dB (a 62,5 MHz)
41 dB (a 100 MHz)
Ausencia de halógenossegún IEC 60754-1
Resistencia a las llamassegún IEC 60332-1-2
Resistencia al aceiteconforme a DIN EN 60811-2-1
Otras resistenciasresistente a los rayos UV (según UL 1581, sección 1200)
Temperatura ambiente (servicio)-40 °C ... 80 °C
-40 °C ... 80 °C
Temperatura ambiente (disposición)-20 °C ... 60 °C

ETIM for 1416363 Cables (EC003249)

CaracterísticaSuperficie del conductor (EF010804)
ValorOtros
CaracterísticaDiámetro del conductor (EF001621)
Valor1.5 mm
CaracterísticaSección nominal del conductor (EF000060)
Valor0.34 mm²
CaracterísticaClase del conductor (EF001632)
ValorClase 6 = muy flexible
CaracterísticaNúmero de hilos (EF001792)
Valor4
CaracterísticaMaterial de aislamiento del conductor (EF000061)
ValorOtros
CaracterísticaEspecificación aislamiento del conductor (EF011805)
ValorOtros
CaracterísticaTipo de identificación de los conductores (EF000067)
ValorOtros
CaracterísticaApantallado sobre elemento de trenzado (EF001623)
ValorTrenzado
CaracterísticaCable con obturación longitudinal (EF011011)
ValorNo
CaracterísticaCable con obturación radial (EF011012)
ValorNo
CaracterísticaApto para instalación subterránea (EF003689)
ValorNo
CaracterísticaRevestimiento de protección (EF001691)
ValorNinguno
CaracterísticaMaterial de cubierta (EF001625)
ValorOtros
CaracterísticaEspecificación del material de cubierta (EF011806)
ValorOtros
CaracterísticaColor de cubierta exterior (EF001618)
ValorOtros
CaracterísticaBaja emisión de humos según EN IEC 61034-2 (EF003799)
ValorNo
CaracterísticaResistente al aceite según EN IEC 60811-404 (EF009770)
ValorNo
CaracterísticaDiámetro exterior aprox. (EF003921)
Valor6.5 mm
CaracterísticaRadio de curvatura mín. permitido, instalación fija (EF011803)
Valor33 mm
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-40 °C
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaCategoría (EF001619)
ValorOtros
