PHOENIX_CONTACT VS-PPC/PL-IP20-93B-LI/5,0 1416141 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

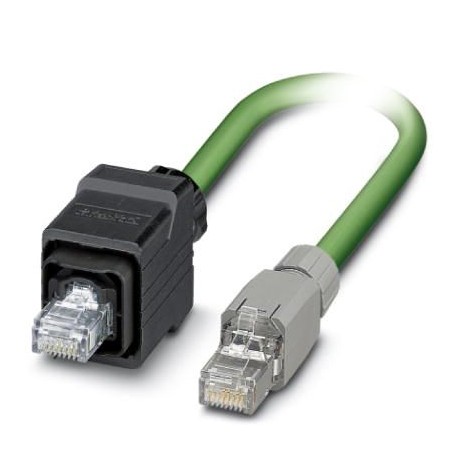

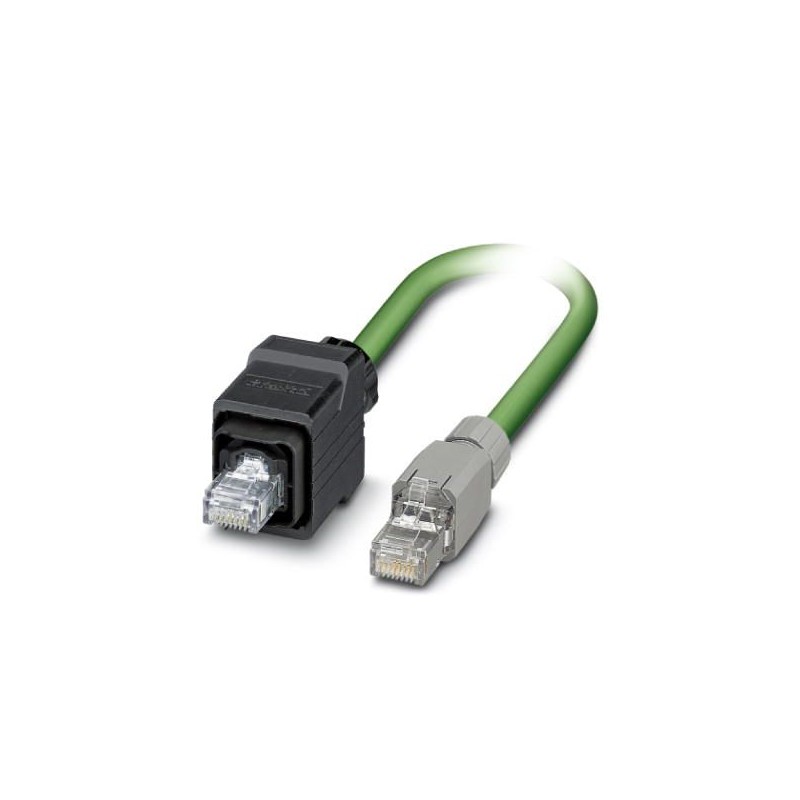

VS-PPC/PL-IP20-93B-LI/5,0 1416141 PHOENIX CONTACT Cable PROFINET confeccionado, CAT 5e, apantallado, cuadret..

Referencia: VS-PPC/PL-IP20-93B-LI/5,0

Código: 1416141

Fabricante: PHOENIX_CONTACT

Descripción:

Cable PROFINET confeccionado, CAT 5e, apantallado, cuadretes en estrella, AWG 22 flexible (7 hilos), RAL 6018 (verde amarillento), conector RJ45/IP67 carcasa de plástico push pull a conector RJ45/IP20, gris, Line, longitud: 5 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Conexión dispositivos de campo

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 93,94 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1416141
Unidad de embalaje1 pcs
Clave de ventaABNEAI -
Página del catálogoPágina 399 (C_2_2017)
EAN4046356474177
Peso por unidad (sin incluir el embalaje)374,000 g
Número de tarifa arancelaria85444210
País de origenPL (Polonia)

Medidas

Longitud de cable5,00 m

Datos generales

Número de polos4
Grado de polución2
Descripción alternativa breve del artículoCable PROFINET

Valores nominales cabeza 1

Material (componentes)Plástico

Valores nominales cabeza 2

Material (componentes)Plástico

Normas y especificaciones

Clase de combustibilidad según UL 94V0

Cable

Tipo de cablePROFINET PVC flexible CAT5
Tipo de cable (abreviatura)93B
UL AWM Style21694
Tipo de señal/categoríaPROFINET CAT5 (IEC 11801), 100 MBit/s
EtherCAT®CAT5 (IEC 11801), 100 MBit/s
Construcción de cable1x4xAWG22/7; SF/TQ
Sección de conductor4x 0,34 mm²
Línea de señales AWG22
Construcción del conductor cable de señales7x 0,25 mm
Diámetro de los conductores, aislamiento incluido1,55 mm
Colores de conductorBlanco, amarillo, azul, naranja
Cableado totalCuadretes en estrella
ApantallamientoLámina con forrado de aluminio, malla de hilos de cobre estañados
Cubierta visual de pantalla85 %
Envoltura exterior, colorverde RAL 6018
Grosor de pared envoltura exterioraprox. 0,9 mm
Diámetro exterior del cable D6,5 mm ±0,2 mm
Radio de curvatura mínimo, colocado de forma fija3 x D
Radio de curvatura mínimo, colocado de forma flexible7 x D
Peso del cable67 kg/km
Envoltura exterior, materialPVC
Material Envoltura interiorPVC
Material Aislamiento de conductorPE
Material ConductorConductor Cu estañado
Resistencia de aislamiento≥ 500 MΩ*km
Resistencia al pulido≤ 120,00 Ω/km
Impedancia propia100 Ω ±15 Ω (a 100 MHz)
Atenuación paradiafónica (NEXT)80 dB (con 1 MHz)
76 dB (a 4 MHz)
70 dB (a 10 MHz)
65 dB (con 16 MHz)
63 dB (a 20 MHz)
60 dB (a 31,25 MHz)
55 dB (a 62,5 MHz)
50 dB (a 100 MHz)
Atenuación2,1 dB (con 1 MHz)
4 dB (a 4 MHz)
6,3 dB (a 10 MHz)
8 dB (con 16 MHz)
9 dB (a 20 MHz)
11,4 dB (a 31,25 MHz)
16,5 dB (a 62,5 MHz)
21,3 dB (a 100 MHz)
Velocidad de señales0,66 c
Tiempo de tránsito de señales5,3 ns/m
Impedancia de transferencia≤ 20,00 mΩ/m (a 10 MHz)
Tensión nominal Cable600 V
Tensión de prueba Conductor/Conductor2000 V (50 Hz, 1 min)
Tensión de prueba Conductor/Pantalla2000 V (50 Hz, 1 min)
Resistencia a las llamassegún UL 1685 (CSA FT 4)
Resistencia al aceiteResistente al aceite con restricciones
Otras resistenciasresistente a los rayos UV según UL 1581, sección 1200
Temperatura ambiente (servicio)-40 °C ... 70 °C (cable, disposición fija)
-40 °C ... 70 °C (cable, disposición móvil)
Temperatura ambiente (disposición)-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-50 °C ... 70 °C

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 1416141 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorOtros
CaracterísticaTipo de contacto enchufable, lado de campo (EF006269)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorRecto
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorOtros
CaracterísticaTipo de contacto enchufable, lado de la caja (EF008386)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, en el lado de la carcasa (EF005927)
ValorRecto
CaracterísticaLongitud de cable (EF000536)
Valor5 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorPolicloruro de vinilo (PVC)
CaracterísticaLibre de halógenos (EF000025)
ValorNo
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorSí
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-40 °C
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP67
