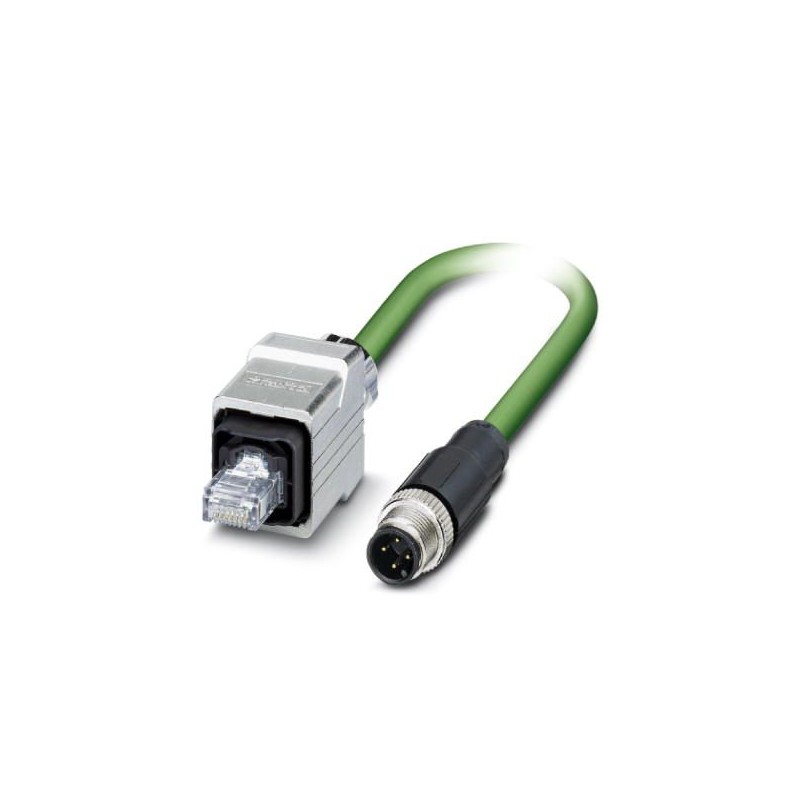

PHOENIX_CONTACT NBC-M12MSD/ 5,0-93C/R4RC 1416204 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

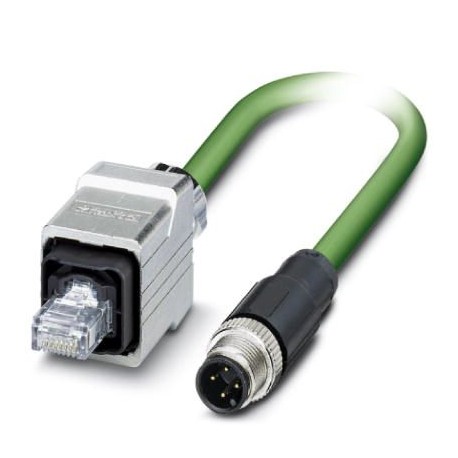

NBC-M12MSD/ 5,0-93C/R4RC 1416204 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (1..

Referencia: NBC-M12MSD/ 5,0-93C/R4RC

Código: 1416204

Fabricante: PHOENIX_CONTACT

Descripción:

Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, verde RAL 6018, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Conector recta RJ45 Push-pull / IP67, longitud de cable: 5 m
Cable de red, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PUR/FRNC sin halógenos, verde RAL 6018, apantallado (Advanced Shielding Technology), Conector recta M12, codificación: D / IP67, a Conector recta RJ45 Push-pull / IP67, longitud de cable: 5 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 72,21 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1416204
Unidad de embalaje1 pcs
Clave de ventaBF1CJN -
Página del catálogoPágina 308 (PC_2011)
EAN4046356474726
Peso por unidad (sin incluir el embalaje)402,900 g
Número de tarifa arancelaria85444290
País de origenPL (Polonia)

Medidas

Longitud de cable5 m

Condiciones ambientales

Índice de protecciónIP65
IP67

Datos generales

Tensión de dimensionamiento48 V AC
60 V DC
Número de polos4
Tipo de señal/categoríaPROFINET CAT5 (IEC 11801), 100 MBit/s
Categoría de sobretensionesI
Grado de polución3
Descripción alternativa breve del artículoCable PROFINET

Valores nominales cabeza 1

Construcción cabeceraConector recta M12
Colornegro

Valores nominales cabeza 2

Construcción cabeceraConector recta RJ45 Push-pull
Colorplateado

Normas y especificaciones

Clase de combustibilidad según UL 94V0

Cable

Rotulación de artículos"sequential length in metres" PN-CABLE-934-C / PUR-4X22AWG/7 Trailing * 22AWG (SHIELDED) (UL) E119100 CMX 75°C VERIFIED (UL) CAT 5E PATCH CABLE FRNC * (Impresión de cables del proveedor de cables)
Tipo de cableCadena de arrastre PROFINET CAT5
Tipo de cable (abreviatura)93C
Tipo de señal/categoríaPROFINET CAT5 (IEC 11801), 100 MBit/s
EtherCAT®CAT5 (IEC 11801), 100 MBit/s
Construcción de cable1x4xAWG22/7; SF/TQ
Sección de conductor4x 0,34 mm²
Línea de señales AWG22
Construcción del conductor cable de señales7x 0,25 mm
Diámetro de los conductores, aislamiento incluido1,5 mm
Colores de conductorBlanco, amarillo, azul, naranja
Cableado totalCuadretes en estrella
ApantallamientoLámina con forrado de aluminio, malla de hilos de cobre estañados
Cubierta visual de pantalla85 %
Envoltura exterior, colorverde RAL 6018
Grosor de pared envoltura exterioraprox. 0,9 mm
Diámetro exterior del cable D6,5 mm ±0,2 mm
Radio de curvatura mínimo, colocado de forma fija5 x D
Radio de curvatura mínimo, colocado de forma flexible7,5 x D
Número de ciclos de flexión3000000
Radio de flexión100 mm
Trayecto de avance10 m
Velocidad de avance4 m/s
Aceleración4 m/s²
Solicitación por torsión± 30 °/m
Resistencia a la tracción GRP≤ 150 N
Peso del cable61 kg/km
Envoltura exterior, materialPUR
Material Envoltura interiorFRNC
Material Aislamiento de conductorPE
Material ConductorConductor Cu estañado
Resistencia de aislamiento≥ 500 MΩ*km
Resistencia al pulido≤ 120,00 Ω/km
Impedancia propia100 Ω ±15 Ω (a 1 ... 100 MHz)
Atenuación paradiafónica (NEXT)80 dB (con 1 MHz)
76 dB (a 4 MHz)
70 dB (a 10 MHz)
65 dB (con 16 MHz)
63 dB (a 20 MHz)
60 dB (a 31,25 MHz)
55 dB (a 62,5 MHz)
50 dB (a 100 MHz)
Atenuación2,1 dB (con 1 MHz)
4 dB (a 4 MHz)
6,3 dB (a 10 MHz)
8 dB (con 16 MHz)
9 dB (a 20 MHz)
11,4 dB (a 31,25 MHz)
16,5 dB (a 62,5 MHz)
21,3 dB (a 100 MHz)
Velocidad de señales0,66 c
Tiempo de tránsito de señales5,3 ns/m
Impedancia de transferencia≤ 20,00 mΩ/m (a 10 MHz)
Tensión nominal Cable600 V (Calificación UL)
Tensión de prueba Conductor/Conductor2000 V (50 Hz, 1 min)
Tensión de prueba Conductor/Pantalla2000 V (50 Hz, 1 min)
Características especialesPropiedades eléctricas según EN 50288-2-2
Resistencia a las llamassegún IEC 60332-1-2
Ausencia de halógenossí
Resistencia al aceiteconforme a DIN EN 60811-2-1
Otras resistenciasresistente a los rayos UV
Temperatura ambiente (servicio)-40 °C ... 70 °C (cable, disposición fija)
-40 °C ... 70 °C (cable, disposición móvil)
Temperatura ambiente (disposición)-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-50 °C ... 70 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 1416204 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorM12
CaracterísticaTipo de contacto enchufable, lado de campo (EF006269)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorOtros
CaracterísticaLongitud de cable (EF000536)
Valor5 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorSí
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorSí
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorOtros
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-40 °C
CaracterísticaCorriente nominal In (EF008250)
Valor1 A
CaracterísticaTensión nominal (EF000228)
Valor48 V
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
