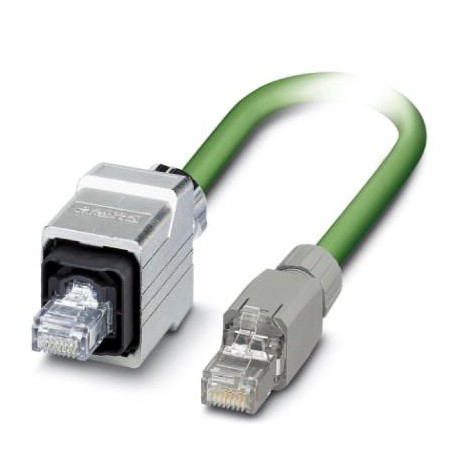

VS-PPC/ME-IP20-93R-LI/5,0 1416246 PHOENIX CONTACT Cable de red
VS-PPC/ME-IP20-93R-LI/5,0
1416246
PHOENIX_CONTACT

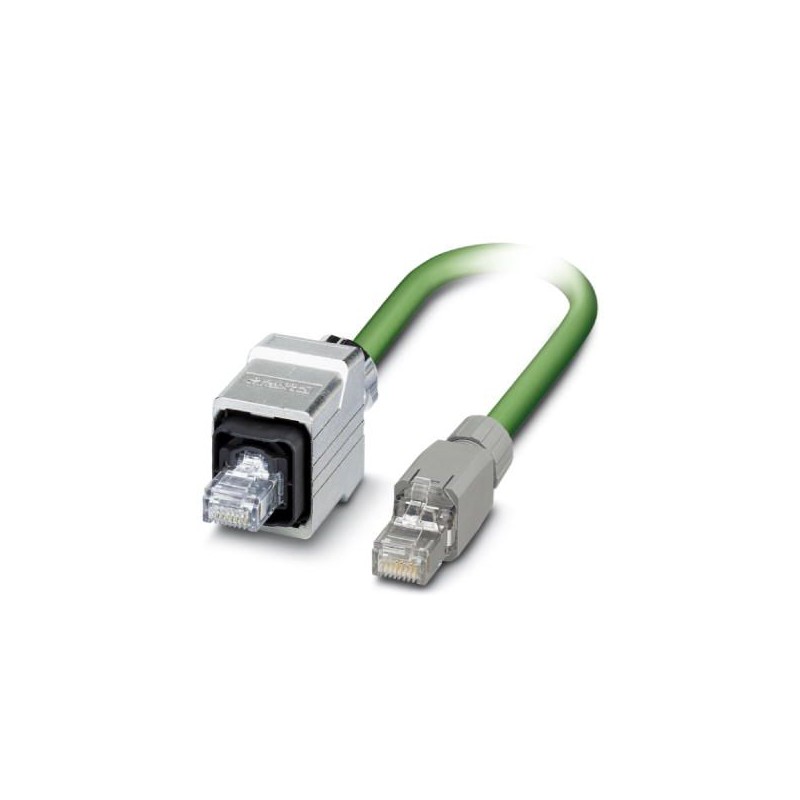

Cable PROFINET confeccionado, CAT 5e, apantallado, cuadretes en estrella, AWG 22 flexible (19 hilos), RAL 6018 (amarillo verde), conector RJ45/IP67 carcasa metálica push pull a conector RJ45/IP20, Line, longitud: 5 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Conexión dispositivos de campo
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1416246 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNEAI - |
| Página del catálogo | Página 310 (PC_2011) |
| EAN | 4046356473392 |
| Peso por unidad (sin incluir el embalaje) | 380,700 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | PL (Polonia) |
Cable
| Tipo de cable | Robots PROFINET CAT5 |
|---|---|
| Tipo de cable (abreviatura) | 93R |
| UL AWM Style | 20233 (80 °C/300 V) |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construcción de cable | 1x4xAWG22/19; S/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 19x 0,15 mm |
| Diámetro de los conductores, aislamiento incluido | 1,5 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | verde RAL 6018 |
| Grosor de pared envoltura exterior | aprox. 1 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Solicitación por torsión | ± 180 °/m (1 000 000 de ciclos de torsión) |
| Peso del cable | 55 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación | 2,9 dB (con 1 MHz) |
| 5 dB (a 4 MHz) | |
| 8,1 dB (a 10 MHz) | |
| 10,4 dB (con 16 MHz) | |
| 11,9 dB (a 20 MHz) | |
| 15,5 dB (a 31,25 MHz) | |
| 26,5 dB (a 62,5 MHz) | |
| 41 dB (a 100 MHz) | |
| Tiempo de tránsito de señales | 4,8 ns/m |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C |
| -40 °C ... 80 °C | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027060300eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
