VS-OE-PPC/PL-93C-LI/5,0 1416222 PHOENIX CONTACT Cable PROFINET confeccionado, CAT5e, apantallado, de cuadret..
VS-OE-PPC/PL-93C-LI/5,0
1416222
PHOENIX_CONTACT

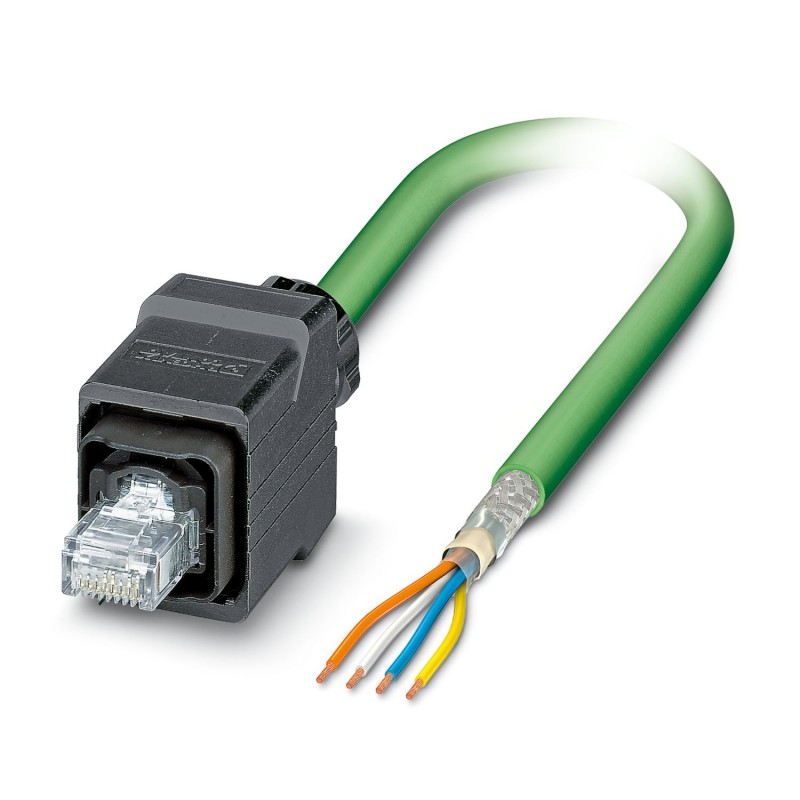

Cable PROFINET confeccionado, CAT5e, apantallado, de cuadretes en estrella, AWG 22 apto para cadenas portacables (7 hilos), RAL 6018 (amarillo-verde), conector macho RJ45/IP67, "push-pull", carcasa de plástico, a extremo de cable libre, Line, longitud 5 m
Material de instalación de redes de telecomunicación DNT / FNT > Cable de conexión de cobre
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | PROFINET |
| Número de polos | 4 |
| Cara de enchufe | RJ45 8(4) |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Salida de cables | recta |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 10 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | I |
| Grado de polución | 2 |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
| Velocidad de transmisión | 100 MBit/s |
| Impedancia característica | 100 Ω |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 250 |
| Ciclos de flexión máx. | 3000000 |
| Clase de inflamabilidad según UL 94 | V0 |
| Envoltura exterior, material | PUR |
| Material Conductor | Conductor Cu estañado |
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Construcción | Conector recta RJ45 |
| Sistema de bloqueo | Push-pull |
| Color cuerpo de agarre | negro |
| Material | Plástico |
| Índice de protección | IP67 |
| Longitud del cable | 5,00 m |
| Cadena de arrastre PROFINET CAT5 [93C] | |
| Esquema de dimensiones |  |
| Peso del cable | 61 kg/km |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | Cadena de arrastre PROFINET CAT5 [93C] |
| Diseño de conductores | 1x4xAWG22/7, SF/TQ |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,5 mm |
| Diámetro exterior del cable | 6,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | verde RAL 6018 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE |
| Conductor individual, color | blanco, amarillo, azul, naranja |
| Grosor de pared Envoltura exterior | aprox. 0,90 mm |
| Cableado total | Cuadretes en estrella |
| Cubierta visual de pantalla | 85 % |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia característica | 100 Ω ±15 Ω (a 1 ... 100 MHz) |
| Tensión nominal Cable | 600 V (Calificación UL) |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7,5 x D |
| Menor radio de flexión, montaje fijo | 33 mm |
| Menor radio de flexión, montaje móvil | 49 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 3000000, Radio de flexión: 100 mm, Trayecto de avance: 10 m, Velocidad de avance: 4 m/s, Aceleración: 4 m/s² |
| Resistencia a la tracción | ≤ 150 N |
| Capacidad de carga dinámica (torsión) | Torsión: ±30 °/m |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación de pantalla | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Ausencia de halógenos | sí |
| Resistencia a las llamas | según IEC 60332-1-2 |
| según UN ECE-R 118.03 | |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Otras resistencias | resistente a los rayos UV |
| Características especiales | Propiedades eléctricas según EN 50288-2-2 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (Cable, disposiCión móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| IP65/IP67 | |
| Normas/disposiciones | IEC PAS 61076-3-117 |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1416222-VS-OE-PPC/PL-93C-LI/5,0 | 141 Kbytes |
|
