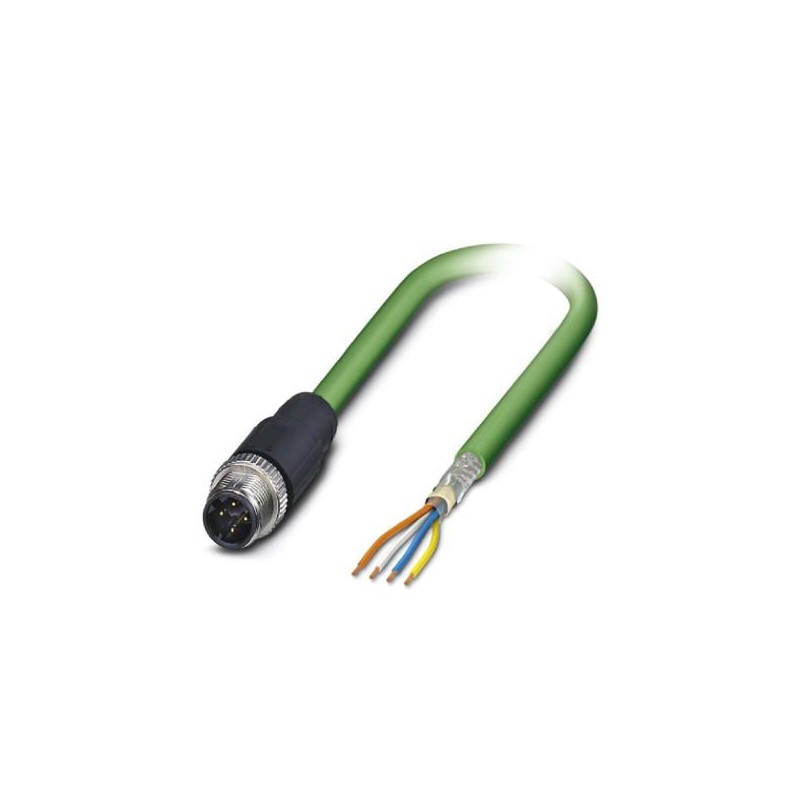

PHOENIX_CONTACT VS-OE-M12MS-93R-LI/2,0 1416251 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

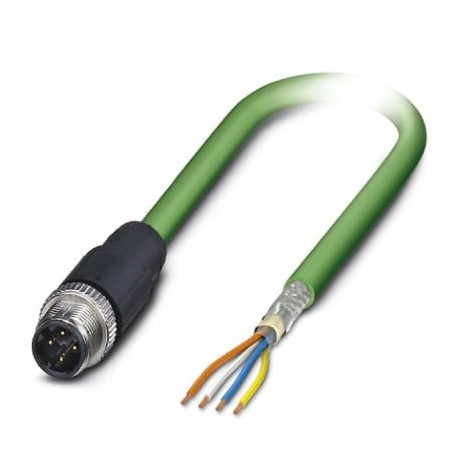

VS-OE-M12MS-93R-LI/2,0 1416251 PHOENIX CONTACT Cable de red, PROFINET CAT5 (100 MBit/s), 4-polos, PUR sin ha..

Referencia: VS-OE-M12MS-93R-LI/2,0

Código: 1416251

Fabricante: PHOENIX_CONTACT

Descripción:

Cable de red, PROFINET CAT5 (100 MBit/s), 4-polos, PUR sin halógenos, verde RAL 6018, Conector recta M12, codificación: D / IP67, a extremo de cable libre, longitud de cable: 2 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 30,62 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1416251
Unidad de embalaje1 pcs
Clave de ventaBF1CJN -
Página del catálogoPágina 311 (PC_2011)
EAN4046356473415
Peso por unidad (sin incluir el embalaje)131,740 g
Número de tarifa arancelaria85444210
País de origenPL (Polonia)

Medidas

Longitud de cable2 m

Condiciones ambientales

Índice de protecciónIP65
IP67

Datos generales

Tensión de dimensionamiento48 V AC
60 V DC
Número de polos4
Tipo de señal/categoríaPROFINET CAT5 (IEC 11801), 100 MBit/s

Valores nominales cabeza 1

Construcción cabeceraConector recta M12
Número de polos (cara de enchufe)4
Colornegro

Valores nominales cabeza 2

Construcción cabeceraextremo de cable libre

Cable

Tipo de cableRobots PROFINET CAT5
Tipo de cable (abreviatura)93R
UL AWM Style20233 (80 °C/300 V)
Tipo de señal/categoríaPROFINET CAT5 (IEC 11801), 100 MBit/s
EtherCAT®CAT5 (IEC 11801), 100 MBit/s
Construcción de cable1x4xAWG22/19; S/TQ
Sección de conductor4x 0,34 mm²
Línea de señales AWG22
Construcción del conductor cable de señales19x 0,15 mm
Diámetro de los conductores, aislamiento incluido1,5 mm
Colores de conductorBlanco, amarillo, azul, naranja
Cableado totalCuadretes en estrella
ApantallamientoMalla de hilos de cobre estañados
Cubierta visual de pantalla85 %
Envoltura exterior, colorverde RAL 6018
Grosor de pared envoltura exterioraprox. 1 mm
Diámetro exterior del cable D6,5 mm ±0,2 mm
Radio de curvatura mínimo, colocado de forma fija5 x D
Solicitación por torsión± 180 °/m (1 000 000 de ciclos de torsión)
Peso del cable55 kg/km
Envoltura exterior, materialPUR
Material Aislamiento de conductorPE espumado
Material ConductorConductor Cu estañado
Resistencia de aislamiento≥ 500 MΩ*km
Resistencia al pulido≤ 120,00 Ω/km
Impedancia propia100 Ω ±5 Ω (a 100 MHz)
Atenuación2,9 dB (con 1 MHz)
5 dB (a 4 MHz)
8,1 dB (a 10 MHz)
10,4 dB (con 16 MHz)
11,9 dB (a 20 MHz)
15,5 dB (a 31,25 MHz)
26,5 dB (a 62,5 MHz)
41 dB (a 100 MHz)
Tiempo de tránsito de señales4,8 ns/m
Tensión nominal Cable300 V
Tensión de prueba Conductor/Conductor2000 V (50 Hz, 1 min)
Tensión de prueba Conductor/Pantalla2000 V (50 Hz, 1 min)
Resistencia a las llamassegún IEC 60332-1-2
Ausencia de halógenossegún IEC 60754-1
Resistencia al aceiteconforme a DIN EN 60811-2-1
Otras resistenciasresistente a los rayos UV según UL 1581, sección 1200
Temperatura ambiente (servicio)-40 °C ... 80 °C
-40 °C ... 80 °C
Temperatura ambiente (disposición)-20 °C ... 60 °C
Temperatura ambiente (almacenamiento / transporte)-40 °C ... 80 °C

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 1416251 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor4
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorOtros
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorOtros
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorM12
CaracterísticaTipo de contacto enchufable, lado de la caja (EF008386)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, en el lado de la carcasa (EF005927)
ValorRecto
CaracterísticaLongitud de cable (EF000536)
Valor2 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorSí
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorSí
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-40 °C
CaracterísticaTensión nominal (EF000228)
Valor48 V
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
