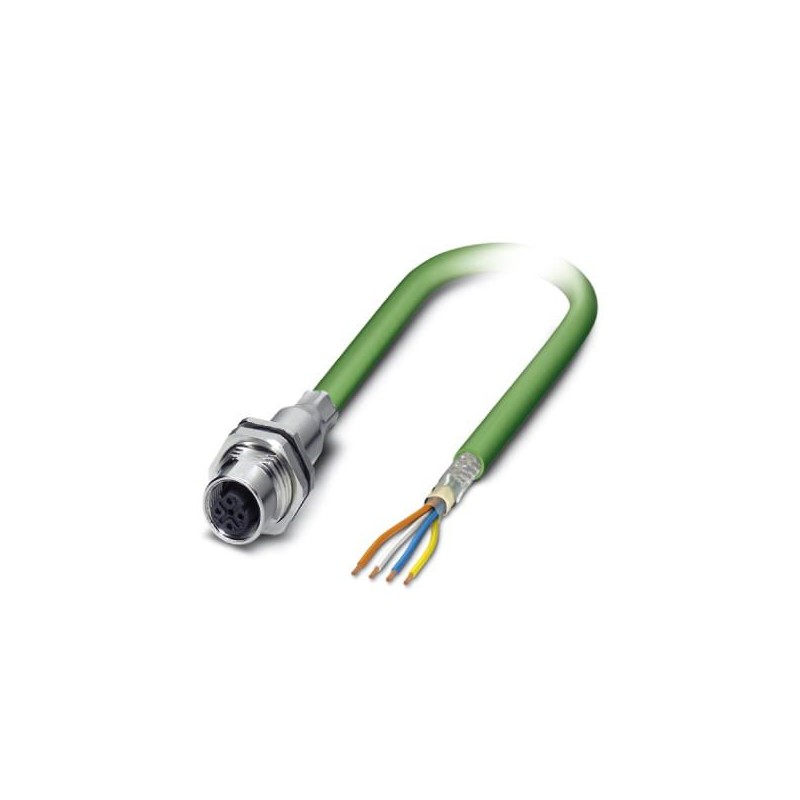

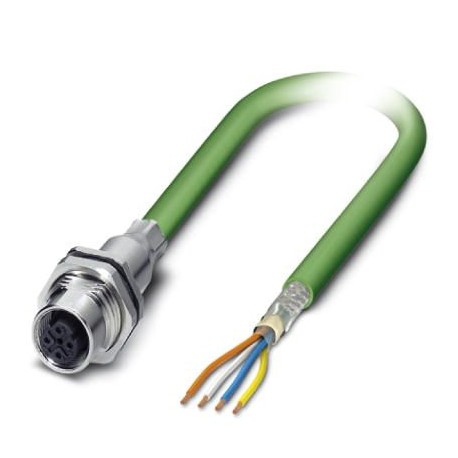

VS-OE-M12FSBP-93B-LI/2,0 1416155 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., PROFINET CAT5, 4-..
VS-OE-M12FSBP-93B-LI/2,0
1416155
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., PROFINET CAT5, 4-polos, PVC, verde RAL 6018, Hembra de conexión, recto, M12, D-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 2 m, 0,34 mm2, PROFINET
Conect. enchuf. para apar. pared poster., PROFINET CAT5, 4-polos, PVC, verde RAL 6018, Conector macho, recto, M12, codificación: D, a extremo de cable libre, Montaje en pared trasera, 0,34 mm², PROFINET, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239109
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1416155 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNGAA - |
| Página del catálogo | Página 236 (PC_2009) |
| EAN | 4046356474221 |
| Peso por unidad (sin incluir el embalaje) | 164,600 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP67 |
|---|---|
| Temperatura ambiente (servicio) | -25 °C ... 60 °C (cable, disposición fija) |
| -5 °C ... 50 °C (cable, disposición móvil) |
Datos generales
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 250 V |
| Número de polos | 4 |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable PROFINET |
Cable
| Tipo de cable | PROFINET PVC flexible CAT5 |
|---|---|
| Tipo de cable (abreviatura) | 93B |
| UL AWM Style | 21694 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,55 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | verde RAL 6018 |
| Grosor de pared envoltura exterior | aprox. 0,9 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Peso del cable | 67 kg/km |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Velocidad de señales | 0,66 c |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Tipo de contacto de enchufe, exterior (EF005528) | Ninguno |
| Método de montaje (EF000003) | Montaje pared posterior |
| Material de carcasa (EF001596) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -25 °C |
| Tensión nominal (EF000228) | 250 V |
| Con conexión apantallada (EF002535) | Sí |
| Rosca (EF012303) | M12 |
| Sección transversal (EF000018) | 0.34 mm² |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Grado de protección (IP), montado (EF007466) | Otros |
