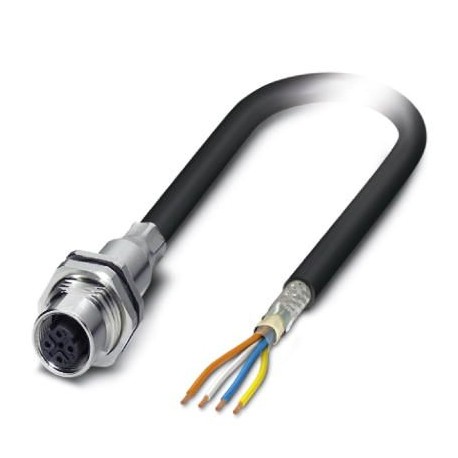

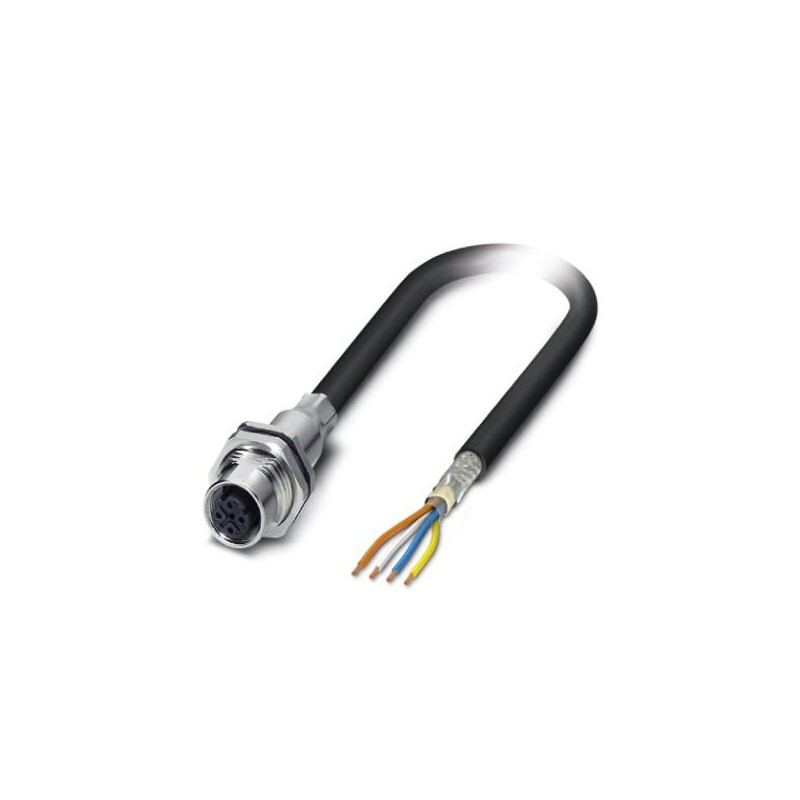

VS-M12FSBP-OE-936-2,0 1416578 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 M..
VS-M12FSBP-OE-936-2,0
1416578
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-polos, Hembra de conexión, recto, M12-SPEEDCON, D-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 2 m, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-polos, Hembra de conexión, recto, M12-SPEEDCON, codificación: D, a extremo de cable libre, Montaje en pared trasera, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239136
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1416578 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABNGAA - |
| Página del catálogo | Página 240 (PC_2009) |
| EAN | 4046356479318 |
| Peso por unidad (sin incluir el embalaje) | 180,400 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Datos generales
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 250 V |
| Número de polos | 4 |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable PROFINET |
| Material contacto | CuZn |
| Material soporte de contactos | PA 6.6 |
| Material superficie del contacto | Ni/Au |
Cable
| Tipo de cable | Aplicaciones ferroviarias PROFINET |
|---|---|
| Tipo de cable (abreviatura) | 936 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,95 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 100 % |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared envoltura exterior | ≥ 0,8 mm |
| Diámetro exterior del cable D | 7,25 mm ±0,3 mm |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Peso del cable | 81 g/m |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE-X |
| Material Conductor | Hilo trenzado de Cu plateado |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 67 dB (a 10 MHz) | |
| 60 dB (a 31,5 MHz) | |
| 56 dB (a 62,5 MHz) | |
| 53 dB (a 100 MHz) | |
| Atenuación telediafónica (FEXT) | 80 dB (con 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 58 dB (a 31,5 MHz) | |
| 59 dB (a 62,5 MHz) | |
| 67 dB (a 100 MHz) | |
| Atenuación | 2 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,5 dB (a 10 MHz) | |
| 10,5 dB (a 31,5 MHz) | |
| 14 dB (a 62,5 MHz) | |
| 18 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 35 dB (a 4 MHz) |
| 35 dB (a 10 MHz) | |
| 35 dB (a 31,5 MHz) | |
| 33 dB (a 62,5 MHz) | |
| 33 dB (a 100 MHz) | |
| Velocidad de señales | 66 c |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
| GM/RT 2130 (Categoría Ia, Ib, II) | |
| EN 45545 (Nivel de peligro HL1 - HL3) | |
| DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
| NF F16-101 (Categoría A1, A2, B) | |
| NF F16-101 (Clase C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosión de gases del incendio | EN 50267-2-2 |
| Toxicidad de gases del incendio | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
| -40 °C ... 90 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Tipo de cable (EF000081) | Otros |
| Categoría (EF001619) | 5 |
| Tipo de conector Conector 1 (EF002505) | Otros |
| Tipo de conector Conector 2 (EF002506) | Otros |
| Color de cubierta exterior (EF001618) | Otros |
| Pestillo de protección (EF005199) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Construcción del cable (EF003433) | Otros |
| Asignación de pines (EF000940) | 1:1 |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | No |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | No |
