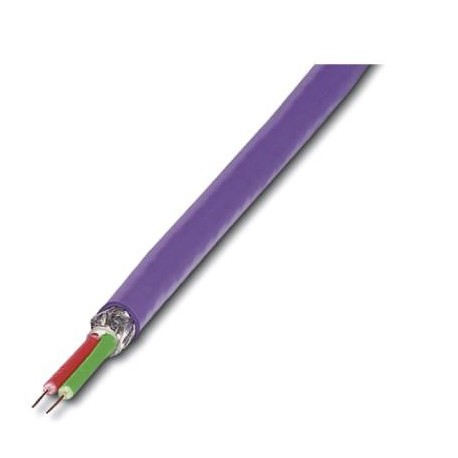

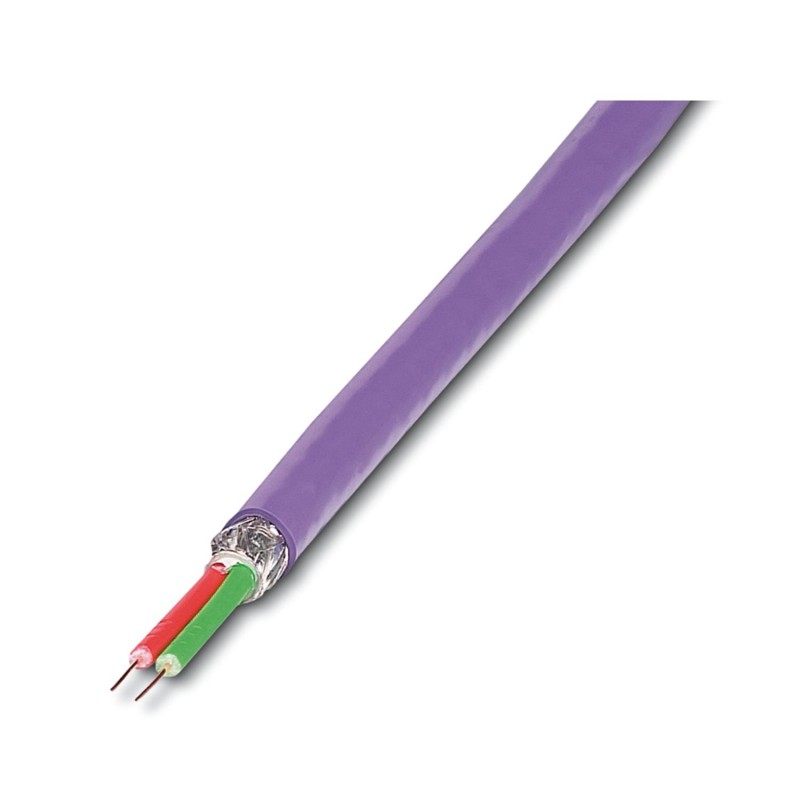

PHOENIX_CONTACT PSM-CABLE-PROFIB/FC 2744652 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PSM-CABLE-PROFIB/FC 2744652 PHOENIX CONTACT Por metros, Cable de sistema de bus, PROFIBUS (12 MBit/s), apant..

Referencia: PSM-CABLE-PROFIB/FC

Código: 2744652

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Por metros, Cable de sistema de bus, PROFIBUS (12 MBit/s), apantallado, PVC FR VI/PVC, violeta, 2-conductores (1x2xAWG22/1), color conductores individuales: rojo, verde, longitud de cable: Libre entrada (1,0 ... 1000,0 m)

Categorías:

  • Cables / Conductores > Cable de datos y comunicación (cobre)
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 5,43 €/m

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos

Propiedades del artículo
Tipo de productoCable de datos por metros
Tipo de sensorPROFIBUS
Número de polos2
Apantalladosí

Propiedades eléctricas
Tensión nominal UN48 V AC
60 V DC
Medio de transmisiónCobre

Interfaces
Tipo de señal/categoríaPROFIBUS, 12 MBit/s

Cable/línea
Longitud del cableLibre entrada (1,0 ... 1000,0 m)
Peso del cable80 kg/km
UL AWM Style21694 (60 °C / 600 V)
Normas/especificaciones sobre cablesMaterial conductor DIN EN 13602 Cu-ETP-A...
Material apantallamiento DIN EN 13602 Cu-ETP-A...-B
Número de polos2
Apantalladosí
Diseño de conductores1x2xAWG22/1
Velocidad de señales0,81 c
Construcción del conductor cable de señales1x 0,65 mm
Línea de señales AWG22
Sección de línea2x 0,34 mm²
Diámetro de conductor incl. aislamiento2,55 mm
Diámetro exterior del cable8,00 mm ±0,4 mm
Envoltura exterior, materialPVC FR VI
Envoltura exterior, colorvioleta
Material ConductorHilo Cu desnudo
Material Aislamiento de conductorPE
Conductor individual, colorrojo, verde
Grosor de pared Aislamiento0,95 mm
Grosor de pared Envoltura exterior0,90 mm
Cableado total2 conductores longitudinalmente trenzados
Cubierta visual de pantalla55 %
Resistencia de aislamiento≥ 16 GΩ*km
Resistencia al pulido≤ 110,00 Ω/km
Capacidad de la líneaaprox. 28,5 nF/km (a 1 kHz)
≤ 1500 pF/km (asimétrico: Línea con respecto a tierra)
Impedancia de la línea150 Ω ±10 % (3 ... 20 MHz)
185 Ω ±10 % (31,25 ... 38,4 kHz)
270 Ω ±10 % (9,6 kHz)
Tensión de prueba3600 V DC (3 s)
Menor radio de flexión, montaje fijo≥ 150 mm
Resistencia a la tracción≤ 100 N
Atenuación de pantalla≤ 42,00 dB/km (con 16 MHz)
≤ 22,00 dB (a 4 MHz)
≤ 4,00 dB (con 38,4 kHz)
≤ 2,50 dB (con 9,6 kHz)
Resistencia a las llamassegún IEC 60332-3-24 (Cat. C )
según CMG FT4
Resistencia al aceiteResistencia limitada a aceite mineral y grasas
según IEC 60811-2-1, 4 h a 70 °C
Otras resistenciasResistencia de devanado en frío (según DIN VDE 0473 parte 811-1-4 (tras 16 h a -40 °C))
resistente a los rayos UV (CL3 SUN RES)
Temperatura ambiente (servicio)-40 °C ... 60 °C

ETIM for 2744652 Cables (EC003249)

CaracterísticaSuperficie del conductor (EF010804)
ValorOtros
CaracterísticaDiámetro del conductor (EF001621)
Valor2.55 mm
CaracterísticaSección nominal del conductor (EF000060)
Valor0.34 mm²
CaracterísticaClase del conductor (EF001632)
ValorClase 1 = rígido de 1 hilo
CaracterísticaNúmero de hilos (EF001792)
Valor2
CaracterísticaMaterial de aislamiento del conductor (EF000061)
ValorOtros
CaracterísticaEspecificación aislamiento del conductor (EF011805)
ValorPolietileno (PE)
CaracterísticaTipo de identificación de los conductores (EF000067)
ValorOtros
CaracterísticaApantallado sobre elemento de trenzado (EF001623)
ValorLámina + trenzado
CaracterísticaCable con obturación longitudinal (EF011011)
ValorNo
CaracterísticaCable con obturación radial (EF011012)
ValorNo
CaracterísticaApto para instalación subterránea (EF003689)
ValorNo
CaracterísticaRevestimiento de protección (EF001691)
ValorNinguno
CaracterísticaMaterial de cubierta (EF001625)
ValorOtros
CaracterísticaEspecificación del material de cubierta (EF011806)
ValorOtros
CaracterísticaColor de cubierta exterior (EF001618)
ValorVioleta
CaracterísticaBaja emisión de humos según EN IEC 61034-2 (EF003799)
ValorNo
CaracterísticaResistente al aceite según EN IEC 60811-404 (EF009770)
ValorNo
CaracterísticaDiámetro exterior aprox. (EF003921)
Valor8 mm
CaracterísticaRadio de curvatura mín. permitido, instalación fija (EF011803)
Valor150 mm
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaCategoría (EF001619)
ValorOtros
