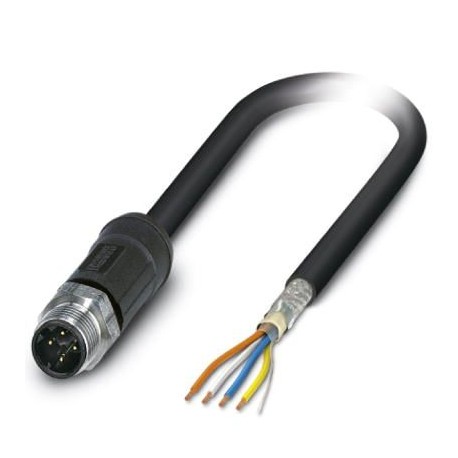

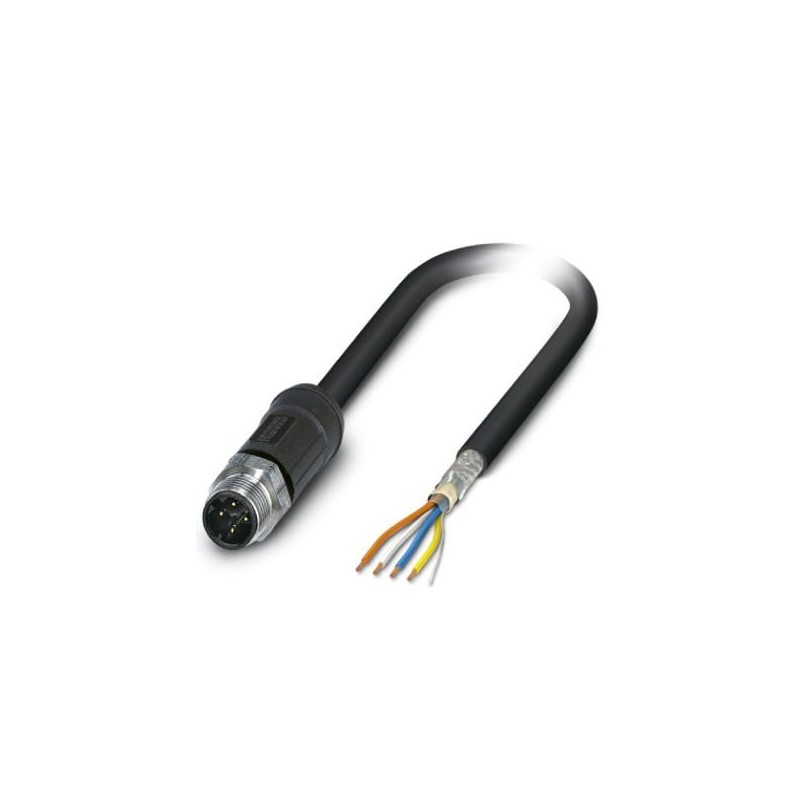

VS-M12MSD/ 5,0-93X OD 1454215 PHOENIX CONTACT Cable de red
VS-M12MSD/ 5,0-93X OD
1454215
PHOENIX_CONTACT
Cable de red, Ethernet CAT5 (100 MBit/s), PROFINET CAT5 (100 MBit/s), 4-polos, PE-X sin halógenos, negro grisáceo RAL 7021, apantallado, Conector recta M12 / IP69K, codificación: D, a extremo de cable libre, longitud de cable: 5 m, para aplicaciones exteriores, con moleteado de acero inoxidable
Cables / Conductores > Cable de datos
Cables sensores y actuadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1454215 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1CJN - |
| Página del catálogo | Página 159 (C_4_2013) |
| EAN | 4046356568821 |
| Peso por unidad (sin incluir el embalaje) | 399,000 g |
| Número de tarifa arancelaria | 85444210 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 105 °C |
|---|---|
| -40 °C ... 85 °C (Con cambios bruscos de temperatura (según IEC 60512-11-4)) | |
| Índice de protección | IP65 |
| IP67 | |
| IP68 | |
| IP69K |
Generalidades
| Corriente de dimensionamiento a 40 °C | 4 A |
|---|---|
| Tensión de dimensionamiento | 48 V AC |
| 60 V DC | |
| Número de polos | 4 |
| Codificación | D - datos |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| PROFINET CAT5 (IEC 11801), 100 MBit/s | |
| Indicación de estado | No |
| Grado de polución | 3 |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,4 Nm (Conector M12) |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuSn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PP |
| Material cuerpo de agarre | PP |
| Material moleteado | Acero inoxidable |
| Material de la junta | FPM |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Clase de combustibilidad según UL 94 | V0 |
Cable
| Tipo de cable | PROFINET para exteriores |
|---|---|
| Tipo de cable (abreviatura) | 93X |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,95 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 100 % |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared envoltura exterior | ≥ 0,8 mm |
| Diámetro exterior del cable D | 7,25 mm ±0,3 mm |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Peso del cable | 81 g/m |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE-X |
| Material Conductor | Hilo trenzado de Cu plateado |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Velocidad de señales | 66 c |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
| GM/RT 2130 (Categoría Ia, Ib, II) | |
| EN 45545 (Nivel de peligro HL1 - HL3) | |
| DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
| NF F16-101 (Categoría A1, A2, B) | |
| NF F16-101 (Clase C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosión de gases del incendio | EN 50267-2-2 |
| Toxicidad de gases del incendio | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
| -40 °C ... 90 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127060300eCl@ss 6.027279200eCl@ss 7.027279218eCl@ss 8.027279218eCl@ss 9.027060308
