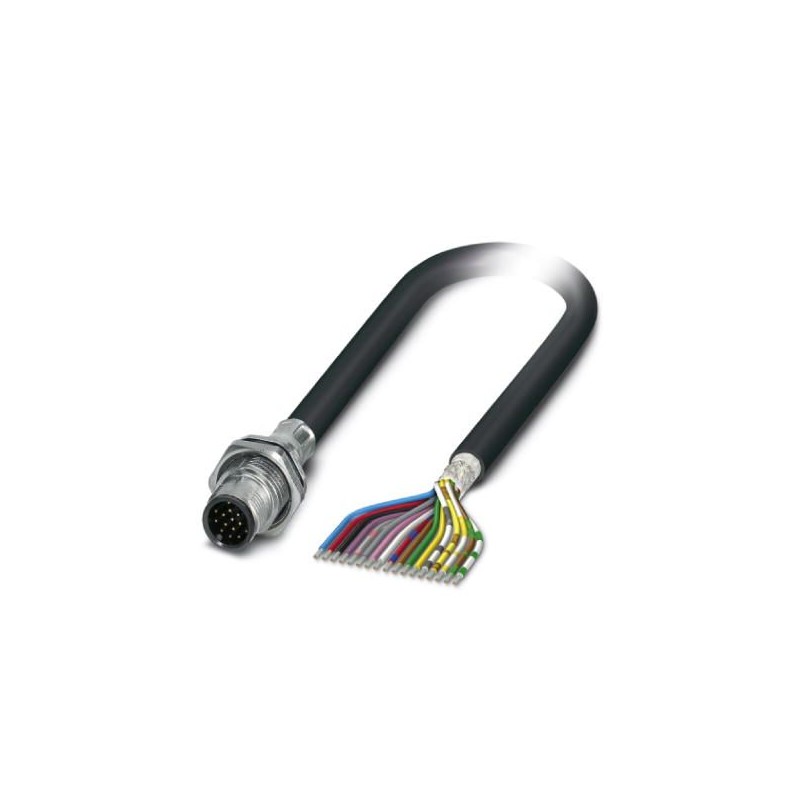

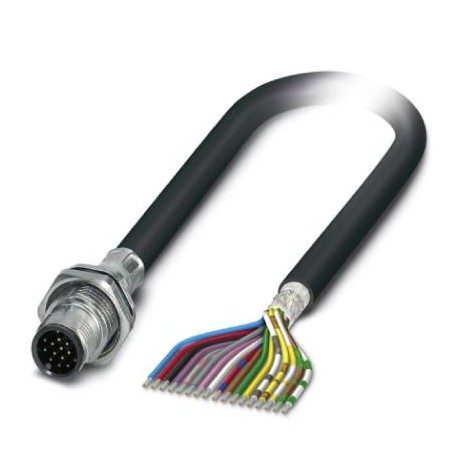

SACCBP-MS-17CON-M16/2,0-PVCSCO 1442311 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Universal, ..
SACCBP-MS-17CON-M16/2,0-PVCSCO
1442311
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., Universal, 17-polos, PVC/PVC, negro RAL 9005, apantallado, Conector macho, recto, M12-SPEEDCON, A-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 2 m, 0,14 mm², PVC negro, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Universal, 17-polos, PVC/PVC, negro RAL 9005, apantallado, Conector macho, recto, M12-SPEEDCON, codificación: A, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 2 m, 0,14 mm², PVC negro, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239772
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1442311 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCEC - |
| Página del catálogo | Página 46 (C_2_2017) |
| EAN | 4046356533423 |
| Peso por unidad (sin incluir el embalaje) | 188,600 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 1,5 A |
| Tensión de dimensionamiento | 30 V |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Número de polos | 17 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Hilos trenzados individuales |
| Ciclos de enchufe | > 100 |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Tipo de montaje | Montaje trasero M16 x 1,5 Rosca con tuerca plana |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
Cable
| Tipo de cable | PVC negro |
|---|---|
| Tipo de cable (abreviatura) | PVC |
| Sección de conductor | 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1,1 mm ±0,05 mm |
| Grosor de pared Aislamiento | 0,21 mm |
| Colores de conductor | blanco-marrón, verde-amarillo, gris-rosa, azul-rojo, negro-violeta, gris/rosa-rojo/azul, blanco/verde-marrón/verde, blanco/amarillo-amarillo/marrón-blanco/gris |
| Cableado total | 8 pares alrededor de relleno como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro exterior del cable | 9,20 mm |
| Número de ciclos de flexión | 2000000 |
| Radio de flexión | 92 mm |
| Trayecto de avance | 10 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 10 m/s² |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PVC |
| Material Conductor | Conductor Cu estañado |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia del conductor | 142 Ω/km |
| Tensión nominal Cable | 300 V |
| Tensión de prueba Cable | 2000 V AC |
| Resistencia a las llamas | DIN VDE 0472 p.804, tipo de ensayo B |
| Resistencia al aceite | DIN VDE 0472 p.803, tipo de ensayo B |
| Otras resistencias | resistente a la hidrólisis y a los microbios según VDE 0282 parte 10 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (cable, disposición móvil) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Resistencia a las llamas | DIN VDE 0472 p.804, tipo de ensayo B |
| Resistencia al aceite | DIN VDE 0472 p.803, tipo de ensayo B |
| Otras resistencias | resistente a la hidrólisis y a los microbios según VDE 0282 parte 10 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 17 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 1.5 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 30 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
