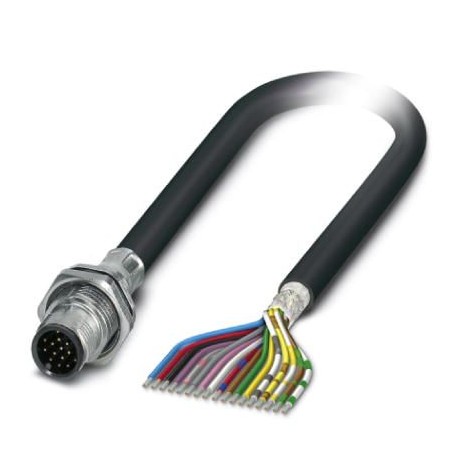

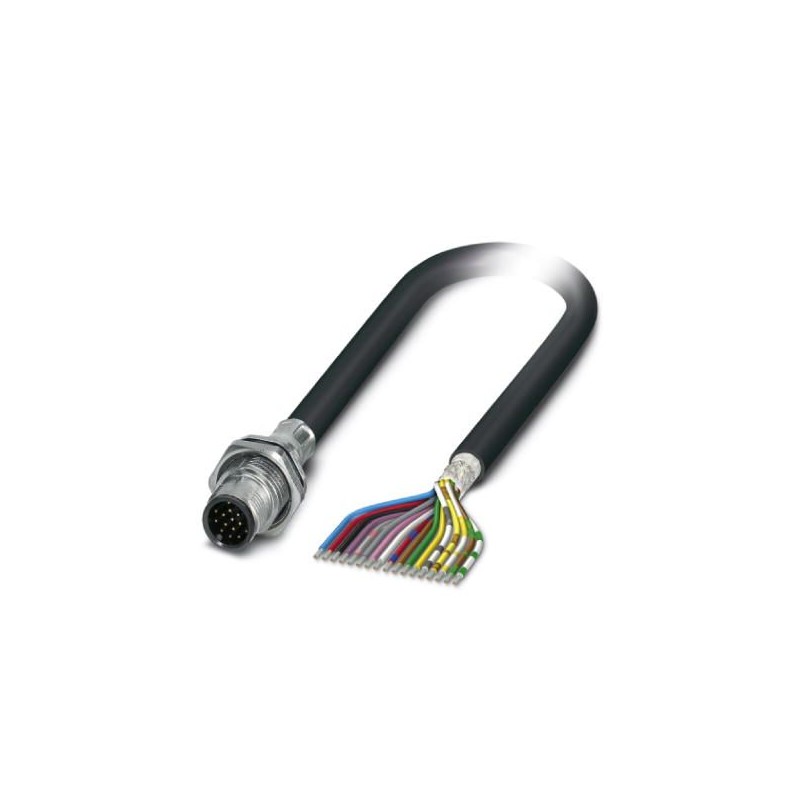

SACCBP-MS-17CON-M16/1,0-PVCSCO 1442308 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Universal, ..
Referencia: SACCBP-MS-17CON-M16/1,0-PVCSCO
Código: 1442308
Fabricante: PHOENIX_CONTACT
Descripción:
Conect. enchuf. para apar. pared poster., Universal, 17-polos, PVC/PVC, negro RAL 9005, apantallado, Conector macho, recto, M12-SPEEDCON, A-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 1 m, 0,14 mm², PVC negro, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Universal, 17-polos, PVC/PVC, negro RAL 9005, apantallado, Conector macho, recto, M12-SPEEDCON, codificación: A, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 1 m, 0,14 mm², PVC negro, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239771
Categorías:
- Conectores > Conductor circular, de montaje (con cable)
- PHOENIX_CONTACT > Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
- Más Información
- ETIM
- Opiniones
VISTOS ANTERIORMENTE
MÁS INFORMACIÓN
Datos mercantiles
| Clave de pedido | 1442308 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCEC - |
| Página del catálogo | Página 46 (C_2_2017) |
| EAN | 4046356533409 |
| Peso por unidad (sin incluir el embalaje) | 109,400 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
| Índice de protección | IP67 |
Generalidades
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 1,5 A |
| Tensión de dimensionamiento | 30 V |
| Tensión transitoria de dimensionamiento | 0,8 kV |
| Número de polos | 17 |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Normas/especificaciones | Conector enchufable M12 IEC 61076-2-101 |
| Tipo de señal/categoría | Universal |
| Indicación de estado | No |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Tipo de conexión | Hilos trenzados individuales |
| Ciclos de enchufe | > 100 |
| Par de apriete | 3 Nm ... 4 Nm (por el lado de montaje) |
| Tipo de montaje | Montaje trasero M16 x 1,5 Rosca con tuerca plana |
Material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PA 6.6 |
| Material moleteado | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
Cable
| Tipo de cable | PVC negro |
|---|---|
| Tipo de cable (abreviatura) | PVC |
| Sección de conductor | 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1,1 mm ±0,05 mm |
| Grosor de pared Aislamiento | 0,21 mm |
| Colores de conductor | blanco-marrón, verde-amarillo, gris-rosa, azul-rojo, negro-violeta, gris/rosa-rojo/azul, blanco/verde-marrón/verde, blanco/amarillo-amarillo/marrón-blanco/gris |
| Cableado total | 8 pares alrededor de relleno como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | negro RAL 9005 |
| Diámetro exterior del cable | 9,20 mm |
| Número de ciclos de flexión | 2000000 |
| Radio de flexión | 92 mm |
| Trayecto de avance | 10 m |
| Velocidad de avance | 3 m/s |
| Aceleración | 10 m/s² |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PVC |
| Material Conductor | Conductor Cu estañado |
| Normas/disposiciones | Conector enchufable M12 IEC 61076-2-101 |
| Resistencia del conductor | 142 Ω/km |
| Resistencia a las llamas | DIN VDE 0472 p.804, tipo de ensayo B |
| Resistencia al aceite | DIN VDE 0472 p.803, tipo de ensayo B |
| Otras resistencias | resistente a la hidrólisis y a los microbios según VDE 0282 parte 10 |
| Temperatura ambiente (servicio) | -40 °C ... 85 °C (cable, disposición fija) |
| -25 °C ... 85 °C (cable, disposición móvil) |
Normas y especificaciones
| Denominación de norma | Conector enchufable M12 |
|---|---|
| Normas/especificaciones | IEC 61076-2-101 |
| Resistencia a las llamas | DIN VDE 0472 p.804, tipo de ensayo B |
| Resistencia al aceite | DIN VDE 0472 p.803, tipo de ensayo B |
| Otras resistencias | resistente a la hidrólisis y a los microbios según VDE 0282 parte 10 |
| Clase de combustibilidad según UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440103eCl@ss 8.027440103eCl@ss 9.027440102
ETIM for 1442308 Conectores (EC002635)
Característica
Valor
CaracterísticaEstilo de contacto (EF001587)
ValorOtros
CaracterísticaNúmero de contactos de datos (EF012232)
Valor0
CaracterísticaNúmero de contactos de potencia (EF012216)
Valor0
CaracterísticaNúmero de contactos de control (EF012217)
Valor17
CaracterísticaTipo de carcasa (EF006980)
ValorRecto
CaracterísticaCorriente nominal In (EF008250)
Valor1.5 A
CaracterísticaTemperatura ambiente (EF002386)
Valor-25 °C
CaracterísticaTensión nominal (EF000228)
Valor30 V
CaracterísticaCategoría de sobretensión (EF006785)
ValorII
CaracterísticaGrado de contaminación (EF006786)
Valor3
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOro
CaracterísticaMaterial de carcasa (EF001596)
ValorPlástico
CaracterísticaMaterial del anillo roscado (EF012304)
ValorOtros
CaracterísticaMecanismo de bloqueo (EF000208)
ValorOtros
CaracterísticaClase de inflamabilidad de material aislante según UL94 (EF002521)
ValorV0
CaracterísticaCon conductor de protección (EF007468)
ValorNo
CaracterísticaGrado de protección (IP), montado (EF007466)
ValorIP67
CaracterísticaNúmero mín. de ciclos de acoplamiento (EF012212)
Valor100
CaracterísticaArmadura (EF000881)
ValorSí
CaracterísticaCon indicación de estado (EF001602)
ValorNo
