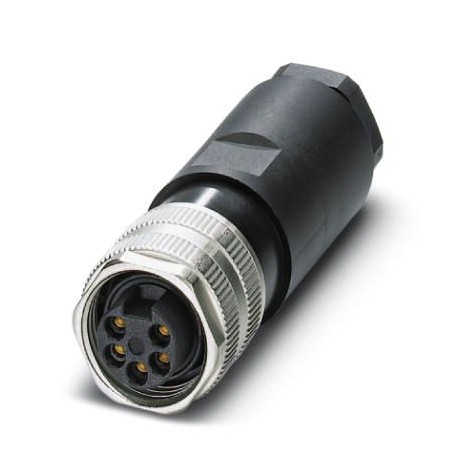

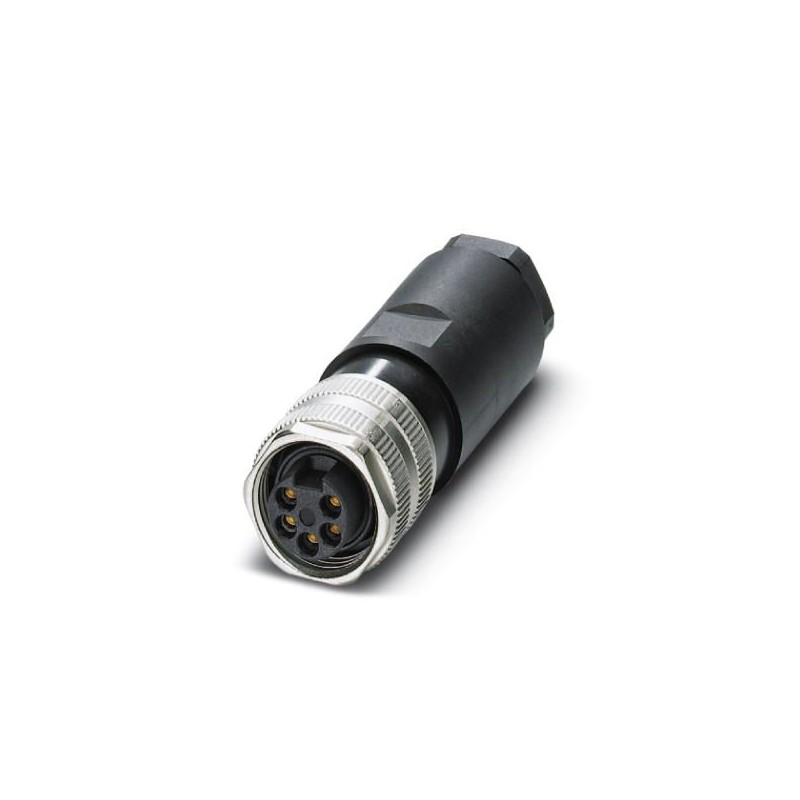

SACC-MINFS-5CON-PG13/2,5 1456284 PHOENIX CONTACT Conector, Universal, 5-polos, Hembra de conexión recto 7/8 ..
SACC-MINFS-5CON-PG13/2,5
1456284
PHOENIX_CONTACT
Conector, Universal, 5-polos, Hembra de conexión recto 7/8 -16UNF, codificación: A, Conexión por tornillo, material de moleteado: Fundición inyectada de cinc, niquelada, prensaestopas Pg13,5, diámetro exterior del cable 10 mm ... 12 mm
Conectores > Conector redondo, montaje en campo (conector industrial)
Cables, conectores y cajas QUICKON
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1456284 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF2FAA - |
| Página del catálogo | Página 25 (C_2_2017) |
| EAN | 4046356616911 |
| Peso por unidad (sin incluir el embalaje) | 55,820 g |
| Número de tarifa arancelaria | 85366990 |
| País de origen | DE (Alemania) |
Dimensiones
| Diámetro de la caja | 27 mm |
|---|---|
| Longitud | 83,7 mm |
| Diámetro exterior del cable | 10 mm ... 12 mm |
| Longitud a desaislar de la envoltura | 30 mm |
| Longitud a desaislar del conductor individual | 7 mm |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
|---|---|
| Índice de protección | IP67 |
Generalidades
| Corriente de dimensionamiento a 40 °C | 9 A |
|---|---|
| Tensión de dimensionamiento | 300 V |
| Número de polos | 5 |
| Color de la zona de agarre | negro |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Codificación | A - estándar |
| Indicación de estado | No |
| Categoría de sobretensiones | III |
| Grado de polución | 3 |
| Tipo de conexión | Conexión por tornillo |
| Sección de conductor | 0,34 mm² ... 2,5 mm² (sin puntera) |
| 0,34 mm² ... 2,5 mm² (con puntera) | |
| 0,34 mm² ... 2,5 mm² (rígido) | |
| Sección de conductor AWG | 22 ... 14 (sin puntera) |
| 22 ... 14 (con puntera) | |
| Ciclos de enchufe | ≥ 100 |
| Par de apriete | 0,8 Nm (Conec. enchuf. 7/8‘‘) |
| 0,4 Nm (Bornes de tornillo) | |
| 1 Nm ... 1,4 Nm (Tornillo de apriete) | |
| Inserto de machos con carcasa aérea atornillado hasta el tope | |
| Indicaciones de montaje | Los hilos se pueden conectar tanto con como sin punteras |
Material
| Clase de combustibilidad según UL 94 | HB |
|---|---|
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material soporte de contactos | PUR / PA 6.6 |
| Material cuerpo de agarre | PBT |
| Material moleteado | Fundición inyectada de cinc, niquelada |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 25 años; |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027143423eCl@ss 5.127143400eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Diámetro del conector (EF007496) | 27 mm |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 5 |
| Para cables con un diámetro exterior (EF009475) | 10 mm |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 9 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 300 V |
| Categoría de sobretensión (EF006785) | III |
| Grado de contaminación (EF006786) | 3 |
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.34 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.34 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.34 mm² |
| Sección de conductor conectable (EF007343) | 0.34 mm² |
| Ejecución de la conexión eléctrica (EF003961) | Conexión roscada |
| Material de recubrimiento del contacto (EF004020) | Oro |
| Material de carcasa (EF001596) | Otros |
| Revestimiento de la carcasa (EF001601) | Otros |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | HB |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | No |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CABLEADO DE SENSORES ACTUADORES ES.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1456284-SACC-MINFS-5CON-PG13/2,5 | 142 Kbytes |
|
