PHOENIX_CONTACTCables sensores y actuadoresSAC-5P-M12MS/3,0-PUR 1669770 PHOENIX CONTACT Cable para sensores/actuadores, 5-polos, PUR sin halógenos, neg..

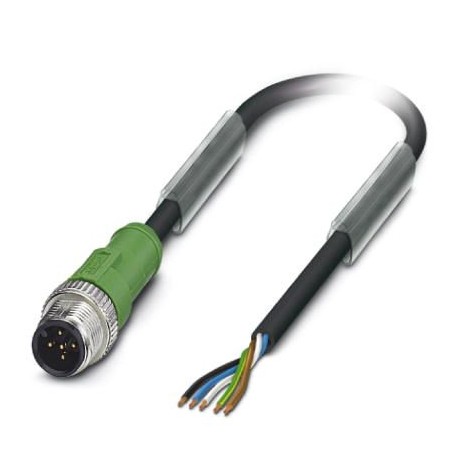

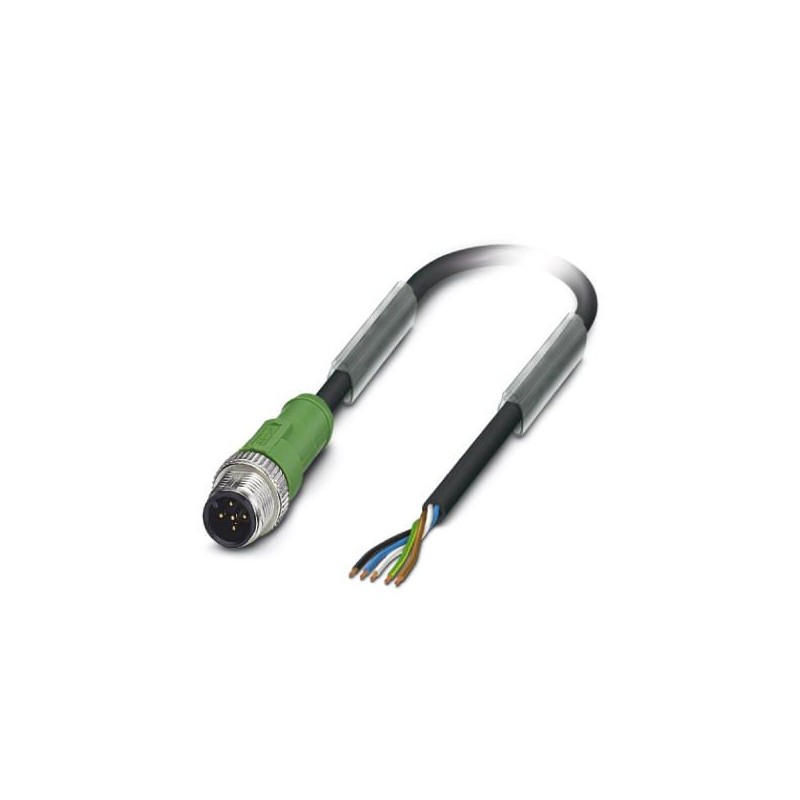

PHOENIX_CONTACT SAC-5P-M12MS/3,0-PUR 1669770 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SAC-5P-M12MS/3,0-PUR 1669770 PHOENIX CONTACT Cable para sensores/actuadores, 5-polos, PUR sin halógenos, neg..

Referencia: SAC-5P-M12MS/3,0-PUR

Código: 1669770

Fabricante: PHOENIX_CONTACT

Descripción:

Cable para sensores/actuadores, 5-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector recta M12, codificación: A, a extremo de cable libre, longitud de cable: 3 m
Cable para sensores/actuadores, 5-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector macho recto M12, codificación: A, a extremo de cable libre, longitud de cable: 3 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 14,81 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1669770
Unidad de embalaje1 pcs
Clave de ventaBF1CDA -
Página del catálogoPágina 207 (C_2_2017)
EAN4017918134679
Peso por unidad (sin incluir el embalaje)104,500 g
Número de tarifa arancelaria85444290
País de origenIN (India)

Medidas

Longitud de cable3 m
Longitud de pelado del extremo de cable libre50 mm

Condiciones ambientales

Temperatura ambiente (servicio)-25 °C ... 90 °C (macho / hembra)
Índice de protecciónIP65
IP67
IP68

Generalidades

Corriente de dimensionamiento a 40 °C4 A
Tensión de dimensionamiento48 V AC
60 V DC
Número de polos5
Resistencia de aislamiento≥ 100 MΩ
CodificaciónA - estándar
Normas/especificacionesConector enchufable M12 IEC 61076-2-101
Indicación de estadoNo
Circuito de protección/componente de protecciónsin conectar
Categoría de sobretensionesII
Grado de polución3
Ciclos de enchufe≥ 100
Par de apriete0,4 Nm (Conector M12)

Material

Clase de combustibilidad según UL 94HB
Material contactoCuSn
Material superficie del contactoNi/Au
Material soporte de contactosTPU GF
Material cuerpo de agarreTPU resistente al fuego, autoextinguible
Material moleteadoFundición inyectada de cinc, niquelada
Material de la juntaNBR

Normas y especificaciones

Denominación de normaConector enchufable M12
Normas/especificacionesIEC 61076-2-101
Clase de combustibilidad según UL 94HB

Cable

Tipo de cablePUR sin halógenos negro
Tipo de cable (abreviatura)PUR
Abreviatura de cableLi9Y11Y
UL AWM Style20549 / 10493 (80 °C/300 V)
Sección de conductor5x 0,34 mm² (conductor de señales)
Línea de señales AWG22
Construcción del conductor cable de señales42x 0,10 mm
Diámetro de los conductores, aislamiento incluido1,27 mm ±0,02 mm (conductor de señales)
Grosor de pared Aislamiento≥ 0,21 mm
Colores de conductornegro, marrón, azul, blanco, amarillo/verde
Cableado total5 conductores alrededor de relleno como alma
Envoltura exterior, colornegro grisáceo RAL 7021
Grosor de pared envoltura exterioraprox. 0,7 mm
Diámetro exterior del cable D5 mm ±0,15 mm
Menor radio de flexión, montaje fijo25 mm
Menor radio de flexión, montaje móvil50 mm
Número de ciclos de flexión4000000
Radio de flexión50 mm
Trayecto de avance10 m
Velocidad de avance3 m/s
Aceleración10 m/s²
Peso del cable35 kg/km
Envoltura exterior, materialPUR
Material Aislamiento de conductorPP
Material ConductorConductor Cu desnudo
Resistencia de aislamiento≥ 16 GΩ*km (a 20 °C)
Resistencia del conductormáx. 58 Ω/km (a 20 °C)
Tensión nominal Cable300 V
Tensión de prueba Cable3000 V
Características especialesapto para cadenas portacables
sin silicona
sin sustancias que disturban la humectación de pinturas
flexible
Resistencia a las llamassegún UL-Style 20549
Ausencia de halógenossegún DIN VDE 0472 parte 815
Resistencia al aceiteconforme a DIN EN 60811-2-1
Otras resistenciasbuena resistencia a ácidos, álcalis y disolventes
resistente a la hidrólisis y a los microbios
resistente al agua del mar
condicional resistente a los rayos UV según DIN EN ISO 4892-2-A
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)
-25 °C ... 80 °C (cable, disposición móvil)

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales
