PHOENIX_CONTACTCables sensores y actuadoresSAC-3P-M12MS/1,5-PUR 1668014 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, neg..

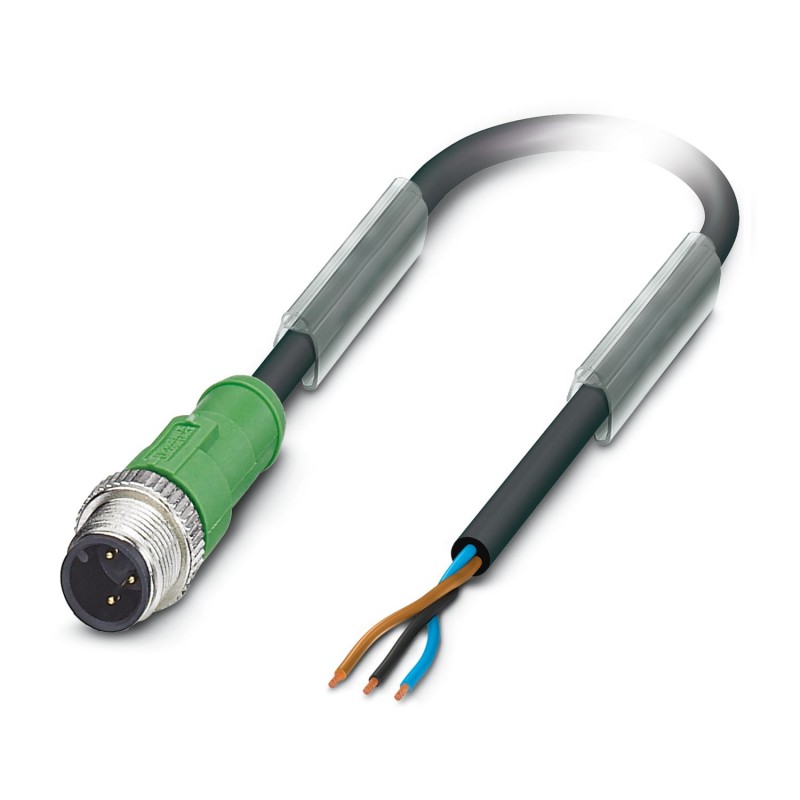

PHOENIX_CONTACT SAC-3P-M12MS/1,5-PUR 1668014 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SAC-3P-M12MS/1,5-PUR 1668014 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, neg..

Referencia: SAC-3P-M12MS/1,5-PUR

Código: 1668014

Fabricante: PHOENIX_CONTACT

Descripción:

Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector recta M12, codificación: A, a extremo de cable libre, longitud de cable: 1,5 m
Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, Conector macho recto M12, codificación: A, a extremo de cable libre, longitud de cable: 1,5 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 10,49 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoCables para sensores/actuadores
AplicaciónEstándar
Número de polos3
Número de salidas de cable1
Apantalladono
CodificaciónA
Propiedades de aislamiento
Categoría de sobretensiónII
Grado de polución3
Datos del material
Clase de inflamabilidad según UL 94HB
Material juntaNBR
Material cuerpo de agarreTPU resistente al fuego, autoextinguible
Material contactoCuSn
Material superficie del contactoNi/Au
Material soporte de contactosTPU GF
Material conexión por tornilloFundición inyectada de cinc, niquelada
Propiedades eléctricas
Resistencia de aislamiento≥ 100 MΩ
Tensión nominal UN250 V AC
250 V DC
Corriente nominal IN4 A
Propiedades mecánicas
Datos mecánicos
Ciclos de enchufe≥ 100
Señalización
Indicación de estadono
Indicación de estado disponibleNo
Datos de conexión
Conexión de conductores
Par de apriete0,4 Nm (Conector M12)
Conectores
Conexión 1
ConstrucciónConector recta M12
Número de polos3
Tipo de codificaciónA
Conexión 2
Construcciónextremo de cable libre
Cable/línea
Longitud del cable1,5 m
PUR sin halógenos negro [PUR]
Esquema de dimensionesskgudpxkry.jpg
Peso del cable23 kg/km
UL AWM Style20549
Número de polos3
Apantalladono
Tipo de cablePUR sin halógenos negro [PUR]
Construcción del conductor cable de señales42x 0,10 mm
Línea de señales AWG22
Sección de línea3x 0,34 mm² (conductor de señales)
Diámetro de conductor incl. aislamiento1,27 mm ±0,02 mm (conductor de señales)
Diámetro exterior del cable3,85 mm ±0,15 mm
Envoltura exterior, materialPUR
Envoltura exterior, colornegro grisáceo RAL 7021
Material ConductorConductor Cu desnudo
Material Aislamiento de conductorPP
Conductor individual, colormarrón, azul, negro
Grosor de pared Aislamiento≥ 0,21 mm (Aislamiento de conductor)
aprox. 0,50 mm (Envoltura exterior)
Cableado total3 conductores longitudinalmente trenzados
Resistencia máx. del conductormáx. 58 Ω/km (a 20 °C)
Resistencia de aislamiento≥ 100 GΩ*km (a 20 °C)
Tensión nominal Cable≤ 300 V
Tensión de prueba≥ 3000 V
Menor radio de flexión, montaje fijo19 mm
Menor radio de flexión, montaje móvil38 mm
Capacidad de carga dinámica (flexión)Ciclos de flexión máx.: 10000000, Radio de flexión: 38 mm, Trayecto de avance: 10 m, Velocidad de avance: 3 m/s, Aceleración: 10 m/s²
Ausencia de halógenossegún DIN VDE 0472 parte 815
Resistencia a las llamassegún UL 758/1581 FT2
DIN EN 60332-2-2 (20 s)
Resistencia al aceiteconforme a DIN EN 60811-2-1
Otras resistenciasbuena resistencia a ácidos, álcalis y disolventes
resistente a la hidrólisis y a los microbios
condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A)
Características especialesapto para cadenas portacables
sin silicona
sin sustancias que disturban la humectación de pinturas
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)
-25 °C ... 80 °C (Cable, disposiCión móvil)
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP65
IP67
IP68
Temperatura ambiente (servicio)-25 °C ... 90 °C (macho / hembra)
Normas y especificaciones
Denominación de normaConector M12
Normas/disposicionesIEC 61076-2-101

ETIM for 1668014 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorM12
CaracterísticaTipo de contacto enchufable, lado de campo (EF006269)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorRecto
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorOtros
CaracterísticaDisposición de la entrada de cable, en el lado de la carcasa (EF005927)
ValorOtros
CaracterísticaLongitud de cable (EF000536)
Valor1.5 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorSí
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorNo
CaracterísticaTipo de cable (EF000081)
ValorMulticonductor
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorCuSn
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-25 °C
CaracterísticaCorriente nominal In (EF008250)
Valor4 A
CaracterísticaTensión nominal (EF000228)
Valor250 V
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
