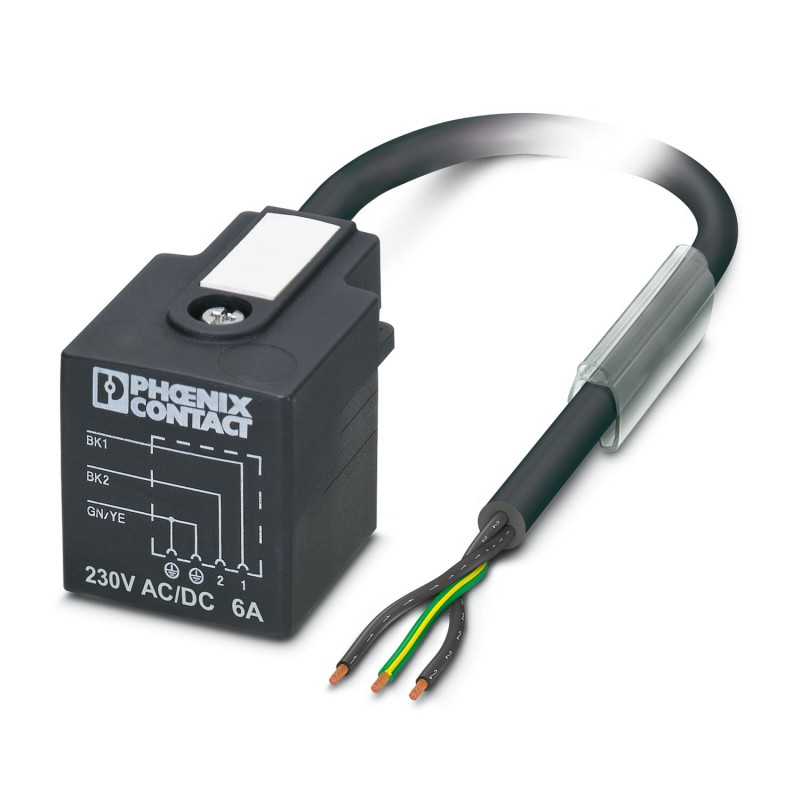

SAC-3P- 5,0-PUR/A 1402984 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro ..
SAC-3P-5,0-PUR/A
1402984
PHOENIX_CONTACT
Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, extremo de cable libre, a Conector de válvula A, Circuito: sin conectar, longitud de cable: 5 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Tipo de producto | Cables para sensores/actuadores con conector de válvula |
| Aplicación | Estándar |
| Número de polos | 3 |
| Número de salidas de cable | 1 |
| Apantallado | no |
| Propiedades de aislamiento | |
| Categoría de sobretensión | III |
| Grado de polución | 3 |
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | TPU |
| Material carcasa conector de válvula | TPU |
| Material contacto | CuSn |
| Material inserto de contactos conector de válvula | PA 6.6 |
| Material superficie del contacto | Sn |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 230 V AC |
| 230 V DC | |
| Corriente nominal IN | 6 A |
| Valores nominales de conectores de válvula | |
| Tornillos de fijación | M3 x 29 |
| Indicación de estado | no |
| Indicación de estado disponible | No |
| Conexión 1 | |
| Construcción | extremo de cable libre |
| Conexión 2 | |
| Construcción | Conectores de válvula A |
| Material | CuSn (Contacto) |
| Sn (Superficie contactos) | |
| PA 6.6 (Soporte de contactos) | |
| TPU (Carcasa) | |
| Longitud del cable | 5 m |
| PUR sin halógenos negro [PUR] | |
| Esquema de dimensiones |  |
| Peso del cable | 30 kg/km |
| UL AWM Style | 20549 |
| Número de polos | 3 |
| Apantallado | no |
| Tipo de cable | PUR sin halógenos negro [PUR] |
| Construcción del conductor cable de señales | 28x 0,15 mm |
| Línea de señales AWG | 20 |
| Sección de línea | 3x 0,5 mm² |
| Diámetro de conductor incl. aislamiento | 1,5 mm ±0,05 mm (conductor de señales) |
| Diámetro exterior del cable | 4,50 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | negro grisáceo RAL 7021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | negro 1, negro 2, verde/amarillo |
| Cableado total | 3 conductores longitudinalmente trenzados |
| Resistencia máx. del conductor | 39 Ω/km (a 20 °C) |
| Resistencia de aislamiento | min. 20 MΩ*km |
| Tensión nominal Cable | ≤ 300 V |
| Tensión de prueba | ≥ 1200 V |
| Radio de curvatura mínimo, colocado de forma fija | 5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Menor radio de flexión, montaje fijo | 22,5 mm |
| Menor radio de flexión, montaje móvil | 45 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 15000000, Radio de flexión: 50 mm, Trayecto de avance: 0,9 m, Velocidad de avance: 5 m/s, Aceleración: 30 m/s² |
| Ausencia de halógenos | según DIN VDE 0472 parte 815 |
| Resistencia a las llamas | según DIN VDE 0482 |
| según DIN EN 50265-2-1 | |
| Resistencia al aceite | según DIN EN 60811-2-1 |
| Otras resistencias | en gran medida resistente al aceite |
| condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A) | |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (Cable, disposiCión móvil) | |
| Condiciones ambientales | |
| Índice de protección | IP65 |
| IP67 | |
| Temperatura ambiente (servicio) | -20 °C ... 85 °C (conector de válvula) |
| -40 °C ... 80 °C (cable, disposición fija) | |
| -15 °C ... 80 °C (Cable, disposiCión móvil) | |
| Conector de válvula | |
| Denominación de norma | Conector de válvula |
| Normas/disposiciones | EN 175301-803 |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 3 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Otros |
| Longitud de cable (EF000536) | 5 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | No |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | CuSn |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Tensión nominal (EF000228) | 230 V |
| Grado de protección (IP) (EF005474) | IP65 |
