PHOENIX_CONTACTCables sensores y actuadoresSAC-3P- 1,5-PUR/A 1402983 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro ..

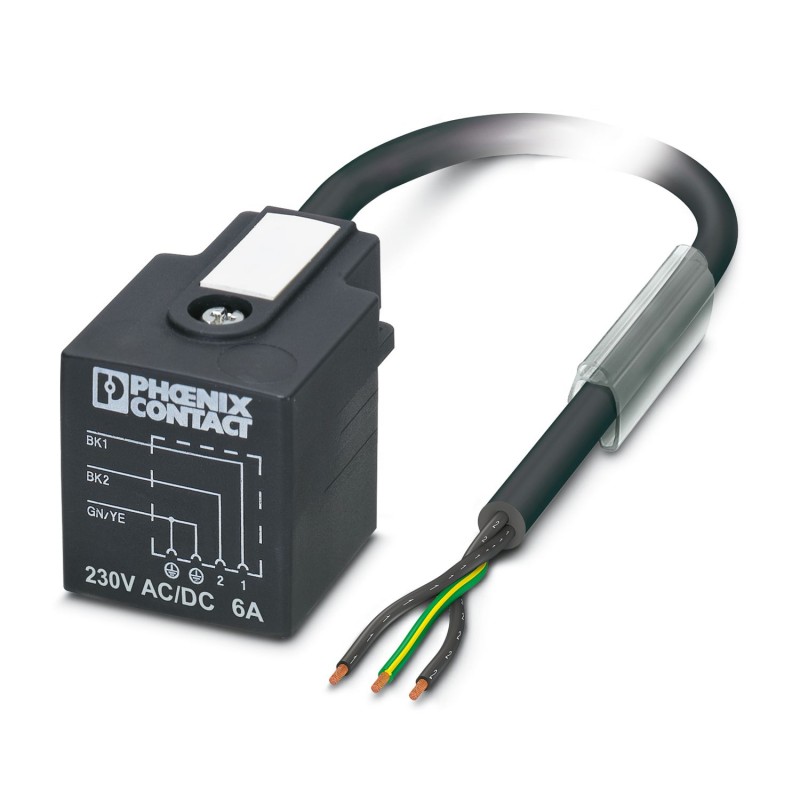

PHOENIX_CONTACT SAC-3P-1,5-PUR/A 1402983 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

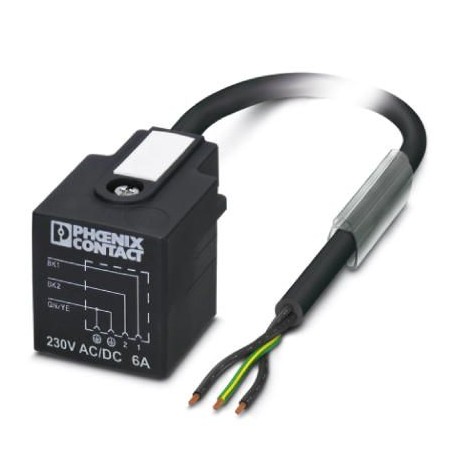

SAC-3P- 1,5-PUR/A 1402983 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro ..

Referencia: SAC-3P-1,5-PUR/A

Código: 1402983

Fabricante: PHOENIX_CONTACT

Descripción:

Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, extremo de cable libre, a Conector de válvula A, Circuito: sin conectar, longitud de cable: 1,5 m
Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, extremo de cable libre, a Conectores de válvula A, Circuito: sin conectar, longitud de cable: 1,5 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 10,25 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Propiedades del artículo
Tipo de productoCables para sensores/actuadores con conector de válvula
AplicaciónEstándar
Número de polos3
Número de salidas de cable1
Apantalladono
Propiedades de aislamiento
Categoría de sobretensiónIII
Grado de polución3
Datos del material
Clase de inflamabilidad según UL 94V0
Material juntaTPU
Material carcasa conector de válvulaTPU
Material contactoCuSn
Material inserto de contactos conector de válvulaPA 6.6
Material superficie del contactoSn
Propiedades eléctricas
Resistencia de aislamiento≥ 100 MΩ
Tensión nominal UN230 V AC
230 V DC
Corriente nominal IN6 A
Valores nominales de conectores de válvula
Tornillos de fijaciónM3 x 29
Señalización
Indicación de estadono
Indicación de estado disponibleNo
Conectores
Conexión 1
Construcciónextremo de cable libre
Conexión 2
ConstrucciónConectores de válvula A
MaterialCuSn (Contacto)
Sn (Superficie contactos)
PA 6.6 (Soporte de contactos)
TPU (Carcasa)
Cable/línea
Longitud del cable1,5 m
PUR sin halógenos negro [PUR]
Esquema de dimensionesbndzhxbtsi.jpg
Peso del cable30 kg/km
UL AWM Style20549
Número de polos3
Apantalladono
Tipo de cablePUR sin halógenos negro [PUR]
Construcción del conductor cable de señales28x 0,15 mm
Línea de señales AWG20
Sección de línea3x 0,5 mm²
Diámetro de conductor incl. aislamiento1,5 mm ±0,05 mm (conductor de señales)
Diámetro exterior del cable4,50 mm ±0,2 mm
Envoltura exterior, materialPUR
Envoltura exterior, colornegro grisáceo RAL 7021
Material ConductorConductor Cu desnudo
Material Aislamiento de conductorPP
Conductor individual, colornegro 1, negro 2, verde/amarillo
Cableado total3 conductores longitudinalmente trenzados
Resistencia máx. del conductor39 Ω/km (a 20 °C)
Resistencia de aislamientomin. 20 MΩ*km
Tensión nominal Cable≤ 300 V
Tensión de prueba≥ 1200 V
Radio de curvatura mínimo, colocado de forma fija5 x D
Radio de curvatura mínimo, colocado de forma flexible10 x D
Menor radio de flexión, montaje fijo22,5 mm
Menor radio de flexión, montaje móvil45 mm
Capacidad de carga dinámica (flexión)Ciclos de flexión máx.: 15000000, Radio de flexión: 50 mm, Trayecto de avance: 0,9 m, Velocidad de avance: 5 m/s, Aceleración: 30 m/s²
Ausencia de halógenossegún DIN VDE 0472 parte 815
Resistencia a las llamassegún DIN VDE 0482
según DIN EN 50265-2-1
Resistencia al aceitesegún DIN EN 60811-2-1
Otras resistenciasen gran medida resistente al aceite
condicional resistente a los rayos UV (según DIN EN ISO 4892-2-A)
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)
-20 °C ... 80 °C (Cable, disposiCión móvil)
Condiciones medioambientales y de vida útil
Condiciones ambientales
Índice de protecciónIP65
IP67
Temperatura ambiente (servicio)-20 °C ... 85 °C (conector de válvula)
-40 °C ... 80 °C (cable, disposición fija)
-15 °C ... 80 °C (Cable, disposiCión móvil)
Normas y especificaciones
Conector de válvula
Denominación de normaConector de válvula
Normas/disposicionesEN 175301-803

ETIM for 1402983 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorOtros
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorOtros
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorOtros
CaracterísticaDisposición de la entrada de cable, en el lado de la carcasa (EF005927)
ValorOtros
CaracterísticaLongitud de cable (EF000536)
Valor1.5 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorSí
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorNo
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorCuSn
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-20 °C
CaracterísticaTensión nominal (EF000228)
Valor230 V
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
