PHOENIX_CONTACTCables sensores y actuadoresSAC-3P-10,0-PUR/A 1400732 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro ..

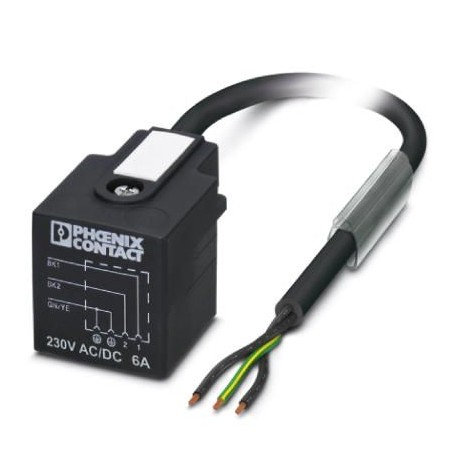

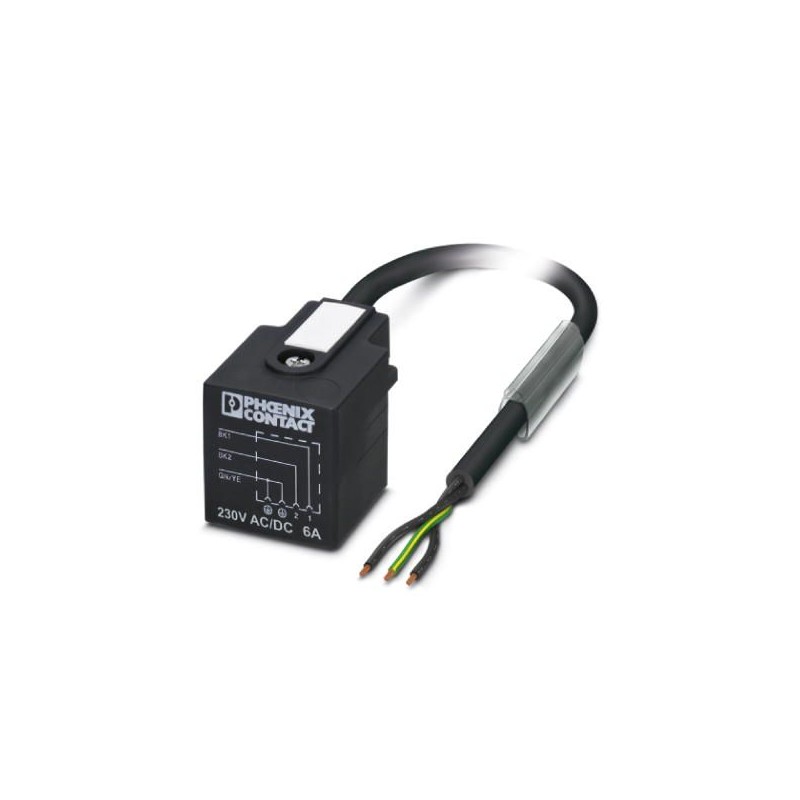

PHOENIX_CONTACT SAC-3P-10,0-PUR/A 1400732 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SAC-3P-10,0-PUR/A 1400732 PHOENIX CONTACT Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro ..

Referencia: SAC-3P-10,0-PUR/A

Código: 1400732

Fabricante: PHOENIX_CONTACT

Descripción:

Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, extremo de cable libre, a Conector de válvula A, Circuito: sin conectar, longitud de cable: 10 m
Cable para sensores/actuadores, 3-polos, PUR sin halógenos, negro grisáceo RAL 7021, extremo de cable libre, a Conectores de válvula A, Circuito: sin conectar, longitud de cable: 10 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Cables sensores y actuadores

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 25,10 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1400732
Unidad de embalaje1 pcs
Clave de ventaBF1DAA -
Página del catálogoPágina 244 (C_2_2017)
EAN4046356510820
Peso por unidad (sin incluir el embalaje)300,000 g
Número de tarifa arancelaria85444290
País de origenPL (Polonia)

Medidas

Longitud de cable10 m
Longitud de pelado del extremo de cable libre50 mm
Tornillo central para conector de válvulaM3 x 29

Condiciones ambientales

Temperatura ambiente (servicio)-20 °C ... 85 °C (conector de válvula)
Índice de protecciónIP65
IP67

Generalidades

Corriente de dimensionamiento a 40 °C6 A
Tensión de dimensionamiento230 V AC
230 V DC
Número de polos3
Color de la zona de agarrenegro
Resistencia de aislamiento≥ 100 MΩ
Normas/especificacionesConector de válvula EN 175301-803
Indicación de estadoNo
Circuito de protección/componente de protecciónsin conectar
Categoría de sobretensionesIII
Grado de polución3
Par de apriete0,6 Nm (Conector de válvula)

Material

Clase de combustibilidad según UL 94V0
Material contacto conector de válvulaCuSn
Material superficie de contacto del conector de válvulaSn
Material inserto de contactos conector de válvulaPA 6.6
Material carcasa conector de válvulaTPU
Material de la juntaTPU (Junta extruida)

Normas y especificaciones

Denominación de normaConector de válvula
Normas/especificacionesEN 175301-803
Clase de combustibilidad según UL 94V0

Cable

Tipo de cablePUR sin halógenos negro
Tipo de cable (abreviatura)PUR
Abreviatura de cableLi9Y11Y-HF
UL AWM Style20549
Sección de conductor3x 0,5 mm²
Línea de señales AWG20
Construcción del conductor cable de señales28x 0,15 mm
Diámetro de los conductores, aislamiento incluido1,5 mm ±0,05 mm (conductor de señales)
Colores de conductornegro 1, negro 2, verde/amarillo
Cableado total3 conductores longitudinalmente trenzados
Envoltura exterior, colornegro grisáceo RAL 7021
Diámetro exterior del cable D4,5 mm ±0,2 mm
Menor radio de flexión, montaje fijo22,5 mm
Número de ciclos de flexión15000000
Radio de flexión50 mm
Trayecto de avance0,9 m
Velocidad de avance5 m/s
Aceleración30 m/s²
Envoltura exterior, materialPUR
Material Aislamiento de conductorPP
Material ConductorConductor Cu desnudo
Resistencia de aislamientomin. 20 MΩ*km
Resistencia del conductor39 Ω/km (a 20 °C)
Tensión nominal Cable≤ 300 V
Tensión de prueba Cable≥ 1200 V
Resistencia a las llamassegún DIN VDE 0482
según DIN EN 50265-2-1
Ausencia de halógenossegún DIN VDE 0472 parte 815
Otras resistenciasen gran medida resistente al aceite
condicional resistente a los rayos UV según DIN EN ISO 4892-2-A
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)
-20 °C ... 80 °C (cable, disposición móvil)

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 1400732 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor3
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorOtros
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorOtros
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorOtros
CaracterísticaDisposición de la entrada de cable, en el lado de la carcasa (EF005927)
ValorOtros
CaracterísticaLongitud de cable (EF000536)
Valor10 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorSí
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorNo
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorCuSn
CaracterísticaMaterial de recubrimiento del contacto (EF004020)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-20 °C
CaracterísticaTensión nominal (EF000228)
Valor230 V
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
