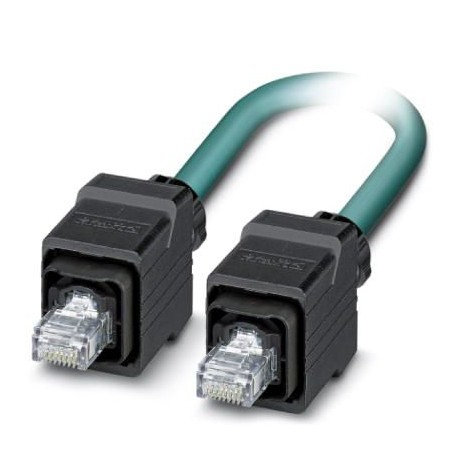

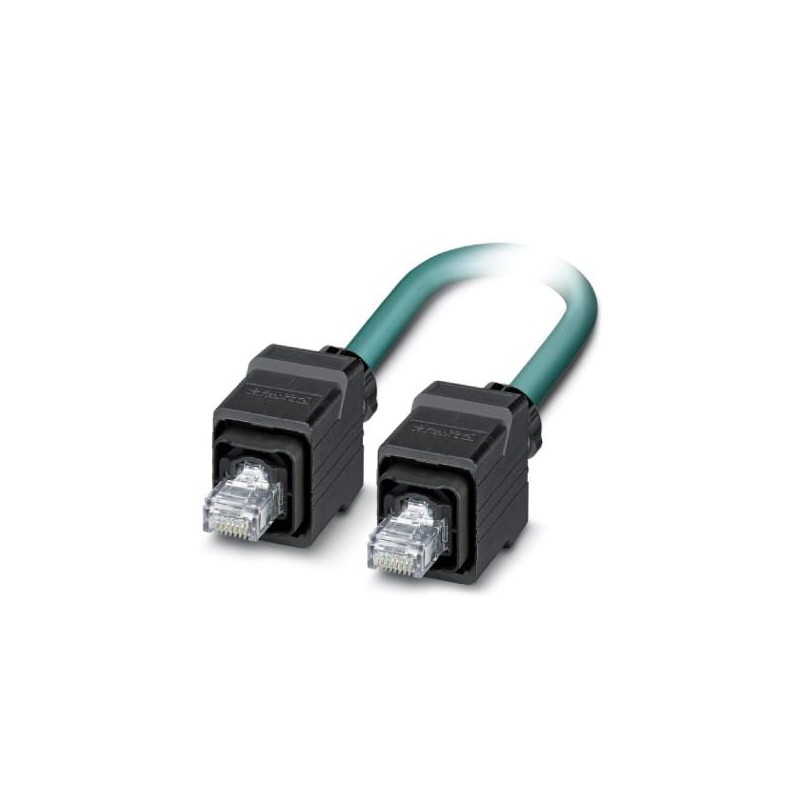

PHOENIX_CONTACT VS-PPC/PL-PPC/PL-94C-LI/10,0 1413612 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VS-PPC/PL-PPC/PL-94C-LI/10,0 1413612 PHOENIX CONTACT Cable Ethernet confec., apantall., 4 pares, AWG 26 apto..

Referencia: VS-PPC/PL-PPC/PL-94C-LI/10,0

Código: 1413612

Fabricante: PHOENIX_CONTACT

Producto bajo demanda, no admite devolución.

Descripción:

Cable Ethernet confec., apantall., 4 pares, AWG 26 apto p. cadenas de sumin. energía (19 hilos), RAL 5021 (azul agua), conec. macho RJ45/IP67 push pull carc. de plástico en conec. macho RJ45/IP67 push pull carc. de plástico, Line, long. 10 m

Categorías:

  • Sensores > Cable de sensor-actuador prefabricado
  • PHOENIX_CONTACT > Conexión dispositivos de campo

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 199,99 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 4-5 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1413612
Unidad de embalaje1 pcs
Clave de ventaABNEAI -
Página del catálogoPágina 303 (PC_2011)
EAN4046356475853
Peso por unidad (sin incluir el embalaje)686,000 g
Número de tarifa arancelaria85444210
País de origenPL (Polonia)

Condiciones ambientales

Índice de protecciónIP65
IP67

Datos generales

Número de polos8
Normas/especificacionesIEC PAS 61076-3-117
Grado de polución2
Descripción alternativa breve del artículoCable Ethernet
Sistema de bloqueoPush-pull

Valores nominales cabeza 1

Material (componentes)Plástico

Valores nominales cabeza 2

Material (componentes)Plástico

Normas y especificaciones

Normas/especificacionesIEC PAS 61076-3-117
Clase de combustibilidad según UL 94V2

Cable

Tipo de cableCadena de arrastre Ethernet CAT5
Tipo de cable (abreviatura)94C
UL AWM Style20963 (80 °C / 30 V)
Tipo de señal/categoríaEthernet CAT5 (IEC 11801), 1 GBit/s
Construcción de cable4x2xAWG26/19; S/UTP
Sección de conductor4x 2x 0,14 mm²
Línea de señales AWG26
Construcción del conductor cable de señales19x 0,10 mm
Diámetro de los conductores, aislamiento incluido1 mm
Colores de conductorblanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón
Cableado de pares2 conductores como par
Cableado total4 pares y 4 rellenos como alma
ApantallamientoMalla de hilos de cobre estañados
Cubierta visual de pantalla90 %
Envoltura exterior, colorazul agua RAL 5021
Grosor de pared envoltura exterior0,85 mm
Diámetro exterior del cable D6,9 mm +0,1 mm ... 0,2 mm
Radio de curvatura mínimo, colocado de forma fija4 x D
Radio de curvatura mínimo, colocado de forma flexible8 x D
Número de ciclos de flexión5000000
Radio de curvatura, inserto de cadenas de arrastre7,5 x D
Velocidad de avance3 m/s
Aceleración5 m/s²
Resistencia a la tracción GRP≤ 100 N
Peso del cable57 kg/km
Envoltura exterior, materialPUR
Material Aislamiento de conductorPP
Material ConductorConductor Cu desnudo
Resistencia de aislamiento≥ 500 MΩ*km
Resistencia al pulido≤ 290,00 Ω/km
Capacidad de la líneaaprox. 50 nF/km (a 1 kHz)
Impedancia propia100 Ω ±5 Ω (a 100 MHz)
Atenuación paradiafónica (NEXT)65,3 dB (con 1 MHz)
56,3 dB (a 4 MHz)
50,3 dB (a 10 MHz)
47,2 dB (con 16 MHz)
45,8 dB (a 20 MHz)
42,9 dB (a 31,25 MHz)
38,4 dB (a 62,5 MHz)
35,3 dB (a 100 MHz)
Atenuación paradiafónica con potencia numerada (PSNEXT)62,3 dB (con 1 MHz)
53,3 dB (a 4 MHz)
47,3 dB (a 10 MHz)
44,2 dB (con 16 MHz)
42,8 dB (a 20 MHz)
39,9 dB (a 31,25 MHz)
35,4 dB (a 62,5 MHz)
32,3 dB (a 100 MHz)
Atenuación3,2 dB (con 1 MHz)
6 dB (a 4 MHz)
9,5 dB (a 10 MHz)
12,1 dB (con 16 MHz)
13,6 dB (a 20 MHz)
17,1 dB (a 31,25 MHz)
24,8 dB (a 62,5 MHz)
32 dB (a 100 MHz)
Atenuación de retorno (RL)23 dB (a 4 MHz)
24,1 dB (a 8 MHz)
25 dB (a 10 MHz)
25 dB (con 16 MHz)
25 dB (a 20 MHz)
23,6 dB (a 31,25 MHz)
21,5 dB (a 62,5 MHz)
20,1 dB (a 100 MHz)
Tiempo de tránsito de señales5,3 ns/m
Impedancia de transferencia≤ 100,00 mΩ/m (a 10 MHz)
Tensión nominal Cable≤ 100 V
Tensión de prueba Conductor/Conductor700 V (50 Hz, 1 min)
Tensión de prueba Conductor/Pantalla700 V (50 Hz, 1 min)
Resistencia a las llamassegún IEC 60332-1-2
Ausencia de halógenossegún IEC 60754-1
Resistencia al aceitesegún EN 60811-2-1
Temperatura ambiente (servicio)-40 °C ... 80 °C (cable, disposición fija)
-20 °C ... 80 °C (cable, disposición móvil)
Temperatura ambiente (disposición)-20 °C ... 80 °C
Temperatura ambiente (almacenamiento / transporte)-20 °C ... 80 °C

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto: ilimitado = EFUP-e
Sin sustancias peligrosas por encima de los umbrales

Clasificaciones

ETIM for 1413612 Sensores (EC001855)

CaracterísticaNúmero de polos (EF001391)
Valor8
CaracterísticaEjecución de conexión eléctrica, lado de campo (EF005525)
ValorOtros
CaracterísticaTipo de contacto enchufable, lado de campo (EF006269)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, lado de campo (EF005928)
ValorRecto
CaracterísticaEjecución de conexión eléctrica, lado de carcasa (EF005524)
ValorOtros
CaracterísticaTipo de contacto enchufable, lado de la caja (EF008386)
ValorMacho (enchufe)
CaracterísticaDisposición de la entrada de cable, en el lado de la carcasa (EF005927)
ValorRecto
CaracterísticaLongitud de cable (EF000536)
Valor10 m
CaracterísticaMaterial de la vaina del cable (EF004136)
ValorOtros
CaracterísticaLibre de halógenos (EF000025)
ValorNo
CaracterísticaColor de la vaina del cable (EF008249)
ValorOtros
CaracterísticaCon indicador LED (EF005950)
ValorNo
CaracterísticaArmadura (EF000881)
ValorSí
CaracterísticaIrradiado (EF004115)
ValorNo
CaracterísticaMaterial del cuerpo de contacto (EF008248)
ValorOtros
CaracterísticaTemperatura ambiente admisible del cable después del montaje sin vibración (EF001686)
Valor-40 °C
CaracterísticaTemperatura exterior del cable permitida durante el cableado/manipulación (EF001685)
Valor-20 °C
CaracterísticaGrado de protección (IP) (EF005474)
ValorIP65
