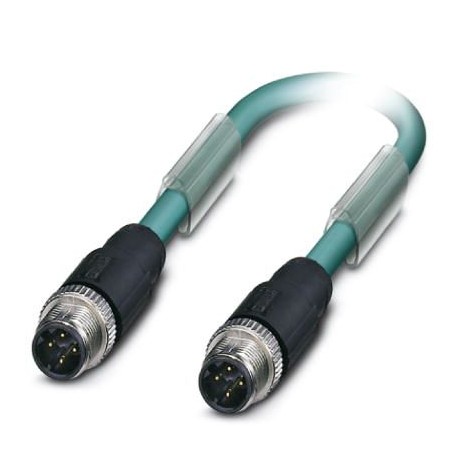

PHOENIX_CONTACT VS-M12MS-M12MS-93E-LI/2,0 1406632 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

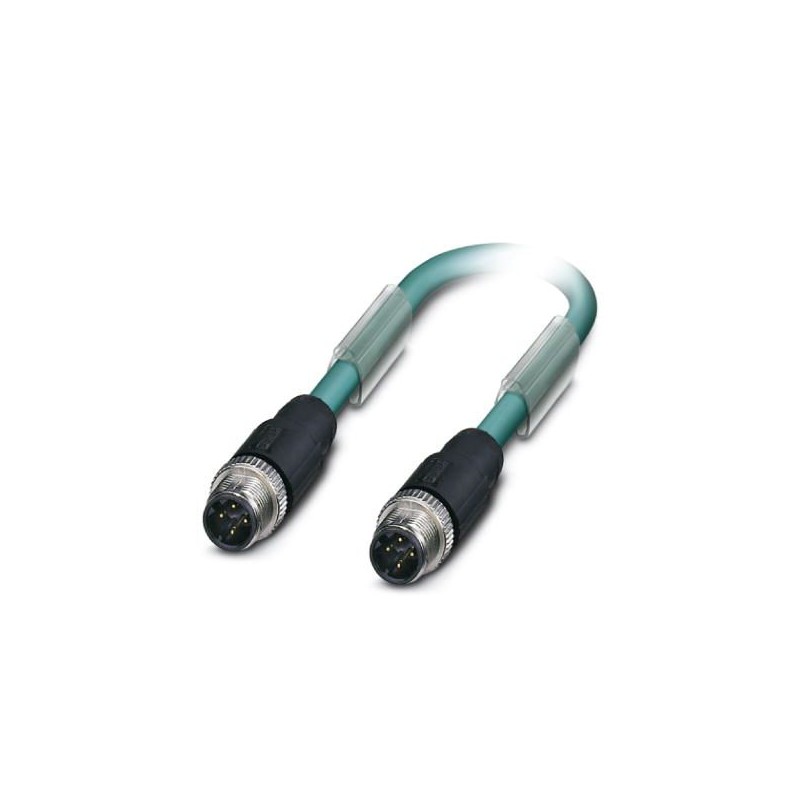

VS-M12MS-M12MS-93E-LI/2,0 1406632 PHOENIX CONTACT Cable de red

Referencia: VS-M12MS-M12MS-93E-LI/2,0

Código: 1406632

Fabricante: PHOENIX_CONTACT

Descripción:

Cable de red

Categorías:

  • PHOENIX_CONTACT

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • PDF
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Ir al producto alternativo:NBC-M12MSD/ 2,0-93E/M12MSD1407377

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1406632
Unidad de embalaje1 pcs
Clave de ventaBF1CJI -
Página del catálogoPágina 203 (PC_2009)
EAN4046356476171
Peso por unidad (sin incluir el embalaje)125,100 g
Número de tarifa arancelaria85444210
País de origenPL (Polonia)

Medidas

Longitud de cable2 m

Condiciones ambientales

Índice de protecciónIP65
IP67
Temperatura ambiente (servicio)-25 °C ... 60 °C (cable, disposición fija)
-5 °C ... 60 °C (cable, disposición móvil)

Datos generales

Corriente de dimensionamiento a 40 °C4 A
Tensión de dimensionamiento48 V AC
60 V DC
Número de polos4
Tipo de señal/categoríaEthernet CAT5 (IEC 11801), 100 MBit/s
Categoría de sobretensionesII
Grado de polución3
Descripción alternativa breve del artículoCable Ethernet
Material contactoCuSn
Material soporte de contactosPA 6.6
Material superficie del contactoNi/Au

Valores nominales cabeza 1

Construcción cabeceraConector recta M12

Normas y especificaciones

Clase de combustibilidad según UL 94V0

Cable

Tipo de cableEthernet
Tipo de cable (abreviatura)93E
Tipo de señal/categoríaEthernet CAT5 (IEC 11801), 100 MBit/s
Construcción de cable2x2xAWG26/7; SF/UTP
Sección de conductor2x 2x 0,14 mm²
Línea de señales AWG26
Construcción del conductor cable de señales7x 0,16 mm
Diámetro de los conductores, aislamiento incluido1 mm -0,2 mm
Colores de conductorblanco/naranja-naranja, blanco/verde-verde
Cableado de pares2 conductores como par
Cableado total2 pares con 2 rellenos como alma
ApantallamientoLámina de aluminio revestida de plástico, malla de hilos de cobre estañados
Cubierta visual de pantalla85 %
Envoltura exterior, colorazul agua RAL 5021
Diámetro exterior del cable D5,75 mm ±0,15 mm
Menor radio de flexión, montaje fijo30 mm (cable, disposición fija)
Menor radio de flexión, montaje móvil78 mm (cable, disposición móvil)
Resistencia a la tracción GRP≤ 50 N (a corto plazo)
≤ 10 N (constante)
Peso del cable43 kg/km
Envoltura exterior, materialMaterial compuesto sin halógenos, HM 2 según VDE 0207
Material Aislamiento de conductorFoam-Skin PE
Material ConductorConductor Cu desnudo
Resistencia de aislamiento≥ 5 GΩ*km
Resistencia del conductor≤ 284 Ω/km
Capacidad de la líneanom. 48 nF/km (Con 800 Hz)
Impedancia propia100 Ω ±15 % (a 1 ... 100 MHz)
Atenuación paradiafónica (NEXT)66 dB/m (con 1 MHz)
57 dB/m (a 4 MHz)
52 dB/m (a 10 MHz)
50 dB/m (con 16 MHz)
47 dB/m (a 20 MHz)
45 dB/m (a 31,25 MHz)
40 dB/m (a 62,5 MHz)
36 dB/m (a 100 MHz)
Atenuación0,028 dB/m (con 1 MHz)
0,06 dB/m (a 4 MHz)
0,085 dB/m (a 10 MHz)
0,115 dB/m (con 16 MHz)
0,128 dB/m (a 20 MHz)
0,162 dB/m (a 31,25 MHz)
0,23 dB/m (a 62,5 MHz)
0,29 dB/m (a 100 MHz)
Atenuación de diafonía (ACR)6,57 dB/m (con 1 MHz)
5,64 dB/m (a 4 MHz)
5,12 dB/m (a 10 MHz)
4,89 dB/m (con 16 MHz)
4,57 dB/m (a 20 MHz)
4,34 dB/m (a 31,25 MHz)
3,77 dB/m (a 62,5 MHz)
3,31 dB/m (a 100 MHz)
Velocidad de señales0,77 c
Tiempo de tránsito de señales4,3 ns/m
Supresión de parásitosaprox. 65 dB (a 30 MHz)
Impedancia de transferencia≤ 5,00 mΩ/m (a 20 MHz)
Tensión nominal Cable50 Veff
125 V (Valor de pico, no apto para alta intensidad)
Tensión de prueba Conductor/Conductor1000 Veff
Tensión de prueba Conductor/Pantalla500 Veff
Resistencia a las llamassegún VDE 0482 parte 265-2-1
según IEC 332-1
Temperatura ambiente (disposición)-5 °C ... 60 °C

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"
