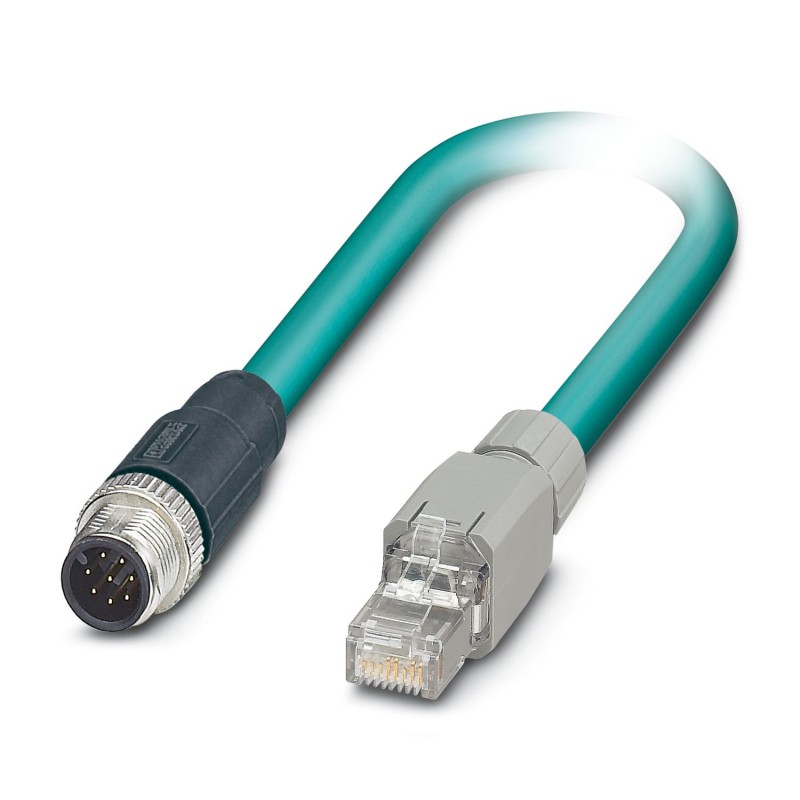

VS-M12MS-IP20-94C-LI/2,0 1413007 PHOENIX CONTACT Cable de red, Ethernet CAT5 (1 GBit/s), 8-polos, PUR sin ha..
VS-M12MS-IP20-94C-LI/2,0
1413007
PHOENIX_CONTACT
Cable de red, Ethernet CAT5 (1 GBit/s), 8-polos, PUR sin halógenos, azul agua RAL 5021, Conector recta M12, codificación: A / IP67, a Conector recta RJ45 / IP20, longitud de cable: 2 m
Sensores > Cable de sensor-actuador prefabricado
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Aplicación | Estándar |
| Tipo de sensor | Ethernet |
| Número de polos | 8 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Propiedades de aislamiento | |
| Grado de polución | 3 |
Interfaces
| Tipo de señal/categoría | Ethernet CAT5 (conforme a IEC 11801), 1 GBit/s |
Propiedades eléctricas
| Tensión nominal UN | 30 V AC |
| 30 V DC | |
| Medio de transmisión | Cobre |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
Datos del material
| Clase de inflamabilidad según UL 94 | HB |
Conectores
| Conexión 1 | |
| Construcción | Conector recta M12 / IP67 |
| Tipo de codificación | A (Estándar) |
| Color cuerpo de agarre | negro |
| Índice de protección | IP67 |
| Conexión 2 | |
| Construcción | Conector recta RJ45 / IP20 |
| Color cuerpo de agarre | gris |
| Índice de protección | IP20 |
Cable/línea
| Longitud del cable | 2 m |
| Cadena de arrastre Ethernet CAT5, 4 pares [94C] | |
| Esquema de dimensiones |  |
| Peso del cable | 57 kg/km |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Número de polos | 8 |
| Apantallado | sí |
| Tipo de cable | Cadena de arrastre Ethernet CAT5, 4 pares [94C] |
| Diseño de conductores | 4x2xAWG26/19, S/UTP |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Construcción del conductor cable de señales | 19x 0,10 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 4x 2x 0,14 mm² |
| Diámetro de conductor incl. aislamiento | 1 mm |
| Diámetro exterior del cable | 6,90 mm +0,1 mm ... 0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | azul agua RAL 5021 |
| Material Conductor | Conductor Cu desnudo |
| Material Aislamiento de conductor | PP |
| Conductor individual, color | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Grosor de pared Envoltura exterior | 0,85 mm |
| Cableado de pares | 2 conductores como par |
| Cableado total | 4 pares y 4 rellenos como alma |
| Cubierta visual de pantalla | 90 % |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Impedancia característica | 100 Ω ±5 Ω (a 100 MHz) |
| Capacidad de la línea | aprox. 50 nF/km (a 1 kHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 700,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Menor radio de flexión, montaje fijo | 28 mm |
| Menor radio de flexión, montaje móvil | 56 mm |
| Capacidad de carga dinámica (flexión) | Ciclos de flexión máx.: 5000000, Radio de flexión: 7,5 x D, Velocidad de avance: 3 m/s, Aceleración: 5 m/s² |
| Resistencia a la tracción | ≤ 100 N |
| Atenuación paradiafónica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Atenuación de pantalla | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Resistencia al aceite | según EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (Cable, disposiCión móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP65 (Conector M12) |
| IP20 (Conector enchufable RJ45) | |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 8 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Tensión nominal (EF000228) | 30 V |
| Grado de protección (IP) (EF005474) | IP65 |
