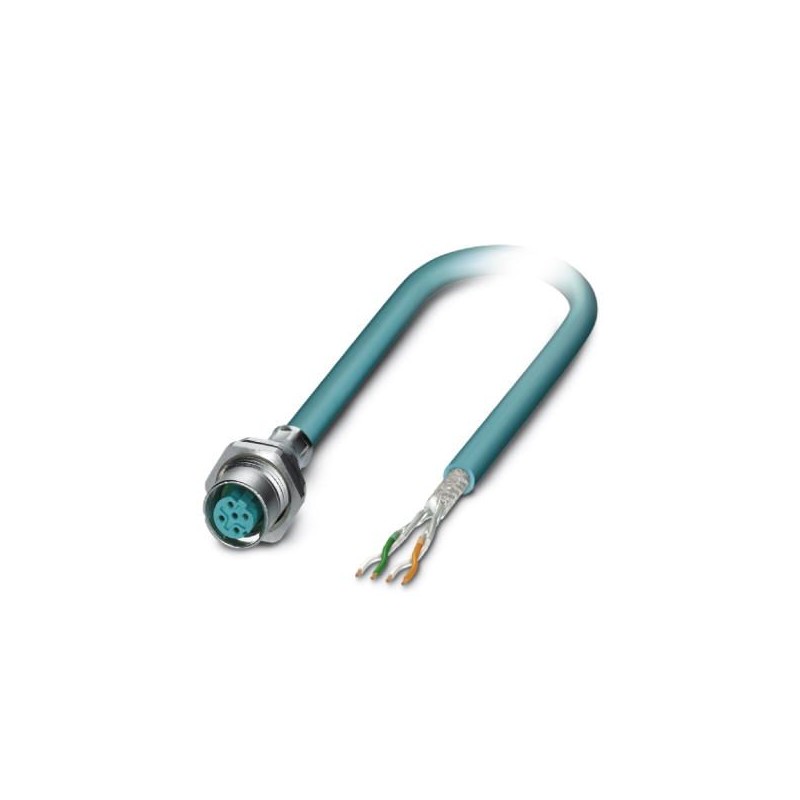

VS-M12FSBP-OE-93E-LI/2,0 1405866 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Ethernet CAT5 (10..
VS-M12FSBP-OE-93E-LI/2,0
1405866
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, PUR, azul agua RAL 5021, apantallado, Hembra de conexión, recto, M12-SPEEDCON, D-codificación, a extremo de cable libre, Línea de bus, longitud de cable: 2 m, 0,14 mm², Ethernet flexible CAT5, 2 pares, se espera que este artículo no contenga plomo a partir del primer trimestre de 2027 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Ethernet CAT5 (100 MBit/s), Ethernet CAT5 (100 MBit/s), 4-polos, PUR, azul agua RAL 5021, apantallado, Hembra de conexión, recto, M12-SPEEDCON, codificación: D, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Línea de bus, longitud de cable: 2 m, 0,14 mm², Ethernet flexible CAT5, 2 pares, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1238737
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1405866 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCED - |
| Página del catálogo | Página 403 (C_2_2017) |
| EAN | 4046356475976 |
| Peso por unidad (sin incluir el embalaje) | 113,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Índice de protección | IP65 |
|---|---|
| IP67 | |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (macho / hembra) |
| -50 °C ... 70 °C (cable, disposición móvil) | |
| -20 °C ... 60 °C (cable, disposición fija) |
Datos generales
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
|---|---|
| Corriente de dimensionamiento a 40 °C | 4 A (Macho/hembra según IEC 61076-2-101; se deben tener en cuenta los datos técnicos del cable) |
| Tensión de dimensionamiento | 250 V |
| Número de polos | 4 |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801:2002), 100 MBit/s |
| Categoría de sobretensiones | II |
| Grado de polución | 3 |
| Descripción alternativa breve del artículo | Cable Ethernet |
| Material contacto | CuZn |
| Material soporte de contactos | PA 6.6 |
| Material superficie del contacto | Ni/Au |
Valores nominales cabeza 1
| Construcción cabecera | Hembra de montaje incorporado recta M12 SPEEDCON / IP67 |
|---|---|
| Número de polos (cara de enchufe) | 4 |
| Codificación | D (Datos) |
Cable
| Tipo de cable | PUR ETHERNET 2x2 FLEX |
|---|---|
| Tipo de cable (abreviatura) | 93E |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 2x2xAWG26/7; SF/UTP |
| Sección de conductor | 2x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 0,98 mm |
| Colores de conductor | blanco/naranja-naranja, blanco/verde-verde |
| Cableado de pares | 2 conductores como par |
| Cableado total | 2 pares con 2 rellenos como alma |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared envoltura exterior | 1,2 mm |
| Diámetro exterior del cable D | 6,4 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Resistencia a la tracción GRP | ≤ 80 N |
| Peso del cable | 42 kg/km |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Conductor Cu desnudo |
| Normas/disposiciones | Requisitos eléctricos EN 50288-2-2 |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | aprox. 45 nF/km (a 1 kHz) |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 65,3 dB (con 1 MHz) |
| 56,3 dB (a 4 MHz) | |
| 50,3 dB (a 10 MHz) | |
| 47,2 dB (con 16 MHz) | |
| 45,8 dB (a 20 MHz) | |
| 42,9 dB (a 31,25 MHz) | |
| 38,4 dB (a 62,5 MHz) | |
| 35,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación | 3,2 dB (con 1 MHz) |
| 6 dB (a 4 MHz) | |
| 9,5 dB (a 10 MHz) | |
| 12,1 dB (con 16 MHz) | |
| 13,6 dB (a 20 MHz) | |
| 17,1 dB (a 31,25 MHz) | |
| 24,8 dB (a 62,5 MHz) | |
| 32 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | ≤ 100 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min) |
| Capacidad de corriente línea | 2 A (según DIN VDE 0891-1) |
| Resistencia a las llamas | según IEC 60332-1-2 |
| según UL VW1 | |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | según EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 80 °C |
| Temperatura ambiente (almacenamiento / transporte) | -20 °C ... 80 °C |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Tipo de cable (EF000081) | SF/FTP |
| Categoría (EF001619) | 5 |
| Longitud (EF001438) | 2 m |
| Tipo de conector Conector 1 (EF002505) | Otros |
| Tipo de conector Conector 2 (EF002506) | Otros |
| Color de cubierta exterior (EF001618) | Otros |
| Pestillo de protección (EF005199) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Construcción del cable (EF003433) | Otros |
| Asignación de pines (EF000940) | 1:1 |
| Compatible with Grade2TV according to XP-C 90-483 (EFFR0001) | No |
| Compatible with Grade3TV according to XP-C 90-483 (EFFR0002) | No |
