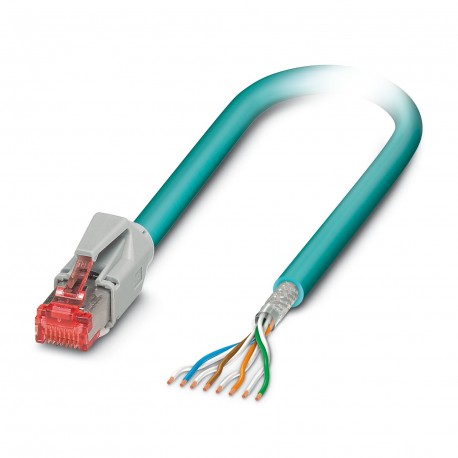

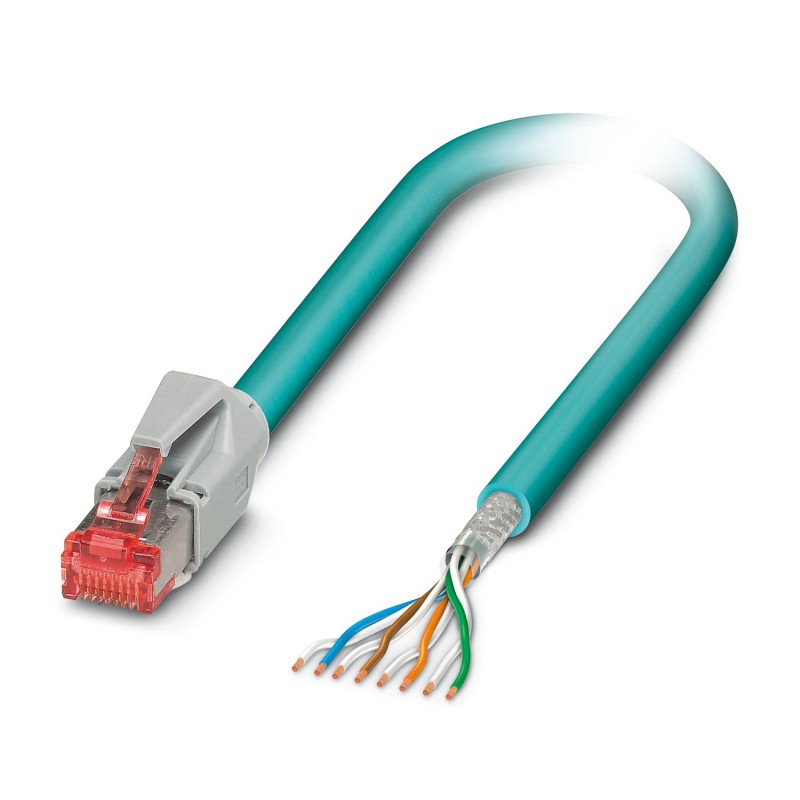

VS-IP20-OE-94B-LI/5,0 1407699 PHOENIX CONTACT Cable Ethernet confec., apantallado, 4 pares, AWG 26 flexible ..
VS-IP20-OE-94B-LI/5,0
1407699
PHOENIX_CONTACT
Cable Ethernet confec., apantallado, 4 pares, AWG 26 flexible (7 hilos), RAL 5021 (azul agua), conec. macho RJ45/IP20 en extremo de cable libre, Line, long. 5 m
Sensores > Cable de sensor-actuador prefabricado
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos técnicos
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | Ethernet |
| Número de polos | 8 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Salida de cables | recta |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 05 |
| Propiedades de aislamiento | |
| Grado de polución | 2 |
Propiedades eléctricas
| Medio de transmisión | Cobre |
| Velocidad de transmisión | 1 GBit/s |
| Impedancia característica | 100 Ω |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 750 |
| Esfuerzo al enchufar por contacto de señales | 50,00 N |
| Esfuerzo al desenchufar por contacto de señales | 30 N |
Datos del material
| Clase de inflamabilidad según UL 94 | V2 |
| Envoltura exterior, material | PUR |
| Material Conductor | Conductor Cu desnudo |
Dimensiones
| Anchura | 13,4 mm |
| Altura | 12,9 mm |
| Longitud | 44,7 mm |
Conectores
| Conexión 1 | |
| Construcción | Conector recta RJ45 |
| Apantallado | sí |
| Ciclos de enchufe | ≥ 750 |
| Índice de protección | IP20 |
| Conexión 2 | |
| Construcción | extremo de cable libre |
Cable/línea
| Longitud del cable | 5,00 m |
| Ethernet flexible CAT5, 4 pares [94B] | |
| Esquema de dimensiones |  |
| Apantallado | sí |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Peso del cable | 47 kg/km |
| Tipo de cable | Ethernet flexible CAT5, 4 pares |
| Abreviatura | 02YS(ST)C11Y |
| Tipo de cable (abreviatura) | 94B |
| Tipo de señal/categoría | Ethernet CAT5 (IEC 11801), 1 GBit/s |
| Estructura de cable | 4x2xAWG26/7, SF/UTP |
| Diámetro exterior del cable | 6,40 mm ±0,2 mm |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | azul agua RAL 5021 |
| Grosor de pared Envoltura exterior | 1,05 mm |
| Material Conductor | Conductor Cu desnudo |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Línea de señales AWG | 26 |
| Sección de línea | 4x 2x 0,14 mm² |
| Material Aislamiento de conductor | PE espumado |
| Diámetro de conductor incl. aislamiento | 0,96 mm |
| Conductor individual, color | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Cableado de pares | 2 conductores como par |
| Cableado total | 4 pares como alma |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 700,00 V (50 Hz, 1 min.) |
| Resistencia de aislamiento de la línea | ≥ 5 GΩ*km |
| Impedancia de transferencia | ≤ 100,00 mΩ/m (a 10 MHz) |
| Impedancia característica | 100 Ω ±5 Ω (a 100 MHz) |
| Resistencia al pulido | ≤ 290,00 Ω/km |
| Capacidad de la línea | 48 nF/km (a 1 kHz) |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Resistencia a la tracción | ≤ 100 N |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Atenuación paradiafónica (NEXT) | 71,3 dB (con 1 MHz) |
| 62,3 dB (a 4 MHz) | |
| 56,3 dB (a 10 MHz) | |
| 53,2 dB (con 16 MHz) | |
| 51,8 dB (a 20 MHz) | |
| 48,9 dB (a 31,25 MHz) | |
| 44,4 dB (a 62,5 MHz) | |
| 41,3 dB (a 100 MHz) | |
| Atenuación paradiafónica con potencia numerada (PSNEXT) | 62,3 dB (con 1 MHz) |
| 53,3 dB (a 4 MHz) | |
| 47,3 dB (a 10 MHz) | |
| 44,2 dB (con 16 MHz) | |
| 42,8 dB (a 20 MHz) | |
| 39,9 dB (a 31,25 MHz) | |
| 35,4 dB (a 62,5 MHz) | |
| 32,3 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 23 dB (a 4 MHz) |
| 24,1 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 23,6 dB (a 31,25 MHz) | |
| 21,5 dB (a 62,5 MHz) | |
| 20,1 dB (a 100 MHz) | |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | según EN 60811-2-1 |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Temperatura ambiente (servicio) | -20 °C ... 80 °C (Cable, disposiCión móvil) |
| -40 °C ... 80 °C (cable, disposición fija) | |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP20 |
| IP20 | |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 8 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Disposición de la entrada de cable, lado de campo (EF005928) | Otros |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | Otros |
| Tipo de contacto enchufable, lado de la caja (EF008386) | Macho (enchufe) |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 5 m |
| Material de la vaina del cable (EF004136) | Otros |
| Libre de halógenos (EF000025) | No |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -20 °C |
| Grado de protección (IP) (EF005474) | Otros |
