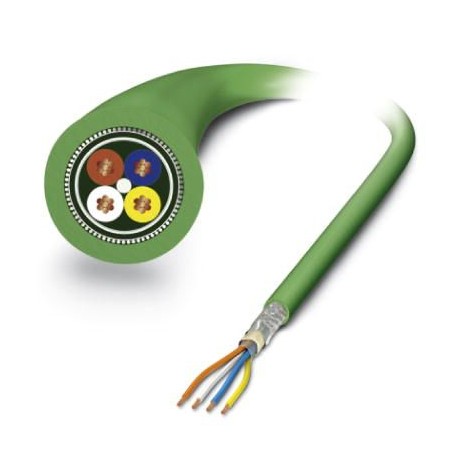

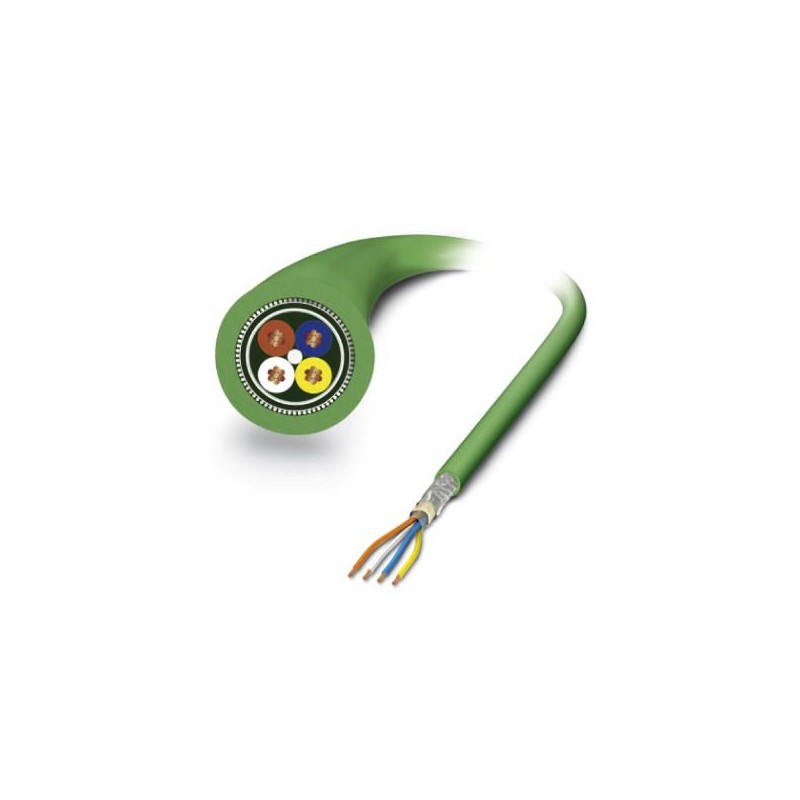

VS-OE-OE-93G-100,0 1419152 PHOENIX CONTACT Por metros, Cable de datos, PROFINET CAT5 (100 MBit/s), EtherCAT®..
VS-OE-OE-93G-100,0
1419152
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Por metros, Cable de datos, PROFINET CAT5 (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), apantallado, PVC/PVC, verde RAL 6018, 4-conductores (1x4xAWG22/7, SF/TQ), color conductores individuales: blanco, amarillo, azul, naranja, longitud de cable: 100 m
Cable de datos, EtherCAT® CAT5 (100 MBit/s), 4-polos, PVC/PVC, verde RAL 6018, apantallado, extremo de cable libre, a extremo de cable libre, longitud de cable: 100 m
Cables / Conductores > Cable de datos y comunicación (cobre)
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1419152 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1LFA - |
| Página del catálogo | Página 314 (PC_2011) |
| EAN | 4046356540766 |
| Peso por unidad (sin incluir el embalaje) | 6.473,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Cable
| Tipo de cable | PROFINET PVC flexible CAT5 |
|---|---|
| Tipo de cable (abreviatura) | 93B |
| UL AWM Style | 21694 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT®CAT5 (IEC 11801), 100 MBit/s | |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,55 mm |
| Colores de conductor | Blanco, amarillo, azul, naranja |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina con forrado de aluminio, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 85 % |
| Envoltura exterior, color | verde RAL 6018 |
| Grosor de pared envoltura exterior | aprox. 0,9 mm |
| Diámetro exterior del cable D | 6,5 mm ±0,2 mm |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Peso del cable | 67 kg/km |
| Envoltura exterior, material | PVC |
| Material Envoltura interior | PVC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu estañado |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia propia | 100 Ω ±15 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Velocidad de señales | 0,66 c |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 2000 V (50 Hz, 1 min) |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV según UL 1581, sección 1200 |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (cable, disposición móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -50 °C ... 70 °C |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Característica | Valor |
|---|---|
| Superficie del conductor (EF010804) | Otros |
| Diámetro del conductor (EF001621) | 1.55 mm |
| Sección nominal del conductor (EF000060) | 0.34 mm² |
| Clase del conductor (EF001632) | Clase 2 = rígido de varios hilos |
| Número de hilos (EF001792) | 4 |
| Material de aislamiento del conductor (EF000061) | Otros |
| Especificación aislamiento del conductor (EF011805) | Polietileno (PE) |
| Tipo de identificación de los conductores (EF000067) | Otros |
| Apantallado sobre elemento de trenzado (EF001623) | Lámina + trenzado |
| Cable con obturación longitudinal (EF011011) | No |
| Cable con obturación radial (EF011012) | No |
| Apto para instalación subterránea (EF003689) | No |
| Revestimiento de protección (EF001691) | Ninguno |
| Material de cubierta (EF001625) | Policloruro de vinilo (PVC) |
| Especificación del material de cubierta (EF011806) | Otros |
| Color de cubierta exterior (EF001618) | Otros |
| Baja emisión de humos según EN IEC 61034-2 (EF003799) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Diámetro exterior aprox. (EF003921) | 6.5 mm |
| Radio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802) | 46 mm |
| Radio de curvatura mín. permitido, instalación fija (EF011803) | 20 mm |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Categoría (EF001619) | Otros |
