Ver más grande

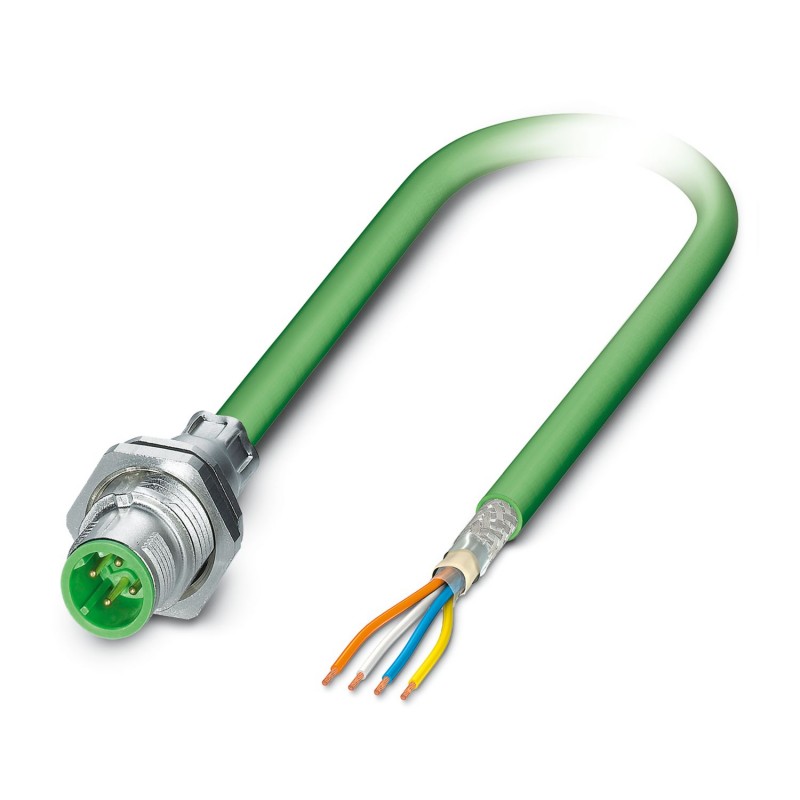

VS-MSDBPS-OE-93G-LI/2,0 1419140 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., EtherCAT® CAT5 (IE..
VS-MSDBPS-OE-93G-LI/2,0
1419140
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., EtherCAT® CAT5 (IEC 11801:2002) (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PVC sin halógenos, verde RAL 6018, apantallado, Conector macho, recto, M12-SPEEDCON, D-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 2 m, PROFINET PVC flexible CAT5, se espera que este artículo no contenga plomo a partir del primer trimestre de 2027 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., EtherCAT® CAT5 (IEC 11801:2002) (100 MBit/s), EtherCAT® CAT5 (100 MBit/s), 4-polos, PVC, verde RAL 6018, apantallado, Conector macho, recto, M12-SPEEDCON, codificación: D, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 2 m, PROFINET PVC flexible CAT5, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1239231
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Observación referente al funcionamiento | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
| Generalidades | Tipo de conexión de contacto Conexión crimpada |
| Indicación de seguridad | |
| Indicaciones de seguridad | ADVERTENCIA: los conectores no se deben enchufar ni desenchufar bajo carga. La inobservancia y el empleo inadecuado pueden provocar daños materiales y lesiones personales. |
| • ADVERTENCIA: ponga en servicio solo productos en perfecto estado. Se debe comprobar periódicamente la presencia de daños en los productos. Retire inmediatamente los productos defectuosos. Sustituya los productos dañados. No es posible repararlos. | |
| • ADVERTENCIA: solo el personal cualificado especializado en electrotecnia puede instalar y utilizar el producto, siempre teniendo en cuenta las siguientes indicaciones de seguridad. El personal especializado debe estar familiarizado con los fundamentos de la electrotecnia. Debe ser capaz de identificar y evitar peligros. El símbolo correspondiente del embalaje indica que para la instalación y el funcionamiento se precisa personal especializado en electrotecnia. | |
| • Los productos son aptos para los ámbitos de aplicación de la construcción de equipos eléctricos, sistemas de control e instalaciones. | |
| • En caso de empleo de los conectores en exteriores, se deben proteger especialmente frente a las influencias del entorno. | |
| • Los productos confeccionados no se pueden manipular ni abrir de forma no autorizada. | |
| • Emplee solo conectores de acoplamiento que cumplan los datos técnicos de las normas indicadas (p. ej. las indicadas en los accesorios del producto de la página web en phoenixcontact.com/products). | |
| • El usuario será responsable del empleo del producto directamente junto con productos de otros fabricantes. | |
| • Con tensiones de servicio > 50 V AC, las carcasas de conectores conductoras eléctricamente deben conectarse a tierra | |
| • Al tender el cable, compruebe que la carga de tracción aplicada a los conectores no supere los límites determinados en las normas. | |
| • Tenga en cuenta los datos técnicos correspondientes. Encontrará los datos: o en el producto o en la etiqueta del embalaje o en la documentación suministrada o en la página web phoenixcontact.com/products seleccionando el producto | |
| • Utilice únicamente la herramienta que recomienda Phoenix Contact | |
| • No cierre los conectores enchufados con un capuchón. Encontrará el accesorio adecuado en la sección de accesorios del artículo, en phoenixcontact.com/products | |
| • Compruebe que la tierra funcional o de protección esté correctamente conectada. | |
| • Al agrupar varios circuitos eléctricos en un cable y/o en un conector se aplican las normas VDE 0100/1.97 § 411.1.3.2 y DIN EN 60 204/11.98 § 14.1.3 | |
| • El conector se calienta durante un funcionamiento normal. En función de las condiciones ambientales, podría calentarse además la superficie del conector. En este caso, el usuario será el encargado de colocar las indicaciones de advertencia (p. ej. DIN EN ISO 13732-1:2008-12). | |
Propiedades del artículo
| Tipo de producto | Cable de datos confeccionado |
| Tipo de sensor | EtherCAT® |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Codificación | D |
| Tipo de rosca | M12 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Propiedades de aislamiento | |
| Categoría de sobretensión | II |
| Grado de polución | 3 |
Interfaces
| Sistema bus | EtherCAT® |
| Tipo de señal/categoría | EtherCAT® CAT5 (IEC 11801:2002), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s |
Propiedades eléctricas
| Tensión transitoria de dimensionamiento | 2,5 kV |
| Resistencia de contacto | ≤ 3 mΩ |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Tensión nominal UN | 250 V |
| Corriente nominal IN | 4 A (Macho/hembra según IEC 61076-2-101; se deben tener en cuenta los datos técnicos del cable) |
| Medio de transmisión | Cobre |
| Características de transmisión (categoría) | CAT5 (IEC 11801:2002) |
Propiedades mecánicas
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
Datos del material
| Clase de inflamabilidad según UL 94 | V0 |
| Material junta | FKM |
| Material contacto | CuZn |
| Material superficie del contacto | Ni/Au |
| Material soporte de contactos | PA 6.6 |
| Material conexión por tornillo | Latón, niquelado |
| Envoltura exterior, material | PVC |
Datos de conexión
| Tecnología de conexión | |
| Tipo de conexión | Conexión de cable |
| Conexión de conductores | |
| Tipo de conexión del contacto | Macho |
| Tipo de conexión | Conexión de cable |
| Par de apriete | 2 Nm ... 3 Nm (por el lado de montaje) |
Conectores
| Conexión 1 | |
| Construcción cabecera | Conector macho |
| Salida de cables cabecera | recto |
| Tipo de rosca cabecera | M12 |
| Tipo de bloqueo cabecera | SPEEDCON |
| Codificación | D |
| Conexión 2 | |
| Construcción cabecera | extremo de cable libre |
Cable/línea
| Longitud del cable | 2 m |
| PROFINET PVC flexible CAT5 [93B] | |
| Esquema de dimensiones |  |
| Peso del cable | 67 kg/km |
| UL AWM Style | 21694 |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | PROFINET PVC flexible CAT5 [93B] |
| Diseño de conductores | 1x4xAWG22/7, SF/TQ |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,55 mm |
| Diámetro exterior del cable | 6,50 mm ±0,2 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | verde RAL 6018 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE |
| Conductor individual, color | blanco, amarillo, azul, naranja |
| Grosor de pared Envoltura exterior | aprox. 0,90 mm |
| Cableado total | Cuadretes en estrella |
| Cubierta visual de pantalla | 85 % |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia característica | 100 Ω ±15 Ω (a 100 MHz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Menor radio de flexión, montaje fijo | 20 mm |
| Menor radio de flexión, montaje móvil | 46 mm |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación de pantalla | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV (según UL 1581, sección 1200) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (Cable, disposiCión móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Índice de protección | IP67 (En estado enchufado) |
| IP65 (En estado enchufado) | |
| IP65/IP67 | |
| Temperatura ambiente (servicio) | -25 °C ... 85 °C (macho / hembra) |
| -40 °C ... 85 °C (sin accionamiento mecánico) | |
Normas y especificaciones
| M12 | |
| Denominación de norma | Conector M12 |
| Normas/disposiciones | IEC 61076-2-101 |
| Característica | Valor |
|---|---|
| Estilo de contacto (EF001587) | Otros |
| Número de contactos de datos (EF012232) | 0 |
| Número de contactos de potencia (EF012216) | 0 |
| Número de contactos de control (EF012217) | 4 |
| Tipo de carcasa (EF006980) | Recto |
| Corriente nominal In (EF008250) | 4 A |
| Temperatura ambiente (EF002386) | -25 °C |
| Tensión nominal (EF000228) | 250 V |
| Categoría de sobretensión (EF006785) | II |
| Grado de contaminación (EF006786) | 3 |
| Material de recubrimiento del contacto (EF004020) | Níquel |
| Material de carcasa (EF001596) | Plástico |
| Material del anillo roscado (EF012304) | Otros |
| Mecanismo de bloqueo (EF000208) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Con conductor de protección (EF007468) | No |
| Grado de protección (IP), montado (EF007466) | IP67 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Armadura (EF000881) | Sí |
| Con indicación de estado (EF001602) | No |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1419140-VS-MSDBPS-OE-93G-LI/2,0 | 149 Kbytes |
|
