VS-FSDBPS-IP20-93G-LI/2,0 1419146 PHOENIX CONTACT Cable EtherCAT® confeccionado, apantallado, de cuadretes e..
VS-FSDBPS-IP20-93G-LI/2,0
1419146
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.

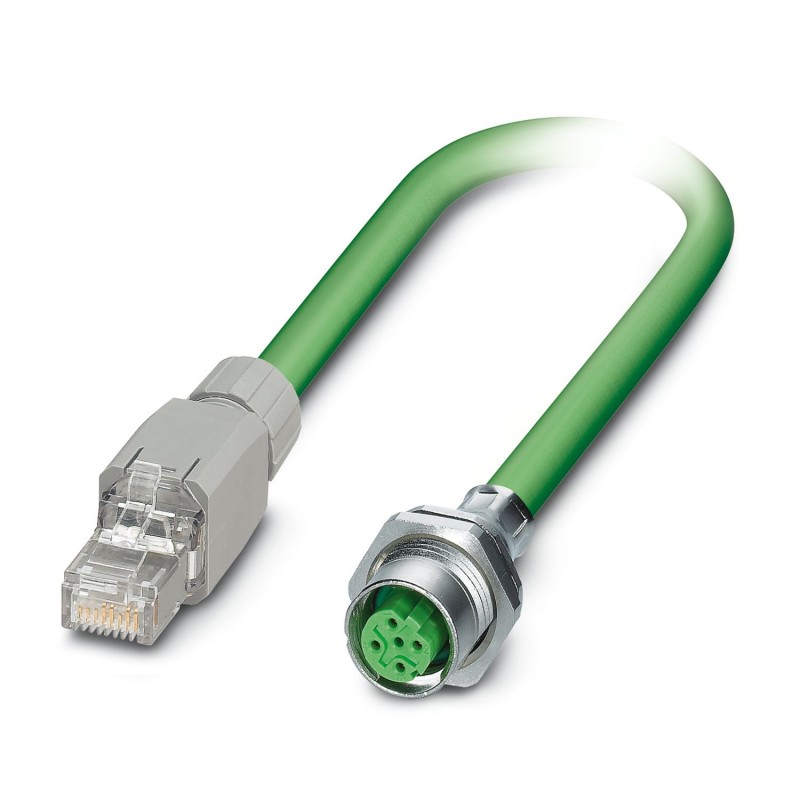

Cable EtherCAT® confeccionado, apantallado, de cuadretes en estrella, AWG 22 flexible (7 hilos), RAL 6018 (amarillo-verde), conector hembra de montaje incorporado M12, SPEEDCON, 4 polos a conector macho RJ45/IP20, longitud: 2,0 m
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲| Tipo de montaje | Montaje en pared trasera/montaje atornillado |
| Tipo de producto | Conectores circulares (lado del equipo) |
| Tipo de sensor | EtherCAT® |
| Número de polos | 4 |
| Número de salidas de cable | 1 |
| Apantallado | sí |
| Salida de cables | recta |
| Clase de inflamabilidad según UL 94 | V0 |
| Envoltura exterior, material | PVC |
| Material Conductor | Conductor Cu estañado |
| Medio de transmisión | Cobre |
| Datos mecánicos | |
| Ciclos de enchufe | ≥ 100 |
| Conexión 1 | |
| Construcción | Hembra de montaje incorporado recta M12 |
| Sistema de bloqueo | SPEEDCON |
| Tipo de codificación | A |
| Índice de protección | IP65/IP67 |
| Conexión 2 | |
| Construcción | Conector recta RJ45 |
| Índice de protección | IP20 |
| Longitud del cable | 2,00 m |
| PROFINET PVC flexible CAT5 [93B] | |
| Esquema de dimensiones |  |
| Peso del cable | 67 kg/km |
| UL AWM Style | 21694 |
| Número de polos | 4 |
| Apantallado | sí |
| Tipo de cable | PROFINET PVC flexible CAT5 [93B] |
| Diseño de conductores | 1x4xAWG22/7, SF/TQ |
| Tiempo de tránsito de señales | 5,3 ns/m |
| Velocidad de señales | 0,66 c |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Línea de señales AWG | 22 |
| Sección de línea | 4x 0,34 mm² |
| Diámetro de conductor incl. aislamiento | 1,55 mm |
| Diámetro exterior del cable | 6,50 mm ±0,2 mm |
| Envoltura exterior, material | PVC |
| Envoltura exterior, color | verde RAL 6018 |
| Material Conductor | Conductor Cu estañado |
| Material Aislamiento de conductor | PE |
| Conductor individual, color | blanco, amarillo, azul, naranja |
| Grosor de pared Envoltura exterior | aprox. 0,90 mm |
| Cableado total | Cuadretes en estrella |
| Cubierta visual de pantalla | 85 % |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Impedancia de transferencia | ≤ 20,00 mΩ/m (a 10 MHz) |
| Resistencia al pulido | ≤ 120,00 Ω/km |
| Impedancia característica | 100 Ω ±15 Ω (a 100 MHz) |
| Tensión nominal Cable | 600 V |
| Tensión de prueba Conductor/Conductor | 2000 V (50 Hz, 1 min.) |
| Tensión de prueba Conductor/Pantalla | 2000,00 V (50 Hz, 1 min.) |
| Radio de curvatura mínimo, colocado de forma fija | 3 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 7 x D |
| Menor radio de flexión, montaje fijo | 20 mm |
| Menor radio de flexión, montaje móvil | 46 mm |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 70 dB (a 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (a 20 MHz) | |
| 60 dB (a 31,25 MHz) | |
| 55 dB (a 62,5 MHz) | |
| 50 dB (a 100 MHz) | |
| Atenuación de pantalla | 2,1 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,3 dB (a 10 MHz) | |
| 8 dB (con 16 MHz) | |
| 9 dB (a 20 MHz) | |
| 11,4 dB (a 31,25 MHz) | |
| 16,5 dB (a 62,5 MHz) | |
| 21,3 dB (a 100 MHz) | |
| Resistencia a las llamas | según UL 1685 (CSA FT 4) |
| Resistencia al aceite | Resistente al aceite con restricciones |
| Otras resistencias | resistente a los rayos UV (según UL 1581, sección 1200) |
| Temperatura ambiente (servicio) | -40 °C ... 70 °C (cable, disposición fija) |
| -40 °C ... 70 °C (Cable, disposiCión móvil) | |
| Temperatura ambiente (disposición) | -20 °C ... 60 °C |
| Condiciones ambientales | |
| Índice de protección | IP20 (Conector enchufable RJ45) |
| IP67 (Conector M12) | |
| IP20 | |
| Temperatura ambiente (servicio) | -10 °C ... 60 °C (cable, disposición fija) |
| -5 °C ... 50 °C (Cable, disposiCión móvil) | |
| Característica | Valor |
|---|---|
| Número de polos (EF001391) | 4 |
| Ejecución de conexión eléctrica, lado de campo (EF005525) | Otros |
| Tipo de contacto enchufable, lado de campo (EF006269) | Macho (enchufe) |
| Disposición de la entrada de cable, lado de campo (EF005928) | Recto |
| Ejecución de conexión eléctrica, lado de carcasa (EF005524) | M12 |
| Disposición de la entrada de cable, en el lado de la carcasa (EF005927) | Recto |
| Longitud de cable (EF000536) | 2 m |
| Material de la vaina del cable (EF004136) | Policloruro de vinilo (PVC) |
| Libre de halógenos (EF000025) | Sí |
| Color de la vaina del cable (EF008249) | Otros |
| Con indicador LED (EF005950) | No |
| Armadura (EF000881) | Sí |
| Irradiado (EF004115) | No |
| Material del cuerpo de contacto (EF008248) | Otros |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -40 °C |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Grado de protección (IP) (EF005474) | Otros |
