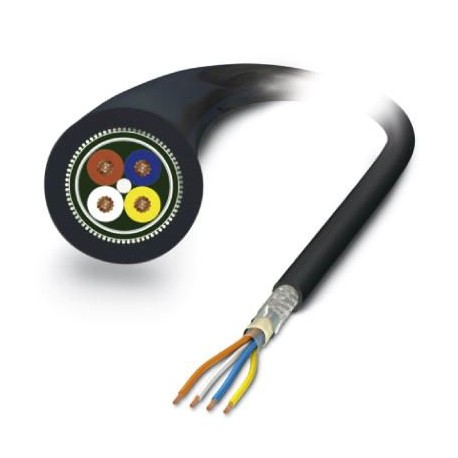

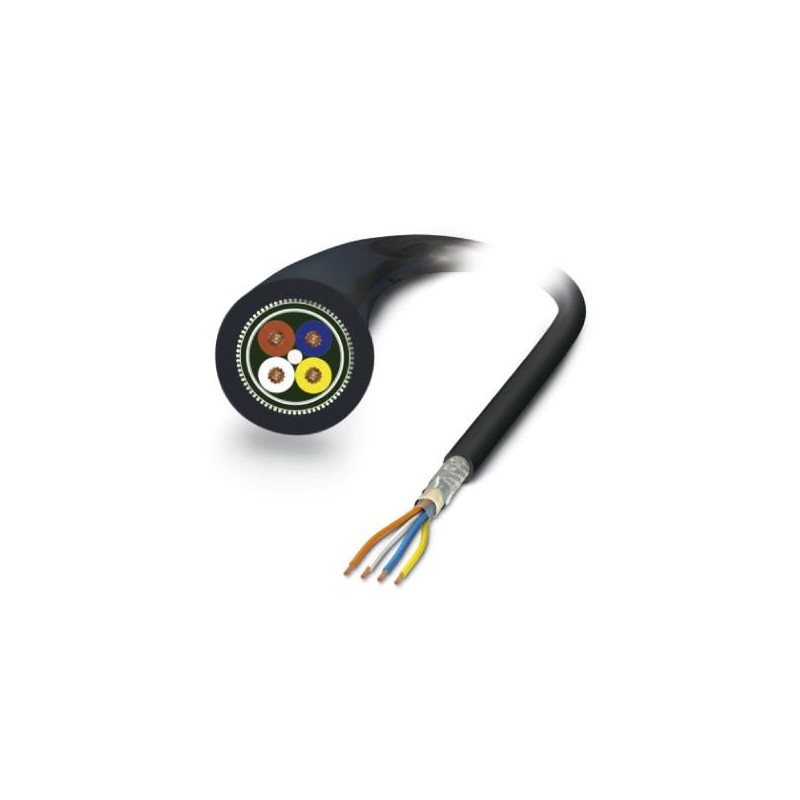

VS-OE-OE-936-100,0 1416570 PHOENIX CONTACT Por metros, Cable de datos, PROFINET CAT5 (100 MBit/s), apantalla..
VS-OE-OE-936-100,0
1416570
PHOENIX_CONTACT
Producto bajo demanda, no admite devolución.
Por metros, Cable de datos, PROFINET CAT5 (100 MBit/s), apantallado, PE-X sin halógenos, negro RAL 9005, 4-conductores (1x4xAWG22/7, SF/TQ), color conductores individuales: blanco-azul, naranja-amarillo, longitud de cable: 100 m
Cable de datos, PROFINET CAT5 (100 MBit/s), 4-polos, PE-X sin halógenos, negro RAL 9005, apantallado, extremo de cable libre, a extremo de cable libre, longitud de cable: 100 m
Cables / Conductores > Cable de datos y comunicación (cobre)
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1416570 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | BF1LFA - |
| Página del catálogo | Página 240 (PC_2009) |
| EAN | 4046356479264 |
| Peso por unidad (sin incluir el embalaje) | 7.527,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Cable
| Tipo de cable | Aplicaciones ferroviarias PROFINET |
|---|---|
| Tipo de cable (abreviatura) | 936 |
| Tipo de señal/categoría | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| Construcción de cable | 1x4xAWG22/7; SF/TQ |
| Sección de conductor | 4x 0,34 mm² |
| Línea de señales AWG | 22 |
| Construcción del conductor cable de señales | 7x 0,25 mm |
| Diámetro de los conductores, aislamiento incluido | 1,95 mm |
| Colores de conductor | blanco-azul, naranja-amarillo |
| Cableado total | Cuadretes en estrella |
| Apantallamiento | Lámina de aluminio revestida de plástico, malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 100 % |
| Envoltura exterior, color | negro RAL 9005 |
| Grosor de pared envoltura exterior | ≥ 0,8 mm |
| Diámetro exterior del cable D | 7,25 mm ±0,3 mm |
| Radio de curvatura mínimo, colocado de forma fija | 6 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 10 x D |
| Peso del cable | 81 g/m |
| Envoltura exterior, material | PE-X |
| Material Aislamiento de conductor | PE-X |
| Material Conductor | Hilo trenzado de Cu plateado |
| Resistencia del conductor | ≤ 54,4 Ω/km |
| Capacidad de servicio | ≤ 65 pF (conductor-conductor) |
| ≤ 100 pF (conductor-pantalla) | |
| Impedancia propia | 100 Ω ±5 Ω (f = 100 MHz) |
| Atenuación paradiafónica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (a 4 MHz) | |
| 67 dB (a 10 MHz) | |
| 60 dB (a 31,5 MHz) | |
| 56 dB (a 62,5 MHz) | |
| 53 dB (a 100 MHz) | |
| Atenuación telediafónica (FEXT) | 80 dB (con 1 MHz) |
| 70 dB (a 4 MHz) | |
| 65 dB (a 10 MHz) | |
| 58 dB (a 31,5 MHz) | |
| 59 dB (a 62,5 MHz) | |
| 67 dB (a 100 MHz) | |
| Atenuación | 2 dB (con 1 MHz) |
| 4 dB (a 4 MHz) | |
| 6,5 dB (a 10 MHz) | |
| 10,5 dB (a 31,5 MHz) | |
| 14 dB (a 62,5 MHz) | |
| 18 dB (a 100 MHz) | |
| Atenuación de retorno (RL) | 35 dB (a 4 MHz) |
| 35 dB (a 10 MHz) | |
| 35 dB (a 31,5 MHz) | |
| 33 dB (a 62,5 MHz) | |
| 33 dB (a 100 MHz) | |
| Velocidad de señales | 66 c |
| Atenuación de pantalla | 40 dB (30 MHz ≤ f ≤ 100 MHz) |
| Impedancia de transferencia | 200,00 mΩ/m (f ≤ 30 MHz) |
| Tensión nominal Cable | 300 V AC |
| Tensión de prueba Cable | 2000 V AC (50 Hx, 5 minutos) |
| Protección antiincendios en vehículos sobre carriles | BS 6853 (Categoría Ia, Ib, II) |
| GM/RT 2130 (Categoría Ia, Ib, II) | |
| EN 45545 (Nivel de peligro HL1 - HL3) | |
| DIN 5510 (Nivel protección incendios 1, 2, 3, 4) | |
| NF F16-101 (Categoría A1, A2, B) | |
| NF F16-101 (Clase C / F0) | |
| NFPA 130 | |
| UNI CEI 11170 (Nivel de peligro LR1 - LR4) | |
| Resistencia a las llamas | EN 60332-1-2 |
| EN 50266 | |
| EN 60332-3-25 | |
| NF C32-070, 2.1 | |
| NF C32-070, 2.2 | |
| UL 1685, 12 (FT4) | |
| según ISO 6722-1 5.22 (UN ECE-R 118.01) | |
| Ausencia de halógenos | según EN 50267-2-1 |
| Resistencia al aceite | según IRM 902, 72 h a 100 °C |
| Otras resistencias | resistente contra carburantes según IRM 903, 168 h a 70 °C |
| Densidad de gas de combustión | BS 6853 D.8.7 |
| EN 61034-2 | |
| UL 1685, 12 (FT4) | |
| Corrosión de gases del incendio | EN 50267-2-2 |
| Toxicidad de gases del incendio | BS 6853 B.1 |
| EN 50305, 9.2 | |
| Temperatura ambiente (servicio) | -50 °C ... 90 °C (cable, disposición fija) |
| -40 °C ... 90 °C (cable, disposición móvil) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060307eCl@ss 4.127060307eCl@ss 5.027060307eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Característica | Valor |
|---|---|
| Superficie del conductor (EF010804) | Otros |
| Diámetro del conductor (EF001621) | 1.95 mm |
| Sección nominal del conductor (EF000060) | 0.34 mm² |
| Clase del conductor (EF001632) | Clase 2 = rígido de varios hilos |
| Número de hilos (EF001792) | 4 |
| Tipo de identificación de los conductores (EF000067) | Otros |
| Apantallado sobre elemento de trenzado (EF001623) | Lámina + trenzado |
| Cable con obturación longitudinal (EF011011) | No |
| Cable con obturación radial (EF011012) | No |
| Apto para instalación subterránea (EF003689) | No |
| Revestimiento de protección (EF001691) | Ninguno |
| Material de cubierta (EF001625) | Otros |
| Especificación del material de cubierta (EF011806) | Otros |
| Color de cubierta exterior (EF001618) | Otros |
| Baja emisión de humos según EN IEC 61034-2 (EF003799) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Diámetro exterior aprox. (EF003921) | 7.25 mm |
| Radio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802) | 73 mm |
| Radio de curvatura mín. permitido, instalación fija (EF011803) | 44 mm |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -40 °C |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -50 °C |
| Categoría (EF001619) | Otros |
