PHOENIX_CONTACTConexión dispositivos de campoVS-FSDBPS-OE-937-2,0 1402764 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 MB..

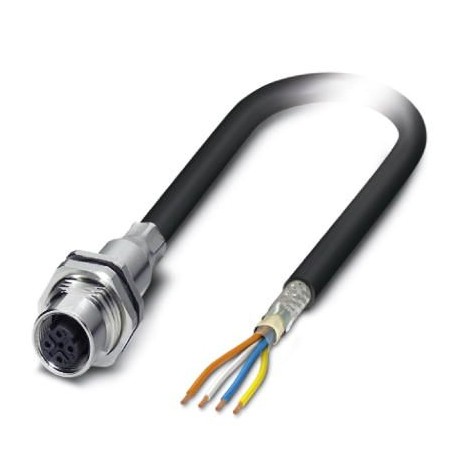

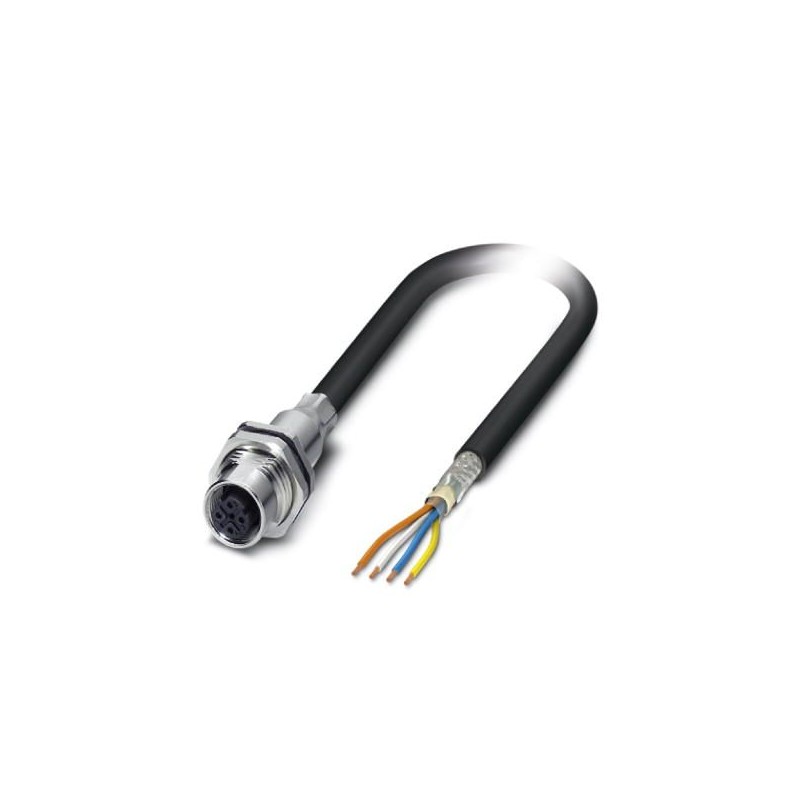

PHOENIX_CONTACT VS-FSDBPS-OE-937-2,0 1402764 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

VS-FSDBPS-OE-937-2,0 1402764 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 MB..

Referencia: VS-FSDBPS-OE-937-2,0

Código: 1402764

Fabricante: PHOENIX_CONTACT

Descripción:

Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-polos, PE-X sin halógenos, verde RAL 6018, apantallado, Hembra de conexión, recto, M12-SPEEDCON, D-codificación, a extremo de cable libre, Conexión de cable, longitud de cable: 2 m, 0,34 mm², PROFINET, se espera que este artículo no contenga plomo a partir del primer trimestre de 2027 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., PROFINET CAT5 (100 MBit/s) CAT5 (100 MBit/s), 4-polos, PE-X sin halógenos, verde RAL 6018, apantallado, Hembra de conexión, recto, M12-SPEEDCON, codificación: D, a extremo de cable libre, Montaje en pared trasera, Conexión por terminal, longitud de cable: 5 m, 0,34 mm², PROFINET, Producto alternativo según RoHS II sin excepción 6c (Pb &lt. 0,1 %) código de art.: 1238686

Categorías:

  • Conectores > Conductor circular, de montaje (con cable)
  • PHOENIX_CONTACT > Conexión dispositivos de campo

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • PDF
  • Opiniones
Garantía, reparación y devolución.

Precio unitario: 67,28 €

Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Calcule su precio por cantidad

CantidadPrecio

Plazo estándar: 2-3 semanas.

  • Estos plazos son una estimación y podrían variar una vez tramitado el pedido del artículo.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos mercantiles

Clave de pedido1402764
Unidad de embalaje1 pcs
Clave de ventaABQCEC -
EAN4046356631372
Peso por unidad (sin incluir el embalaje)151,800 g
Número de tarifa arancelaria85444210
País de origenDE (Alemania)

Datos mecánicos

Número de polos4
Apantalladosí
Ciclos de enchufe≥ 100
Diámetro de cable6,60 mm
Salida de cablesrecta
Construcción de cable1x4xAWG22/7; SF/TQ
Longitud de cable2 m
Índice de protecciónIP67
IP67
Número de salidas de cable1

Condiciones ambientales

Índice de protecciónIP67

Datos del material

Envoltura exterior, materialPE-X
Envoltura exterior, colornegro RAL 9005

Datos eléctricos

Características de transmisión (categoría)CAT5 (IEC 11801:2002)

Valores característicos cable

Tipo de cableAplicaciones ferroviarias PROFINET
Construcción de cable1x4xAWG22/7; SF/TQ
Sección de conductor4x 0,34 mm²
Línea de señales AWG22
Construcción del conductor cable de señales7x 0,25 mm
Diámetro de los conductores, aislamiento incluidoaprox. 1,5 mm
Diámetro exterior del cable6,6 mm ±0,4 mm
Colores de conductorblanco-azul, naranja-amarillo
Envoltura exterior, colornegro RAL 9005
Medio de transmisiónCobre
Resistencia del conductor≤ 54,4 Ω/km
Capacidad de servicio≤ 65 pF (conductor-conductor)
≤ 100 pF (conductor-pantalla)
Impedancia propia100 Ω ±5 Ω (f = 100 MHz)
Atenuación paradiafónica (NEXT)73 dB (con 1 MHz)
70 dB (a 4 MHz)
65 dB (a 10 MHz)
57 dB (a 31,5 MHz)
52 dB (a 62,5 MHz)
48 dB (a 100 MHz)
Amortiguación por ola2 dB (con 1 MHz)
4,4 dB (a 4 MHz)
7,4 dB (a 10 MHz)
14 dB (a 31,5 MHz)
20 dB (a 62,5 MHz)
26 dB (a 100 MHz)
Pérdida de retorno25 dB (a 4 MHz)
30 dB (a 10 MHz)
30 dB (a 31,5 MHz)
30 dB (a 62,5 MHz)
28 dB (a 100 MHz)
Velocidad de señales75 c
Atenuación de pantalla40 dB (30 MHz ≤ f ≤ 100 MHz)
Impedancia de transferencia200,00 mΩ/m (f ≤ 30 MHz)
Tensión nominal Cable300 V AC
Tensión de prueba Cable2000 V AC (50 Hx, 5 minutos)
Cableado totalCuadretes en estrella
ApantallamientoLámina de aluminio revestida de plástico, malla de hilos de cobre estañados
Envoltura exterior, materialPE-X
Material Aislamiento de conductorPE espumado
Material ConductorHilo trenzado de Cu plateado
Peso del cable70 kg/km
Radio de curvatura mínimo, colocado de forma fija6 x D
Resistencia a las llamasEN 60332-1-2
EN 50266
EN 60332-3-25
NF C32-070, 2.1
NF C32-070, 2.2
UL 1685, 12 (FT4)
según ISO 6722-1 5.22 (UN ECE-R 118.01)
Ausencia de halógenossegún EN 50267-2-1
Resistencia al aceitesegún IRM 902, 72 h a 100 °C
Otras resistenciasresistente contra carburantes según IRM 903, 168 h a 70 °C
Temperatura ambiente (servicio)-50 °C ... 90 °C (cable, disposición fija)
-40 °C ... 90 °C (cable, disposición móvil)

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones

ETIM for 1402764 Material de instalación de redes de telecomunicación DNT/FNT (EC001262)

CaracterísticaTipo de cable (EF000081)
ValorOtros
CaracterísticaCategoría (EF001619)
Valor5
CaracterísticaLongitud (EF001438)
Valor5 m
CaracterísticaTipo de conector Conector 1 (EF002505)
ValorOtros
CaracterísticaTipo de conector Conector 2 (EF002506)
ValorOtros
CaracterísticaColor de cubierta exterior (EF001618)
ValorOtros
CaracterísticaPestillo de protección (EF005199)
ValorNo
CaracterísticaColor de la manga anti-pliegue (EF004669)
ValorNegro
CaracterísticaResistente al aceite según EN IEC 60811-404 (EF009770)
ValorNo
CaracterísticaConstrucción del cable (EF003433)
ValorOtros
CaracterísticaAsignación de pines (EF000940)
Valor1:1
CaracterísticaCompatible with Grade2TV according to XP-C 90-483 (EFFR0001)
ValorNo
CaracterísticaCompatible with Grade3TV according to XP-C 90-483 (EFFR0002)
ValorNo
