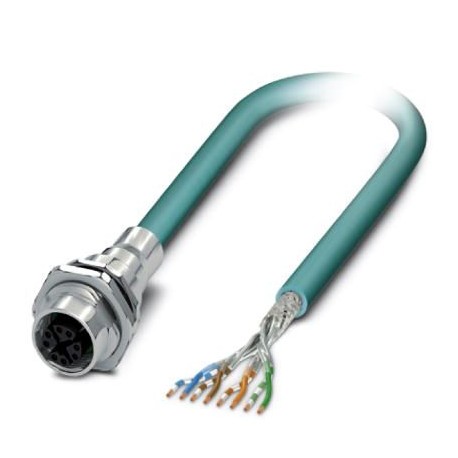

VS-FSBPXS-OE-94F/0,5 1424135 PHOENIX CONTACT Conect. enchuf. para apar. pared poster., Ethernet CAT6 sub A /..
VS-FSBPXS-OE-94F/0,5
1424135
PHOENIX_CONTACT
Conect. enchuf. para apar. pared poster., Ethernet CAT6A (10 GBit/s) CAT6A, 8-polos, PUR, azul agua RAL 5021, apantallado, Hembra de conexión, recto, M12-SPEEDCON, X-codificación, a extremo de cable libre, Línea de bus, longitud de cable: 0,5 m, Para aplicaciones ferroviarias, Ethernet 10 GBit, se espera que este artículo no contenga plomo a partir del segundo trimestre de 2026 de acuerdo con RoHS II sin excepción 6c (Pb <0,1 %), una alternativa sin plomo está disponible previamente a petición
Conect. enchuf. para apar. pared poster., Ethernet CAT6A (10 GBit/s) CAT6A, 8-polos, PUR, azul agua RAL 5021, apantallado, Hembra de conexión, recto, M12-SPEEDCON, codificación: X, a extremo de cable libre, Montaje en pared trasera, M16 x 1,5, Conexión de cable, longitud de cable: 0,5 m, Ethernet 10 GBit, Producto alternativo según RoHS II sin excepción 6c (Pb <. 0,1 %) código de art.: 1237433
Conectores > Conductor circular, de montaje (con cable)
Conexión dispositivos de campo
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 1424135 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | ABQCED - |
| Página del catálogo | Página 407 (C_2_2017) |
| EAN | 4046356692618 |
| Peso por unidad (sin incluir el embalaje) | 47,800 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Datos mecánicos
| Número de polos | 8 |
|---|---|
| Número de puestos enchufables | 1 |
| Ciclos de enchufe | ≥ 100 |
| Salida de cables | recta |
| Longitud de cable | 0,5 m |
| Resistencia de aislamiento | ≥ 100 MΩ |
| Índice de protección | IP67 |
| IP67, en estado bloqueado | |
| Número de salidas de cable | 1 |
| Tipo de observación | Observación referente al funcionamiento |
| Observación | Los valores eléctricos y mecánicos indicados requieren una pareja de conectores enchufables correctamente montados y bloqueados. Si el conector enchufable está desbloqueado y existe el peligro de contaminación, debe cerrarse el conector enchufable con un capuchón > IP54. Además, se deben considerar influencias por conductores, líneas o montaje de placas de circuito impreso. |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 90 °C (macho / hembra) |
|---|---|
| -40 °C ... 90 °C (sin accionamiento mecánico) | |
| Índice de protección | IP65 |
| IP67 |
Datos del material
| Clase de combustibilidad según UL 94 | V0 |
|---|---|
| Material soporte de contactos | PPA |
| Material contacto | CuZn |
| Material superficie del contacto | Au |
| Material unión atornillada | Fundición inyectada de cinc, niquelada |
| Material de la junta | FKM |
Datos eléctricos
| Tensión transitoria de dimensionamiento | 0,8 kV |
|---|---|
| Resistencia de aislamiento | ≥ 100 MΩ |
| Características de transmisión (categoría) | CAT6A |
Valores característicos cable
| Tipo de cable | Ethernet 10 GBit |
|---|---|
| Abreviatura de cable | 02YSC11Y |
| UL AWM Style | 20963 (80 °C / 30 V) |
| Construcción de cable | 4x2xAWG26/7; S/FTP |
| Sección de conductor | 4x 2x 0,14 mm² |
| Línea de señales AWG | 26 |
| Construcción del conductor cable de señales | 7x 0,16 mm |
| Diámetro de los conductores, aislamiento incluido | 1,04 mm |
| Diámetro exterior del cable | 6,4 mm ±0,2 mm |
| Colores de conductor | blanco / azul-azul, blanco / naranja-naranja, blanco / verde-verde, blanco / marrón-marrón |
| Envoltura exterior, color | azul agua RAL 5021 |
| Medio de transmisión | Cobre |
| Resistencia de aislamiento | ≥ 500 MΩ*km |
| Impedancia propia | 100 Ω ±5 Ω (a 100 MHz) |
| Atenuación paradiafónica (NEXT) | 75,3 dB (con 1 MHz) |
| 66,3 dB (a 4 MHz) | |
| 61,8 dB (a 8 MHz) | |
| 60,3 dB (a 10 MHz) | |
| 57,2 dB (con 16 MHz) | |
| 55,8 dB (a 20 MHz) | |
| 54,3 dB (a 25 MHz) | |
| 52,8 dB (a 31,25 MHz) | |
| 48,4 dB (a 62,5 MHz) | |
| 45,3 dB (a 100 MHz) | |
| 40,8 dB (a 200 MHz) | |
| 39,3 dB (a 250 MHz) | |
| 38,1 dB (a 300 MHz) | |
| 36,3 dB (a 400 MHz) | |
| 34,8 dB (a 500 MHz) | |
| Amortiguación por ola | 3,1 dB (con 1 MHz) |
| 5,7 dB (a 4 MHz) | |
| 8 dB (a 8 MHz) | |
| 8,9 dB (a 10 MHz) | |
| 11,2 dB (con 16 MHz) | |
| 12,6 dB (a 20 MHz) | |
| 14,1 dB (a 25 MHz) | |
| 15,8 dB (a 31,25 MHz) | |
| 22,5 dB (a 62,5 MHz) | |
| 28,7 dB (a 100 MHz) | |
| 41,4 dB (a 200 MHz) | |
| 46,6 dB (a 250 MHz) | |
| 51,4 dB (a 300 MHz) | |
| 60,1 dB (a 400 MHz) | |
| 67,9 dB (a 500 MHz) | |
| Pérdida de retorno | 20 dB (con 1 MHz) |
| 23 dB (a 4 MHz) | |
| 24,5 dB (a 8 MHz) | |
| 25 dB (a 10 MHz) | |
| 25 dB (con 16 MHz) | |
| 25 dB (a 20 MHz) | |
| 24,2 dB (a 25 MHz) | |
| 23,3 dB (a 31,25 MHz) | |
| 20,7 dB (a 62,5 MHz) | |
| 19 dB (a 100 MHz) | |
| 16,4 dB (a 200 MHz) | |
| 15,6 dB (a 250 MHz) | |
| 15,6 dB (a 300 MHz) | |
| 15,6 dB (a 400 MHz) | |
| 15,6 dB (a 500 MHz) | |
| Tiempo de tránsito de señales | 5,13 ns/m |
| Atenuación de pantalla | ≥ 80 dB (con 30 ... 100 MHz) |
| Tensión nominal Cable | ≤ 100 V |
| Tensión de prueba Conductor/Conductor | 700 V (50 Hz, 1 min) |
| Tensión de prueba Conductor/Pantalla | 700 V (50 Hz, 1 min) |
| Cableado de pares | 2 conductores como par |
| Tipo de apantallamiento de pares | Hoja revestida con aluminio |
| Cableado total | 4 pares como alma |
| Apantallamiento | Malla de hilos de cobre estañados |
| Cubierta visual de pantalla | 70 % |
| Envoltura exterior, material | PUR |
| Material Aislamiento de conductor | PE espumado |
| Material Conductor | Conductor Cu desnudo |
| Peso del cable | 42 kg/km |
| Radio de curvatura mínimo, colocado de forma fija | 4 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 8 x D |
| Resistencia a las llamas | según IEC 60332-1-2 |
| Ausencia de halógenos | según IEC 60754-1 |
| Resistencia al aceite | conforme a DIN EN 60811-2-1 |
| Temperatura ambiente (servicio) | -40 °C ... 80 °C (cable, disposición fija) |
| -20 °C ... 80 °C (cable, disposición móvil) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027060306eCl@ss 4.127060306eCl@ss 5.027060300eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027060308eCl@ss 8.027060308eCl@ss 9.027060308
| Característica | Valor |
|---|---|
| Longitud de cable (EF000536) | 0.5 mm |
| Tipo de contacto de enchufe, exterior (EF005528) | Ninguno |
| Método de montaje (EF000003) | Montaje pared posterior |
| Material de carcasa (EF001596) | Otros |
| Material de recubrimiento del contacto (EF004020) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V0 |
| Temperatura ambiente (EF002386) | 85 °C |
| Temperatura de operatividad (EF002393) | -25 °C |
| Tensión nominal (EF000228) | 50 V |
| Con conexión apantallada (EF002535) | Sí |
| Rosca (EF012303) | M12 |
| Número mín. de ciclos de acoplamiento (EF012212) | 100 |
| Grado de protección (IP), montado (EF007466) | Otros |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO CABLEADO SENSORES ACTUADORES Y CONECTORES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-1424135-VS-FSBPXS-OE-94F/0,5 | 157 Kbytes |
|
