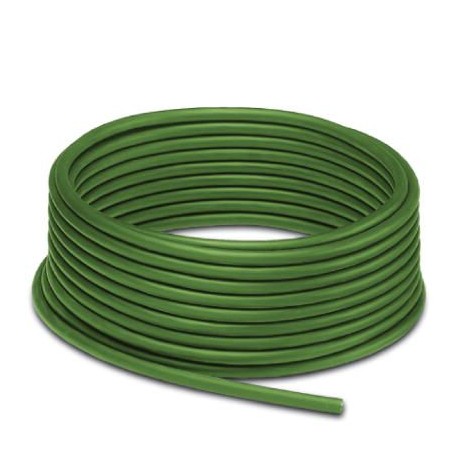

IBS RBC METER-T 2806286 PHOENIX CONTACT Por metros, Cable para bus remoto, INTERBUS, apantallado, PVC, verde..
IBS RBC METER-T
2806286
PHOENIX_CONTACT
1 m.
Producto bajo demanda, no admite devolución.
Por metros, Cable para bus remoto, INTERBUS, apantallado, PVC, verde mayo RAL 6017, 6-conductores (3 x 2 x 0,22 mm²), color conductores individuales: verde-amarillo, blanco-marrón, gris-rosa, disposición fija
Cables / Conductores > Cable de datos y comunicación (cobre)
Cables sensores y actuadores
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Comprados juntos habitualmente
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2806286 |
|---|---|
| Unidad de embalaje | 1 M |
| Clave de venta | BF1LEA - |
| Página del catálogo | Página 333 (C_8_2013) |
| EAN | 4017918074791 |
| Peso por unidad (sin incluir el embalaje) | 70,160 g |
| Número de tarifa arancelaria | 85444993 |
| País de origen | DE (Alemania) |
Cable
| Tipo de señal/categoría | INTERBUS |
|---|---|
| Construcción de cable | 3 x 2 x 0,22 mm² |
| Sección de conductor | 3x 2x 0,22 mm² |
| Construcción del conductor cable de señales | 7x 0,20 mm |
| Colores de conductor | Verde-amarillo, blanco-marrón, gris-rosa |
| Cableado de pares | 2 conductores como par |
| Cableado total | 3 pares como alma |
| Apantallamiento | Malla de hilos de cobre |
| Envoltura exterior, color | verde mayo RAL 6017 |
| Diámetro exterior del cable D | 7 mm |
| Radio de curvatura mínimo, colocado de forma fija | 7,5 x D |
| Radio de curvatura mínimo, colocado de forma flexible | 15 x D |
| Envoltura exterior, material | PVC |
| Material Aislamiento de conductor | PE |
| Material Conductor | Conductor Cu desnudo |
| Resistencia de aislamiento | ≥ 5 GΩ*km |
| Resistencia al pulido | ≤ 186,00 Ω/km |
| Capacidad de la línea | ≤ 60 nF/km (Con 800 Hz) |
| Impedancia propia | 120 Ω ±20 % (con 64 kHz) |
| 100 Ω ±15 % (con 1 MHz) | |
| Atenuación paradiafónica (NEXT) | ≥ 61 dB (con 772 kHz) |
| ≥ 59 dB (con 1 MHz) | |
| ≥ 55 dB (a 2 MHz) | |
| ≥ 50 dB (a 4 MHz) | |
| ≥ 46 dB (a 8 MHz) | |
| ≥ 44 dB (a 10 MHz) | |
| ≥ 41 dB (con 16 MHz) | |
| ≥ 40 dB (a 20 MHz) | |
| Atenuación | ≤ 15 dB/km (con 256 kHz) |
| ≤ 24 dB/km (con 772 kHz) | |
| ≤ 27 dB/km (con 1 MHz) | |
| ≤ 52 dB/km (a 4 MHz) | |
| ≤ 84 dB/km (a 10 MHz) | |
| ≤ 112 dB/km (con 16 MHz) | |
| ≤ 119 dB/km (a 20 MHz) | |
| Velocidad de señales | 0,66 c |
| Impedancia de transferencia | < 250,00 mΩ/m (a 30 MHz) |
| Tensión nominal Cable | 250 V (Valor de pico, no apto para alta intensidad) |
| Tensión de prueba Conductor/Conductor | 1500 Veff |
| Tensión de prueba Conductor/Pantalla | 1000 Veff |
| Resistencia a las llamas | según VDE 0472 parte 4, tipo de prueba B |
| según IEC 60332-1 | |
| Temperatura ambiente (servicio) | -30 °C ... 70 °C (cable, disposición fija) |
| -5 °C ... 70 °C (cable, disposición móvil) |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027250281eCl@ss 4.127250281eCl@ss 5.027061801eCl@ss 5.119030300eCl@ss 6.027061800eCl@ss 7.027061801eCl@ss 8.027061801eCl@ss 9.027061801
| Característica | Valor |
|---|---|
| Superficie del conductor (EF010804) | Otros |
| Sección nominal del conductor (EF000060) | 0.22 mm² |
| Clase del conductor (EF001632) | Clase 2 = rígido de varios hilos |
| Número de hilos (EF001792) | 6 |
| Material de aislamiento del conductor (EF000061) | Otros |
| Especificación aislamiento del conductor (EF011805) | Polietileno (PE) |
| Tipo de identificación de los conductores (EF000067) | Otros |
| Apantallado sobre elemento de trenzado (EF001623) | Trenzado |
| Trenzado (EF003802) | Otros |
| Cable con obturación longitudinal (EF011011) | No |
| Cable con obturación radial (EF011012) | No |
| Apto para instalación subterránea (EF003689) | No |
| Revestimiento de protección (EF001691) | Ninguno |
| Material de cubierta (EF001625) | Policloruro de vinilo (PVC) |
| Especificación del material de cubierta (EF011806) | Otros |
| Color de cubierta exterior (EF001618) | Otros |
| Baja emisión de humos según EN IEC 61034-2 (EF003799) | No |
| Resistente al aceite según EN IEC 60811-404 (EF009770) | No |
| Diámetro exterior aprox. (EF003921) | 7 mm |
| Radio de curvatura mín. permitido, uso flexible/movimiento libre (EF011802) | 105 mm |
| Radio de curvatura mín. permitido, instalación fija (EF011803) | 53 mm |
| Temperatura exterior del cable permitida durante el cableado/manipulación (EF001685) | -5 °C |
| Temperatura ambiente admisible del cable después del montaje sin vibración (EF001686) | -30 °C |
| Categoría (EF001619) | Otros |
