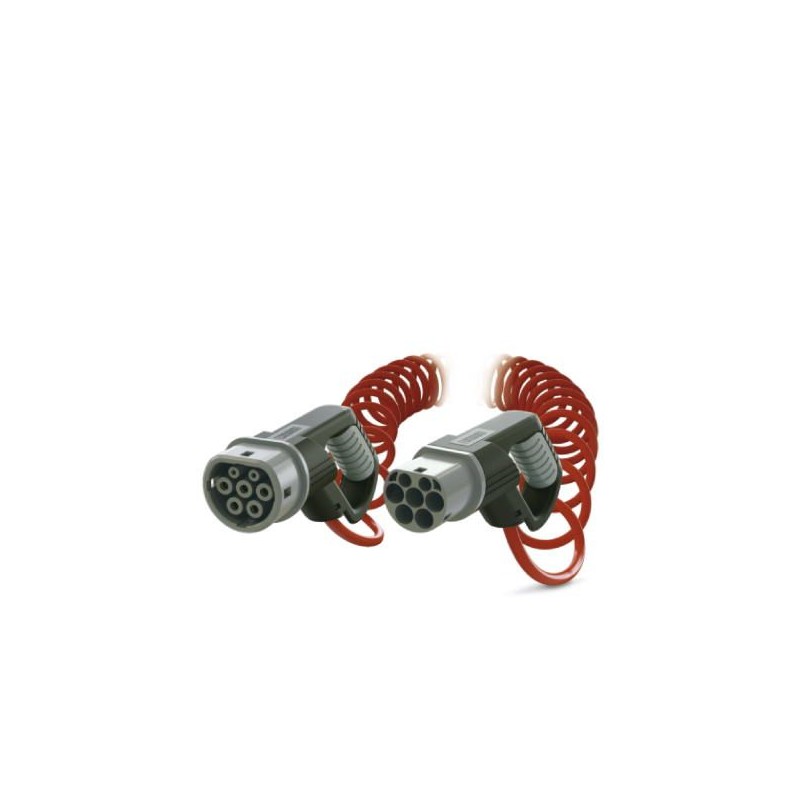

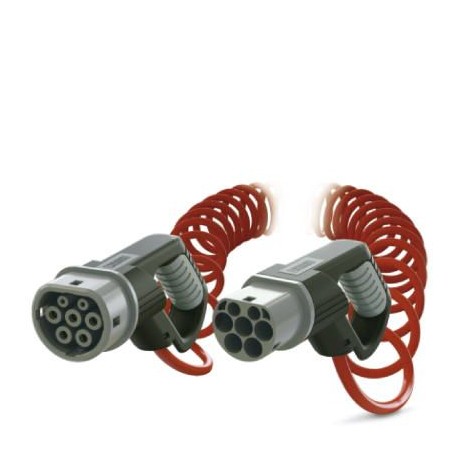

EV-T2M3PC-1AC20A-4,0M2,5EHRD00 1404563 PHOENIX CONTACT Cables de carga AC
EV-T2M3PC-1AC20A-4,0M2,5EHRD00
1404563
PHOENIX_CONTACT
Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones, Tipo 2, IEC 62196-2, 20 A / 250 V (AC), línea de diseño D-Line, cable: 4 m, rojo, En espiral, cara de enchufe: gris, zona de agarre: gris
Dispositivos enchufables industriales y especiales > Cable de carga E-Mobility
E-Mobility
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1404563 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | XWBAEC - |
| Página del catálogo | Página 723 (C_4_2015) |
| EAN | 4046356699686 |
| Peso por unidad (sin incluir el embalaje) | 1.859,000 g |
| Número de tarifa arancelaria | 85444290 |
| País de origen | DE (Alemania) |
Definición del producto
| Tipo de producto | Cable de carga AC móvil con conector de carga para vehículos y conector de carga para infraestructuras, con capuchones |
|---|---|
| Ejecución | D-Line |
| Normas/especificaciones | IEC 62196-2 |
| Estándar de carga | Tipo 2 |
| Modo de carga | Modo 3, caso B |
Dimensiones
| Anchura del conector de carga para vehículos | 60,00 mm |
|---|---|
| Altura del conector de carga para vehículos | 102,90 mm |
| Profundidad del conector de carga para vehículos | 229,60 mm |
| Anchura del conector de carga para infraestructuras | 60,00 mm |
| Altura del conector de carga para infraestructuras | 102,90 mm |
| Profundidad del conector de carga para infraestructuras | 229,60 mm |
| Longitud del cable | 4 m |
Condiciones ambientales
| Temperatura ambiente (servicio) | -30 °C ... 50 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 80 °C |
| Altitud máx. | 5000 m (sobre el nivel del mar) |
| Índice de protección | IP44 (enchufado, el índice de protección en estado operativo y enchufado podrá garantizarse únicamente cuando ambos elementos de conexión sean productos originales de Phoenix Contact o productos normalizados equivalentes) |
| IP44 (Capuchón) |
Propiedades eléctricas
| Potencia de carga máxima | 5 kW |
|---|---|
| Número de fases | 1 |
| Número de contactos de potencia | 3 (L1, N, PE) |
| Contactos de potencia corriente asignada | 20 A |
| Contactos de potencia tensión asignada | 250 V AC |
| Número de contactos de señal | 2 (CP, PP) |
| Contactos de aviso corriente asignada | 2 A |
| Contactos de aviso tensión asignada | 30 V AC |
| Tipo de transmisión de señales | Modulación de duración de impulsos |
| Nota acerca del tipo de conexión | Conexión engastada, no separable |
| Codificación de resistencia | 680 Ω (entre PE y PP) |
Características mecánicas
| Ciclos de enchufe | > 10000 |
|---|---|
| Fuerza de inserción | < 100 N |
| Fuerza de separación | < 100 N |
Design
| Línea de diseño | D-Line |
|---|---|
| Color carcasa | negro |
| Color cara de enchufe | gris |
| Color de la zona de agarre | gris |
| Color del capuchón | negro |
| Etiqueta | 14,1 mm x 44,8 mm (logotipo del cliente bajo demanda) |
Material
| Material carcasa | Plástico |
|---|---|
| Material de la zona de agarre | Plástico blando |
| Material capuchón | Plástico blando |
| Material cara de enchufe | Plástico |
| Superficie del material de los contactos | Ag |
Cable
| Estructura de cable | 3 x 2,5 mm² + 1 x 0,5 mm² (DIN EN 13602, VDE 0295 clase 5) |
|---|---|
| Clase de cable | Clase 5 |
| Diámetro exterior del cable | 10,5 mm ±0,5 mm |
| Tipo de cable | En espiral |
| Envoltura exterior, material | PUR |
| Envoltura exterior, color | rojo |
| Radio de flexión mínimo | 157,5 mm (15 x diámetro) |
| Diámetro de la espiral | 57 mm |
| Longitud de bloque | 0,5 m |
| Longitud útil | máx. 4 m |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 10 años; |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027141111eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127143400eCl@ss 6.027143400eCl@ss 7.027449001eCl@ss 8.027449001eCl@ss 9.027144705
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX TECNOLOGIA DE CARGA PARA ELECTROMOVILIDAD ES.pdf | 5 Mbytes |
|
| PHOENIX CONTACT-1404563-EV-T2M3PC-1AC20A-4,0M2,5EHRD00 | 184 Kbytes |
|
