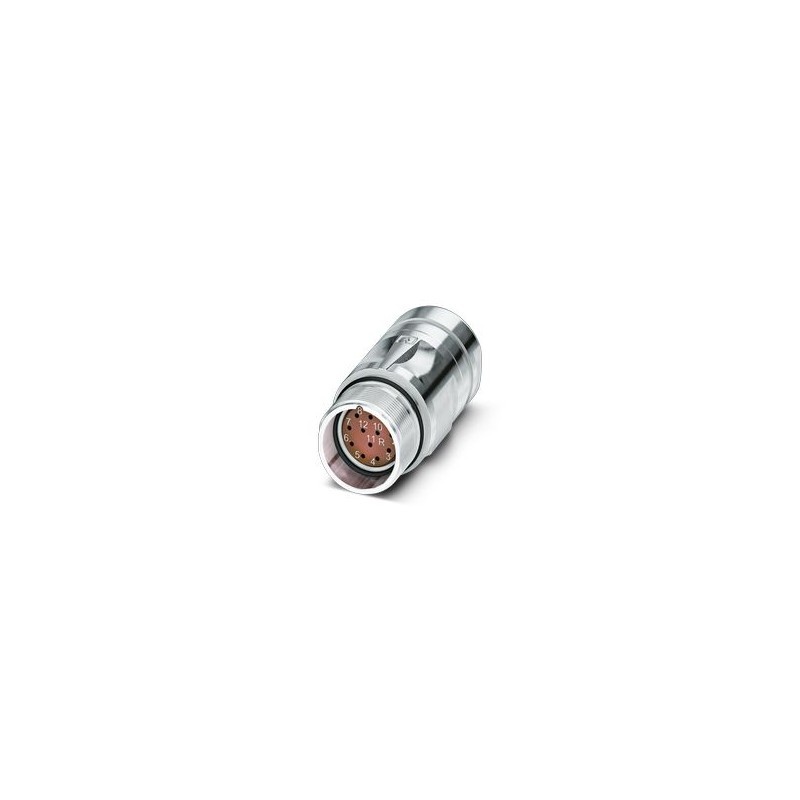

PHOENIX_CONTACT CA-17F1N8A9504X 1243934 - Imagen 1

Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

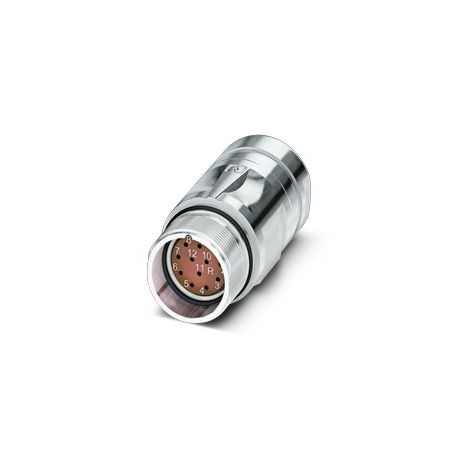

CA-17F1N8A9504X 1243934 PHOENIX CONTACT M23, Conector de acoplamiento, serie: CA, recto, apantallado: sí, pa..

Referencia: CA-17F1N8A9504X

Código: 1243934

Fabricante: PHOENIX_CONTACT

Descripción:

M23, Conector de acoplamiento, serie: CA, recto, apantallado: sí, para bloqueo estándar y SPEEDCON, Nº de polos: 17, Sentido de giro: Estándar, tipo de conexión del contacto: Hembra, Conexión crimpada, rango de diámetro de cable: 10 mm ... 14,5 mm, codificación: N, El artículo no contiene plomo según la directiva RoHS II sin la excepción 6c (Pb&lt. 0,1 %)
M23, Conector de unión, serie: CA, recto, apantallado: sí, para bloqueo estándar y SPEEDCON, No. de polos: 17, Sentido de rotación: estándar, Tipo de conexión de contacto: Hembra, Conexión de crimpado, Diámetro del cable: 10 mm 14,5 mm, codificación: N, El artículo está libre de plomo de acuerdo con RoHS II sin excepción 6c (Pb < 0,1 %)

Categorías:

  • PHOENIX_CONTACT > Conexión dispositivos de campo

Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

  • Más Información
  • ETIM
  • Opiniones
Garantía, reparación y devolución.

* Este artículo podría estar obsoleto. Si está interesado solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa sumunistrable de características similares.

Solicite presupuesto y le indicaremos si quedan unidades disponibles. En caso de que no queden uno de nuestros técnicos buscará una alternativa suministrable de características similares.

VISTOS ANTERIORMENTE

MÁS INFORMACIÓN

Datos técnicos
Notas
Notas generalesContactos de crimpado 17 x 1 mm a pedir por separado
Características del artículo
Tipo de productoConectores circulares (lado del cable)
Conectores
Conexión 1
Estructura de la cabezahembra
Cuerpo aislante
notaInstrucciones de pedido: Los contactos de crimpado de Ø 1 mm deben pedirse por separado
CodificaciónN
Material aislante del cuerpoPA 6.6
EnlaceConexión de crimpado
Tipo de conmutación de contactoshembra
aplicaciónSeñal de retroalimentación
Señal
No. de postes17
Sentido de giroestándar
Plan de inserción17
Diámetro de contactoContactos de señal1 milímetro
Sección de alambreContactos de señalMin.0,06 mm²
Sección de alambreContactos de señalMáximo.1 mm²
Corriente nominal para cada contacto de señal8 A
Contacto de señal de voltaje nominal48 V AC
Dimensionamiento de la tensión de impulso1,5 kV
Categoría de sobretensiónIii
Grado de contaminación3
custodia
Material de la carcasaPiezas giratorias: aleación de cobre-zinc (CuZn), piezas de fundición a presión: zinc (GD-Zn)
Tipo de sujeciónpara sujeción estándar y SPEEDCON
Atornillar Pgsin
Grado de protección (activado)IP67
Tipo de subprocesoM23
Foca
Diámetro exterior del conductor10 mm ... 14,5 milímetros
Material de la juntaFPM
Condiciones de vida ambientales y eléctricas
Condiciones ambientales
Temperatura ambiente (en funcionamiento)-40 °C ... 125 °C

ETIM for 1243934 Conectores (EC002635)

CaracterísticaNúmero de contactos de datos (EF012232)
Valor0
CaracterísticaNúmero de contactos de potencia (EF012216)
Valor0
CaracterísticaTemperatura ambiente (EF002386)
Valor-40 °C
CaracterísticaMecanismo de bloqueo (EF000208)
ValorOtros
CaracterísticaCon conductor de protección (EF007468)
ValorNo
CaracterísticaArmadura (EF000881)
ValorNo
CaracterísticaCon indicación de estado (EF001602)
ValorNo
