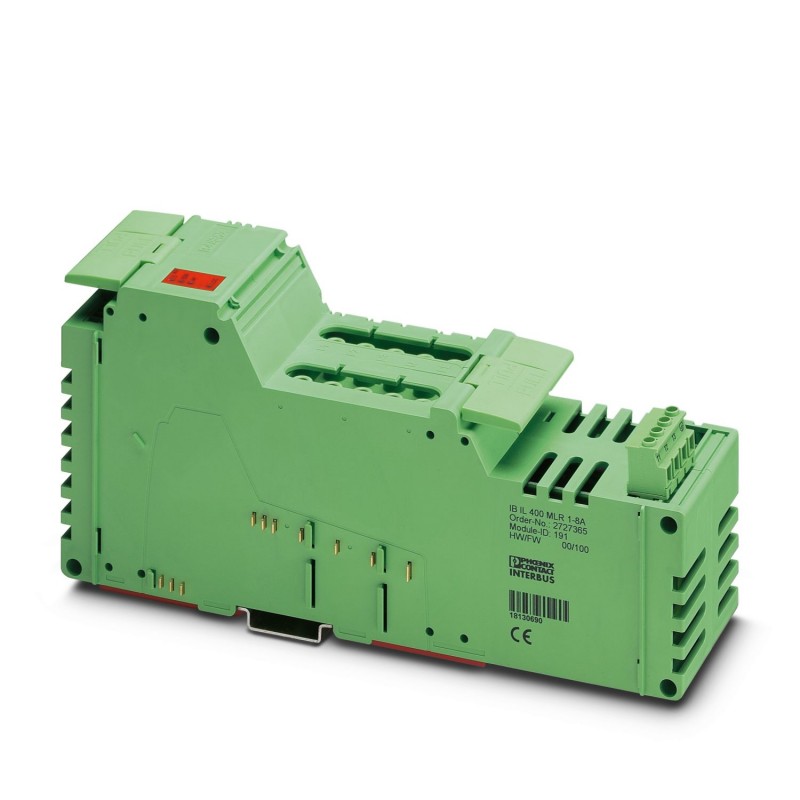

IB IL 400 MLR 1-8A 2727365 PHOENIX CONTACT Bornes de potencia Inline, controlador de arranque directo electr..
IB IL 400 MLR 1-8A
2727365
PHOENIX_CONTACT
Bornes de potencia Inline, controlador de arranque directo electromecánico, hasta 3,7 kW / 400 V AC
Bornes de nivel de potencia en línea, arrancador directo electrónico, hasta 3,7 kW / 400 V CA
I/O
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2727365 |
|---|---|
| Unidad de embalaje | 1 pcs |
| Clave de venta | DRI171 - |
| Página del catálogo | Página 187 (C_6_2017) |
| EAN | 4017918168483 |
| Peso por unidad (sin incluir el embalaje) | 550,000 g |
| Número de tarifa arancelaria | 85389091 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -25 °C ... 85 °C |
| Humedad de aire admisible (servicio) | 10 % ... 85 % (sin condensación) |
| Humedad de aire admisible (almacenamiento / transporte) | 10 % ... 85 % (sin condensación) |
| Presión de aire (servicio) | 80 kPa ... 106 kPa (hasta 2000 m por encima de NN) |
| Presión de aire (almacenamiento / transporte) | 70 kPa ... 106 kPa (hasta 3000 m por encima de NN) |
| Índice de protección | IP20 |
| Observación | Observación referente al funcionamiento Protección de la línea de red máxima 20 A, observar el derating del conector POWER-COMBICON |
Interfaces
| Denominación | Bus local Inline |
|---|---|
| Número de canales | 2 |
| Tipo de conexión | Maniobra de datos Inline |
| Velocidad de transmisión | 500 kBit/s |
| Física de transmisión | Cobre |
Conexión de red
| Denominación | Conexión de red |
|---|---|
| Tipo de conexión | Conector de alimentación |
| Denominación punto de conexión | Regleta de bornes X11 y X12 |
| Número de polos | 5 |
| Sección de línea admisible | máx. 2,5 mm² (L1, L2, L3, N, PE (no en avance)) |
| Tensión de servicio | 187 V AC ... 500 V AC +0 % (Tensión de fase) |
| Capacidad de corriente máxima | 20 A |
Controlador de arranque Salida
| Tipo de conexión | COMBICON |
|---|---|
| Número | 1 (3 fases, resistente a cortocircuitos con fusible externo para protección de línea de 20 A) |
| Cantidad | 1 |
| Denominación Salida | Salida de motor |
| Denominación punto de conexión | Regleta de bornes X10 |
| Número de polos | 4 |
| Sección de línea admisible | 1 mm² ... 2,5 mm² |
| Tensión de servicio | 200 V AC ... 600 V AC +0 % |
| Gama de frecuencias | 50 Hz ... 60 Hz |
| Margen de corriente nominal | 0,2 A ... 8 A |
| Número de maniobras | máx. 5 operaciones por minuto |
Control de motor
| Margen de parametrización | 0,2 A ... 8 A (Pasos de 50/100/200 mA, a través de bus de campo) |
|---|---|
| Desconexión rápida | ≥ 40 A (al cabo de 0,3 segundos) |
Controlador de arranque Freno
| Número | 1 |
|---|---|
| Denominación | Módulo de freno (externo) |
| Tipo de contacto | Contacto semiconductor |
| Técnica de conexión | COMBICON |
Entradas digitales
| Denominación Entrada | Entradas digitales |
|---|---|
| Número de entradas | 1 |
| Número de polos | 4 |
| Tiempo de filtro | 0,2 ms |
Potenciales Inline
| Denominación | Suministro de la lógica (UL) |
|---|---|
| Tensión de alimentación | 7,5 V DC (a través de maniobra de potencial) |
| Absorción de corriente | máx. 50 mA |
| Consumo de potencia | máx. 0,375 W |
| Denominación | Alimentación del circuito de segmento (US) |
| Tensión de alimentación | 24 V DC (a través de maniobra de potencial) |
| 19,2 V DC ... 28,8 V DC (incl. todas las tolerancias, incl. ondulación) | |
| Absorción de corriente | máx. 160 mA |
| Consumo de potencia | máx. 4,2 W (Aparato total) |
Generalidades
| Tipo de montaje | Carril |
|---|---|
| Peso neto | 550 g |
| Observación acerca de las indicaciones de peso | sin conector |
| Modo operativo | Servicio de datos de proceso con un byte |
| Observación | Observación referente al funcionamiento Protección de la línea de red máxima 20 A, observar el derating del conector POWER-COMBICON |
| Mensajes de diagnóstico | Sobrecorriente Mensaje de error en el código de diagnóstico (bus) e indicación por el LED ERR del módulo |
| Etapa de salida no controlable Mensaje de error en el código de diagnóstico (bus) e indicación por el LED ERR del módulo | |
| Error de módulo tras error durante el autocontrol Mensaje en el maestro | |
| Indicaciones de montaje | Para garantizar una ventilación suficiente, mantenga una distancia de montaje hacia arriba y hacia abajo de como mínimo 50 cm respectivamente. |
Normas y especificaciones
| Ensayos mecánicos | Resistencia a las vibraciones según EN 60068-2-6/IEC 60068-2-6 1g, criterio de evaluación 1 |
|---|---|
| Choque según EN 60068-2-27/IEC 60068-2-27 10g, criterio de evaluación 1 | |
| Clase de protección | I, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 4.027250309eCl@ss 4.127250309eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
