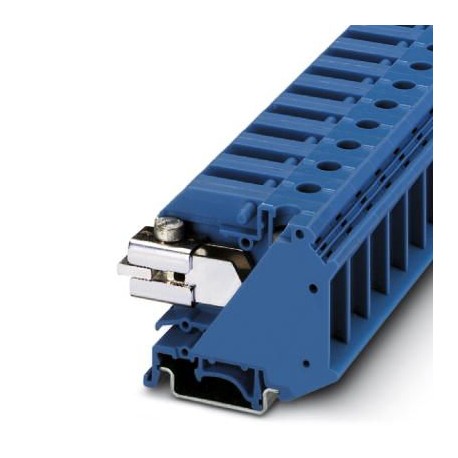

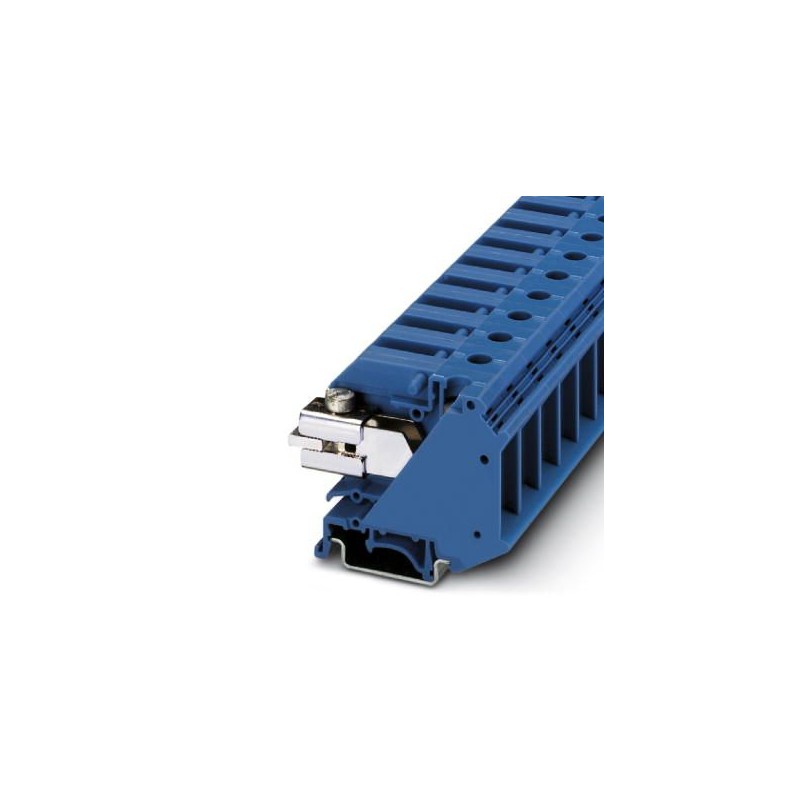

UIKN 35 BU 3034015 PHOENIX CONTACT Borne de neutro seccionable, Nota sobre el montaje:Para fijar de forma se..
UIKN 35 BU
3034015
PHOENIX_CONTACT
50
Borne de neutro seccionable, Nota sobre el montaje:Para fijar de forma segura la barra colectora del neutro, deben colocarse caballetes al principio y al final de cada regleta de bornes, así como regletas más largas cada 20 cm., tensión nominal: 400 V, corriente nominal: 110 A, Conexión especial y mixta, 1er piso, conexión a la derecha, Sección de dimensionamiento: 35 mm², sección: 0,75 mm² - 35 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: azul
Bloques de terminales > Terminal de desconexión de conductor neutro
Bornas
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 3034015 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BE1252 - |
| Página del catálogo | Página 509 (C_1_2017) |
| EAN | 4017918092290 |
| Peso por unidad (sin incluir el embalaje) | 49,026 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | GR (Grecia) |
Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 35 mm² |
| Color | azul |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V2 |
| Corriente de carga máxima | 110 A (con una sección de conductor de 35 mm²) |
| Capacidad de corriente de la barra colectora del neutro | 140 A |
| Tensión transitoria de dimensionamiento | 6 kV |
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Conexión según norma | IEC 60947-7-1 |
| Corriente nominal IN | 110 A |
| Corriente de carga máxima | 110 A (con una sección de conductor de 35 mm²) |
| Tensión nominal UN | 400 V |
| Pared lateral abierta | No |
| Patín deslizante, rosca de tornillo | M5 |
| Par de apriete mín. | 2,5 Nm |
| Par de apriete máx. | 3 Nm |
| Resultado ensayo de tensión transitoria | Prueba aprobada |
| Valor nominal ensayo de tensión transitoria | 7,3 kV |
| Resultado prueba de tensión alterna soportable | Prueba aprobada |
| Valor nominal tensión alterna soportable | 1,89 kV |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 0,75 mm² / 0,4 kg |
| 35 mm2/6,8 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 0,75 mm² |
| Fuerza de tracción Valor nominal | 30 N |
| Prueba de tracción sección del conductor | 35 mm² |
| Fuerza de tracción Valor nominal | 190 N |
| Resultado del asiento fijo en el soporte de fijación | Prueba aprobada |
| Asiento fijo sobre superficie de fijación | NS 32/NS 35 |
| Valor nominal | 10 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 6,4 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Resultado prueba térmica | Prueba aprobada |
| Comprobación de características térmicas (llama de aguja) tiempo de acción | 30 s |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Datos de conexión
| Observación | Punto de embornaje |
|---|---|
| Sección de conductor rígido mín. | 0,75 mm² |
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 0,75 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección de conductor AWG mín. | 18 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,75 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,75 mm² |
| 2 conductores con la misma sección, rígidos máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 10 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,75 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| Tipo de conexión | Conexión especial y mixta |
| Longitud a desaislar | 16 mm |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 3,2 Nm |
| Par de apriete máx. | 3,7 Nm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141117eCl@ss 4.127141117eCl@ss 5.027141138eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141138eCl@ss 8.027141138eCl@ss 9.027141138
| Característica | Valor |
|---|---|
| Sección de conductor conectable fino sin casquillo terminal de cable (EF007341) | 0.75 mm² |
| Sección de conductor conectable fino con manguito final (EF007339) | 0.75 mm² |
| Sección de conductor conectable sólido (EF007337) | 0.75 mm² |
| Sección de conductor conectable (EF007343) | 0.75 mm² |
| Tensión nominal (EF000228) | 400 V |
| Número de puntos de sujeción (EF000584) | 2 |
| Método de montaje (EF000003) | Otros |
| Material del cuerpo aislante (EF007543) | Otros |
| Clase de inflamabilidad de material aislante según UL94 (EF002521) | V2 |
| Anchura (EF000008) | 15 mm |
| Altura (EF000040) | 55 mm |
| Profundidad (EF000049) | 51 mm |
| Placa de conexión necesaria (EF002528) | No |
| Color (EF000007) | Azul |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO BORNAS PARA CARRIL PHOENIX ES.pdf | 13 Mbytes |
|
| PHOENIX CONTACT-3034015-UIKN 35 BU | 103 Kbytes |
|
