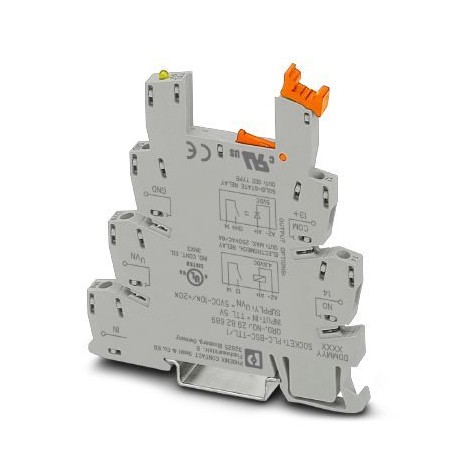

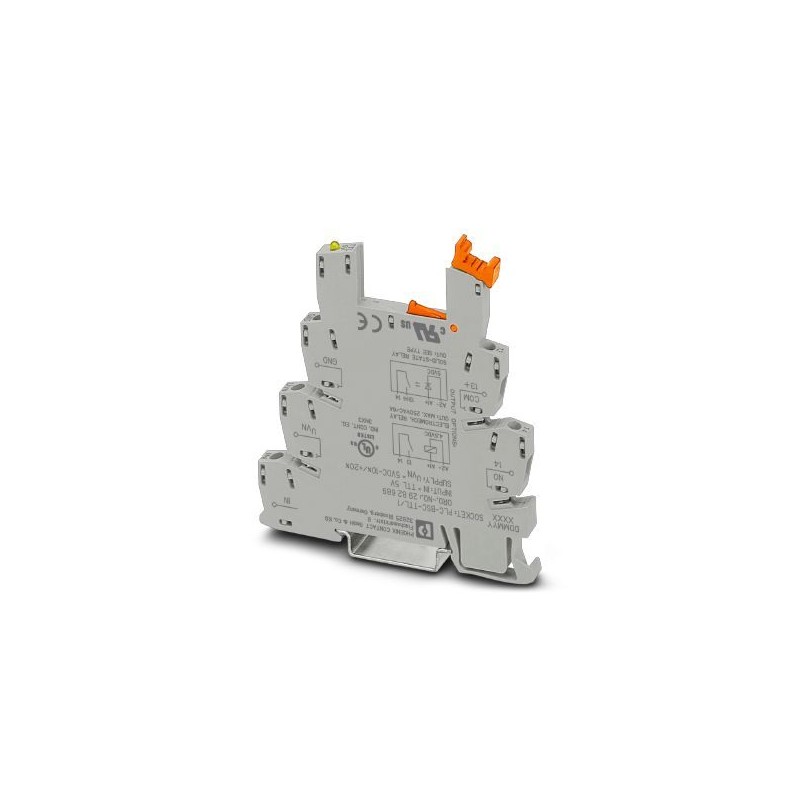

PLC-BSC-TTL/1 2982689 PHOENIX CONTACT Borne de base PLC de 6,2 mm para señal TTL con conexión por tornillo, ..
PLC-BSC-TTL/1
2982689
PHOENIX_CONTACT
Borne de base PLC de 6,2 mm para señal TTL con conexión por tornillo, sin equipamiento de relé o relé de estado sólido, para montar sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada TTL (5 V DC)
Relés > Zócalos para relés
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 2982689 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CK6211 - |
| Página del catálogo | Página 412 (C_5_2017) |
| EAN | 4046356155212 |
| Peso por unidad (sin incluir el embalaje) | 30,000 g |
| Número de tarifa arancelaria | 85364190 |
| País de origen | DE (Alemania) |
Observación
| Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
|---|
Ambient conditions
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
|---|---|
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Datos de entrada
| Tensión de alimentación asignada del circuito de control US | 5 V DC |
|---|---|
| Margen de tensión referente a US | 0,9 ... 1,2 |
| Corriente de alimentación de control de dimensionamiento IS | 41 mA |
| Tensión de accionamiento de dimensionamiento UC | 5 V DC (TTL) |
| Margen de tensión referente a UC | 0,9 ... 1,2 |
| Corriente de accionamiento de dimensionamiento IC | 2,5 mA |
| Tensión de accionamiento de dimensionamiento UC | 5 V DC (TTL) |
| Corriente de accionamiento de dimensionamiento IC | 2,5 mA |
| Tensión de alimentación asignada del circuito de control US | 5 V DC |
| Margen de tensión referente a US | 0,9 ... 1,2 |
| Corriente de alimentación de control de dimensionamiento IS | 11,5 mA |
| Nivel de conmutación Señal 1 ("H") (señal TTL) | > 2 V DC |
| Nivel de conmutación Señal 0 ("L") (señal TTL) | < 0,8 V DC |
| Tensión nominal de entrada UN | 5 V DC (TTL) |
| Limitación de sobretensiones | > 6,5 V |
| Frecuencia de transmisión | 1000 Hz |
| Limitación de sobretensiones | > 6,5 V |
Connection data 1
| Denominación Conexión | Lado de entrada |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Connection data 2
| Denominación Conexión | Lado de salida |
|---|---|
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 8 mm |
| Rosca de tornillo | M3 |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² () | |
| 2x 0,5 mm² ... 1,5 mm² () | |
| Sección de conductor AWG | 26 ... 14 |
Generalidades
| Color | gris |
|---|---|
| Modo operativo | Tiempo de trabajo 100 % |
| Posición para el montaje | discrecional |
| Indicaciones de montaje | Alineables sin separación |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
|---|---|
| Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Clasificaciones
eCl@ss 5.027371603eCl@ss 5.127371603eCl@ss 6.027371603eCl@ss 7.027371603eCl@ss 8.027371603eCl@ss 9.027371603
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Método de montaje (EF000003) | Otros |
| Con abrazaderas extraíbles (EF003340) | No |
| Suplemento funcional posible (EF003444) | No |
| Número de pines (EF005580) | 5 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2982689-PLC-BSC-TTL/1 | 129 Kbytes |
|
