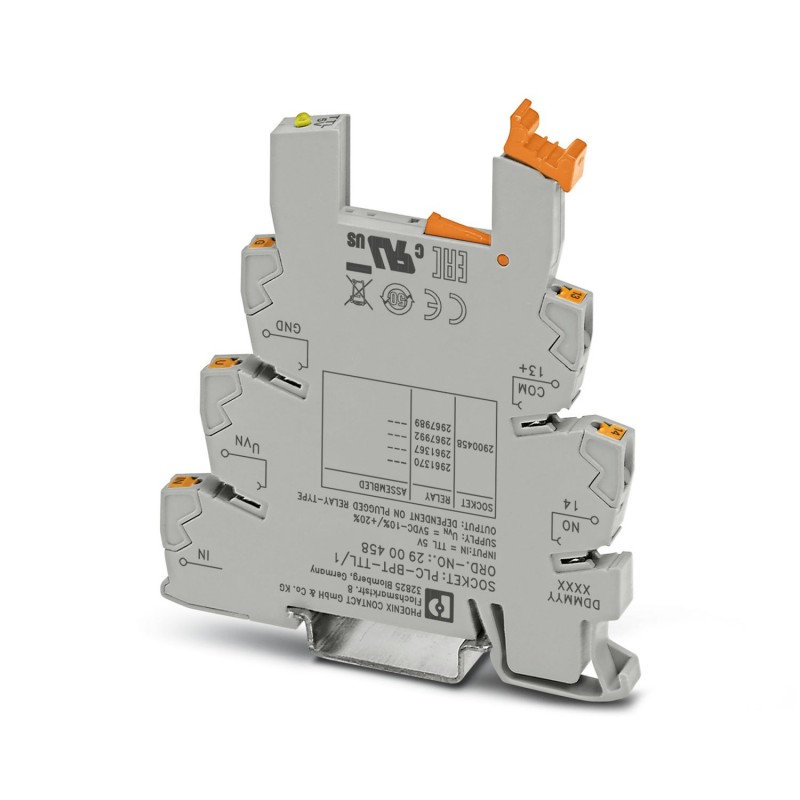

PLC-BPT-TTL/1 2900458 PHOENIX CONTACT Borne de base PLC de 6,2 mm para señal TTL con conexión push-in, sin e..
PLC-BPT-TTL/1
2900458
PHOENIX_CONTACT
Borne de base PLC de 6,2 mm para señal TTL con conexión push-in, sin equipamiento de relé o relé de estado sólido, para montar sobre carril NS 35/7,5, 1 contacto de cierre, tensión de entrada TTL (5 V DC)
Relés > Zócalos para relés
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
| Tipo de producto | Zócalo de relé |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Señal TTL en la entrada |
| Modo operativo | Tiempo de trabajo 100 % |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 08 |
| Tensión nominal de entrada UN | 5 V DC (TTL) |
| La tensión nominal del relé electromecánico enchufable o del relé de estado sólido (véanse los accesorios necesarios) difiere de la tensión nominal de entrada de la base con circuito previo integrado | |
| 5 V DC (TTL) | |
| La tensión nominal del relé electromecánico enchufable o del relé de estado sólido (véanse los accesorios necesarios) difiere de la tensión nominal de entrada de la base con circuito previo integrado | |
| Equipamiento de relés | |
| Tensión de alimentación asignada del circuito de control US | 5 V DC |
| Margen de tensión referente a US | 0,9 ... 1,2 |
| Corriente de alimentación de control de dimensionamiento IS | 41 mA |
| Tensión de accionamiento de dimensionamiento UC | 5 V DC (TTL) |
| Margen de tensión referente a UC | 0,9 ... 1,2 |
| Corriente de accionamiento de dimensionamiento IC | 2,5 mA |
| Tiempo de reacción típico | 4,5 ms |
| Tiempo típico de apertura | 3,5 ms |
| Indicación de la tensión de servicio | LED amarillo |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Limitación de sobretensiones | > 6,5 V |
| Equipamiento de optoacoplador | |
| Tensión de alimentación asignada del circuito de control US | 5 V DC |
| Margen de tensión referente a US | 0,9 ... 1,2 |
| Corriente de alimentación de control de dimensionamiento IS | 11,5 mA |
| Tensión de accionamiento de dimensionamiento UC | 5 V DC (TTL) |
| Corriente de accionamiento de dimensionamiento IC | 2,5 mA |
| Nivel de conmutación Señal 1 ("H") (señal TTL) | > 2 V DC |
| Nivel de conmutación Señal 0 ("L") (señal TTL) | < 0,8 V DC |
| Tiempo de reacción típico | 35 µs |
| Tiempo típico de apertura | 320 µs |
| Indicación de la tensión de servicio | LED amarillo |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Frecuencia de transmisión | 1000 Hz |
| Limitación de sobretensiones | > 6,5 V |
| Tensión de conmutación máxima | 48 V DC |
| Tensión mínima de activación | 3 V DC |
| Corriente constante límite | 100 mA |
| Caída de tensión con corriente constante límite máxima | < 1 V |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Tensión de conmutación máxima | 33 V DC |
| Tensión mínima de activación | 3 V DC |
| Corriente constante límite | 3 A |
| Caída de tensión con corriente constante límite máxima | < 200 mV |
| Corriente de conexión máxima | 15 A (10 ms) |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones |
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -20 °C ... 60 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Método de montaje (EF000003) | Otros |
| Con abrazaderas extraíbles (EF003340) | No |
| Suplemento funcional posible (EF003444) | No |
| Número de pines (EF005580) | 5 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2900458-PLC-BPT-TTL/1 | 124 Kbytes |
|
