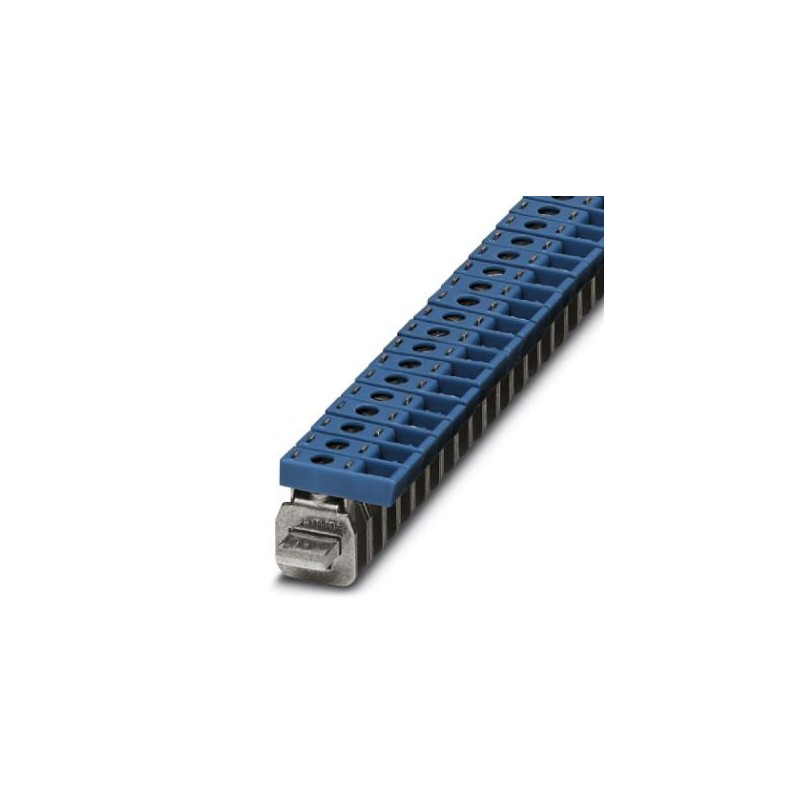

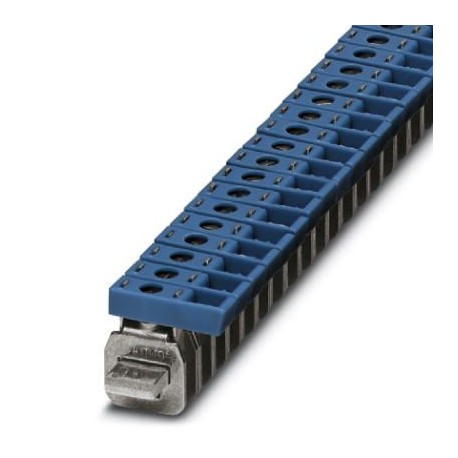

AKG 4 BU 0421016 PHOENIX CONTACT Borne de conexión, tipo de conexión Conexión por tornillo, corriente de car..
AKG 4 BU
0421016
PHOENIX_CONTACT
50
Borne de conexión, tipo de conexión Conexión por tornillo, corriente de carga: 41 A, sección: 0,5 mm² - 6 mm², anchura: 7 mm, color: azul
Borne de conexión, tensión nominal: 300 V, corriente nominal: 41 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 4 mm², sección: 0,5 mm² - 6 mm², montaje: Barra colectora del neutro, color: azul
Interruptores de baja tensión > Terminal de barra colectora
CABINET add-on
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Generalidades
| Color | azul |
|---|---|
| Aislamiento | PA |
| Sección nominal | 4 mm² |
| Clase de combustibilidad según UL 94 | V2 |
Generalidades
| Corriente nominal IN | 41 A |
|---|---|
| Corriente de carga máxima | 41 A (con una sección de conductor de 6 mm²) |
| Tensión nominal UN | 300 V |
| Result of the test for mechanical stability of terminal points (5 x conductor connection) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 0,5 mm2/0,3 kg |
| 4 mm2/0,9 kg | |
| 6 mm2/1,4 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 0,5 mm² |
| Fuerza de tracción Valor nominal | 30 N |
| Prueba de tracción sección del conductor | 4 mm² |
| Fuerza de tracción Valor nominal | 60 N |
| Prueba de tracción sección del conductor | 6 mm² |
| Fuerza de tracción Valor nominal | 80 N |
| Result of voltage-drop test | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Result of temperature-rise test | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 4 mm² |
| Corriente de corta duración | 0,48 kA |
| Relative insulation material temperature index (Elec., UL 746 B) | 125 °C |
| Temperature index of insulation material (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Dimensiones
| Longitud | 23,7 mm |
|---|---|
| Anchura | 7 mm |
Datos de conexión
| Sección de conductor rígido mín. | 0,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 4 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 6 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 2,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 2,5 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 16 mm |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX SISTEMA DE MARCADO HERRAMIENTAS ES.pdf | 41 Mbytes |
|
| PHOENIX CONTACT-0421016-AKG 4 BU | 158 Kbytes |
|
