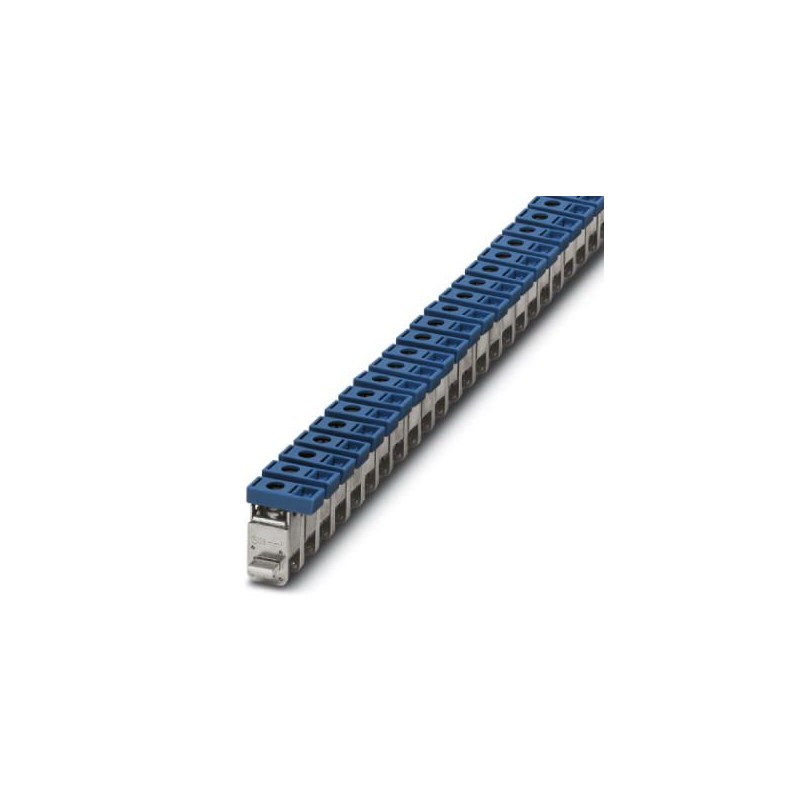

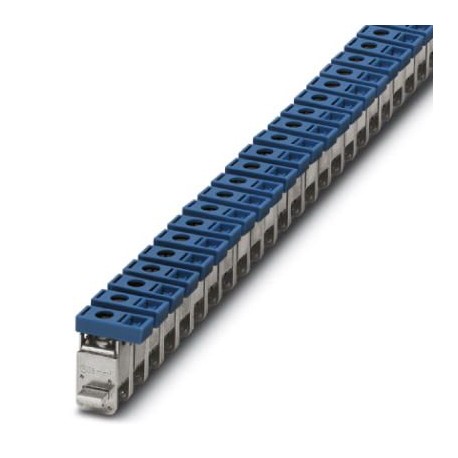

AKG 35 BU 0424013 PHOENIX CONTACT Borne de conexión, tipo de conexión Conexión por tornillo, corriente de ca..
AKG 35 BU
0424013
PHOENIX_CONTACT
50
Borna de conexión, tensión nominal: 300 V, corriente nominal: 125 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 35 mm², sección: 2,5 mm² - 35 mm², montaje: Barra colectora del neutro, color: azul
Componentes industriales de baja tensión > Terminal de barra colectora
CABINET add-on
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más vendidos
▲Más Información
▲Datos mercantiles
| Clave de pedido | 0424013 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | BG4331 - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 599 (C_3_2017) |
| EAN | 4017918002046 |
| Peso por unidad (sin incluir el embalaje) | 19,880 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | PL (Polonia) |
Generalidades
| Color | azul |
|---|---|
| Aislamiento | PA |
| Sección nominal | 35 mm² |
| Clase de combustibilidad según UL 94 | V2 |
| Corriente de carga máxima | 125 A (con una sección de conductor de 35 mm²) |
| Potencia disipada máxima con condición nominal | 4,06 W |
| Conexión según norma | IEC / EN |
| Corriente nominal IN | 125 A |
| Corriente de carga máxima | 125 A (con una sección de conductor de 35 mm²) |
| Tensión nominal UN | 300 V |
| Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
| Resultado prueba de flexibilidad | Prueba aprobada |
| Ensayo de flexión velocidad de rotación | 10 r.p.m. |
| Ensayo de flexión revoluciones | 135 |
| Ensayo de flexión de sección de conductor/peso | 2,5 mm2/0,7 kg |
| 25 mm2/4,5 kg | |
| 35 mm2/6,8 kg | |
| Result. prueba tracción | Prueba aprobada |
| Prueba de tracción sección del conductor | 2,5 mm² |
| Fuerza de tracción Valor nominal | 50 N |
| Prueba de tracción sección del conductor | 25 mm² |
| Fuerza de tracción Valor nominal | 135 N |
| Prueba de tracción sección del conductor | 35 mm² |
| Fuerza de tracción Valor nominal | 190 N |
| Resultado de la comprobación de caída de tensión | Prueba aprobada |
| Exigencia Caída de tensión | ≤ 3,2 mV |
| Resultado de la verificación de calentamiento | Prueba aprobada |
| Result. ensayo corr. corta dur. | Prueba aprobada |
| Ensayo de corriente de corta duración sección del conductor | 25 mm² |
| Corriente de corta duración | 3 kA |
| Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
| Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Datos de conexión
| Sección de conductor rígido mín. | 2,5 mm² |
|---|---|
| Sección de conductor rígido máx. | 35 mm² |
| Sección de conductor flexible mín. | 2,5 mm² |
| Sección de conductor flexible máx. | 35 mm² |
| Sección de conductor AWG mín. | 14 |
| Sección de conductor AWG máx. | 2 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 35 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 35 mm² |
| 2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 16 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 1,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
| Tipo de conexión | Conexión por tornillo |
| Longitud a desaislar | 16 mm |
| Rosca de tornillo | M6 |
| Par de apriete mín. | 3,2 Nm |
| Par de apriete máx. | 3,7 Nm |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.0 27141131 eCl@ss 4.1 27141131 eCl@ss 5.0 27141131 eCl@ss 5.1 27141100 eCl@ss 6.0 27141100 eCl@ss 7.0 27141146 eCl@ss 8.0 27141146 eCl@ss 9.0 27141146
UNSPSC 6.01 30211811 UNSPSC 7.0901 39121410 UNSPSC 11 39121410 UNSPSC 12.01 39121410 UNSPSC 13.2 39121410
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO ACCESO PARA ARMARIO DE CONTROL PHOENIX ES.pdf | 10 Mbytes |
|
| PHOENIX CONTACT-0424013-AKG 35 BU | 150 Kbytes |
|
