AKG 16 BU
0423014
PHOENIX_CONTACT
50

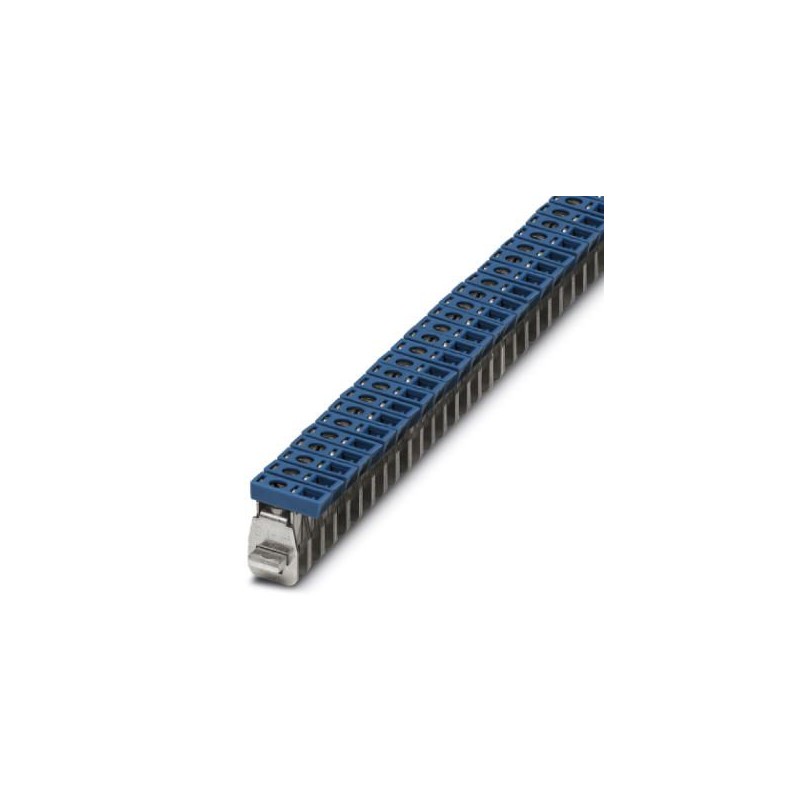

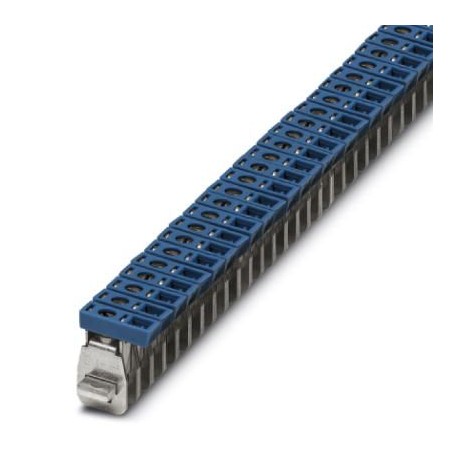

Borne de conexión, tipo de conexión Conexión por tornillo, corriente de carga: 76 A, sección: 1,5 mm² - 16 mm², anchura: 9,8 mm, color: azul
Borne de conexión, corriente nominal: 76 A, tipo de conexión: Conexión por tornillo, Sección de dimensionamiento: 16 mm², sección: 1,5 mm² - 16 mm², montaje: Barra colectora del neutro, color: azul
Interruptores de baja tensión > Terminal de barra colectora
CABINET add-on
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Clave de pedido | 0423014 |
---|---|
Unidad de embalaje | 50 pcs |
Clave de venta | BG4331 - |
Cantidad de pedido mínima | 50 pcs |
Página del catálogo | Página 599 (C_3_2017) |
EAN | 4017918001995 |
Peso por unidad (sin incluir el embalaje) | 10,426 g |
Número de tarifa arancelaria | 85369010 |
País de origen | DE (Alemania) |
Color | azul |
---|---|
Aislamiento | PA |
Sección nominal | 16 mm² |
Clase de combustibilidad según UL 94 | V2 |
Corriente de carga máxima | 76 A (con una sección de conductor de 16 mm²) |
Potencia disipada máxima con condición nominal | 2,43 W |
Corriente nominal IN | 76 A |
Corriente de carga máxima | 76 A (con una sección de conductor de 16 mm²) |
Tensión nominal UN | 300 V |
Resultado de la comprobación de la resistencia mecánica de puntos de embornaje (conexión de conductores quíntuple) | Prueba aprobada |
Resultado prueba de flexibilidad | Prueba aprobada |
Ensayo de flexión velocidad de rotación | 10 r.p.m. |
Ensayo de flexión revoluciones | 135 |
Ensayo de flexión de sección de conductor/peso | 1,5 mm2/0,4 kg |
16 mm2/2,9 kg | |
Result. prueba tracción | Prueba aprobada |
Prueba de tracción sección del conductor | 1,5 mm² |
Fuerza de tracción Valor nominal | 40 N |
Prueba de tracción sección del conductor | 16 mm² |
Fuerza de tracción Valor nominal | 100 N |
Resultado de la comprobación de caída de tensión | Prueba aprobada |
Exigencia Caída de tensión | ≤ 3,2 mV |
Resultado de la verificación de calentamiento | Prueba aprobada |
Result. ensayo corr. corta dur. | Prueba aprobada |
Ensayo de corriente de corta duración sección del conductor | 16 mm² |
Corriente de corta duración | 1,92 kA |
Índice de temperatura del material aislante relativo (Elec., UL 746 B) | 125 °C |
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
Sección de conductor rígido mín. | 1,5 mm² |
---|---|
Sección de conductor rígido máx. | 16 mm² |
Sección de conductor flexible mín. | 1,5 mm² |
Sección de conductor flexible máx. | 16 mm² |
Sección de conductor AWG mín. | 16 |
Sección de conductor AWG máx. | 6 |
Sección de conductor flexible con puntera, sin manguito de plástico mín. | 1,5 mm² |
Sección de conductor flexible con puntera, sin manguito de plástico máx. | 16 mm² |
Sección de conductor flexible con puntera, con manguito de plástico mín. | 1,5 mm² |
Sección de conductor flexible con puntera, con manguito de plástico máx. | 16 mm² |
2 conductores con la misma sección, rígidos mín. | 1,5 mm² |
2 conductores con la misma sección, rígidos máx. | 6 mm² |
2 conductores con la misma sección, flexibles mín. | 1,5 mm² |
2 conductores con la misma sección, flexibles máx. | 6 mm² |
2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 1,5 mm² |
2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 1,5 mm² |
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 10 mm² |
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 16 mm |
Rosca de tornillo | M5 |
Par de apriete mín. | 2,5 Nm |
Par de apriete máx. | 3 Nm |
China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
---|---|
Sin sustancias peligrosas por encima de los umbrales |
