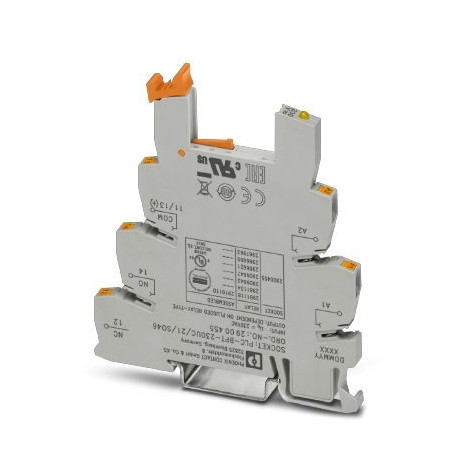

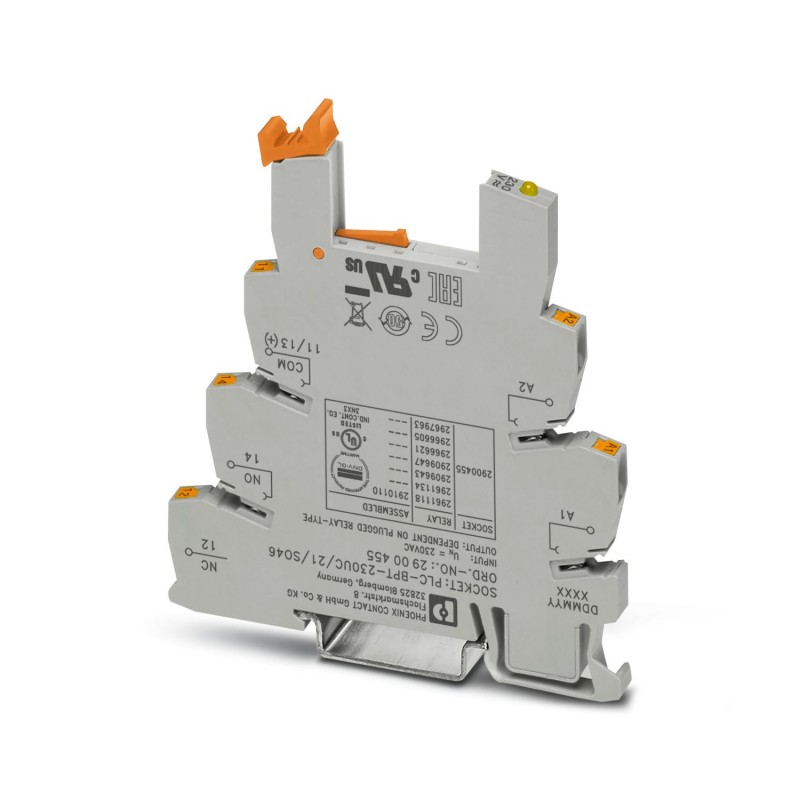

PLC-BPT-230UC/21/SO46 2900455 PHOENIX CONTACT Borna de base PLC de 6,2 mm contra corrientes parásitas o tens..
PLC-BPT-230UC/21/SO46
2900455
PHOENIX_CONTACT
Borna de base PLC de 6,2 mm contra corrientes parásitas o tensiones parásitas en el lado de control con conexión push-in, sin equipamiento de relé o relé de estado sólido, para montar en carril DIN NS 35/7,5, con filtro RCZ integrado, 1 conmutador, tensión de entrada 230 V AC
Relés > Zócalos para relés
relés industriales
Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
productos relacionados
▲Más vendidos
▲Más Información
▲Datos técnicos
Notas
| Restricción de uso | |
| Indicación CEM | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
Propiedades del artículo
| Tipo de producto | Zócalo de relé |
| Familia de productos | PLC-INTERFACE |
| Aplicación | Filtro contra inducciones parásitas |
| Modo operativo | Tiempo de trabajo 100 % |
| Dotación posible | Relé miniatura, REL-MR-60DC/21AU, REL-MR-60DC/21; optoacoplador miniatura, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1 |
| Estado de mantenimiento de datos | |
| Revisión de artículo | 07 |
Propiedades eléctricas
| Circuito de protección | Puente rectificador; Puente rectificador |
| Filtro RCZ; Filtro RCZ |
Datos de entrada
| Tensión nominal de entrada UN | 230 V AC |
| La tensión nominal del relé electromecánico enchufable o del relé de estado sólido (véanse los accesorios necesarios) difiere de la tensión nominal de entrada de la base con circuito previo integrado | |
| 230 V AC | |
| La tensión nominal del relé electromecánico enchufable o del relé de estado sólido (véanse los accesorios necesarios) difiere de la tensión nominal de entrada de la base con circuito previo integrado | |
| Equipamiento de relés | |
| Tensión nominal de entrada UN | 230 V AC |
| Margen de tensión de entrada referido a UN | 0,78 ... 1,14 |
| Corriente de entrada típica a UN | 8,8 mA (50 Hz) |
| 10 mA (60 Hz) | |
| Tiempo de reacción típico | 7 ms |
| Tiempo típico de apertura | 20 ms |
| Tensión de desexcitación típica | 80 V AC |
| Indicación de la tensión de servicio | LED amarillo |
| Circuito de protección | Puente rectificador; Puente rectificador |
| Filtro; Filtro | |
| Equipamiento de optoacoplador | |
| Tensión nominal de entrada UN | 230 V AC |
| Margen de tensión de entrada referido a UN | 0,8 ... 1,1 |
| Corriente de entrada típica a UN | 8,8 mA (50 Hz) |
| 10 mA (60 Hz) | |
| Umbral de conmutación Señal "0" referido a UN | ≤ 0,4 |
| Tiempo de reacción típico | 6 ms |
| Tiempo típico de apertura | 10 ms |
| Indicación de la tensión de servicio | LED amarillo |
| Circuito de protección | Puente rectificador; Puente rectificador |
| Filtro; Filtro | |
Datos de salida
| Dotación posible | Relé miniatura, REL-MR-60DC/21AU, REL-MR-60DC/21; optoacoplador miniatura, OPT-60DC/48DC/100, OPT-60DC/24DC/2, OPT-60DC/230AC/1 |
| Tensión de conmutación máxima | 48 V DC |
| Tensión mínima de activación | 3 V DC |
| Corriente constante límite | 100 mA |
| Caída de tensión con corriente constante límite máxima | < 1 V DC |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Tensión de conmutación máxima | 30 V DC |
| Tensión mínima de activación | 3 V DC |
| Corriente constante límite | 3 A |
| Caída de tensión con corriente constante límite máxima | < 200 mV |
| Corriente de conexión máxima | 15 A (10 ms) |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Prot. contra inversión de polaridad |
| Prot. contra sobretensiones | |
| Tensión de conmutación máxima | 253 V AC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre puntos de embornaje iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
| Tensión mínima de activación | 24 V AC |
| Corriente constante límite | 0,75 A |
| Caída de tensión con corriente constante límite máxima | < 1 V AC |
| Corriente de conexión máxima | 30 A (10 ms) |
| Circuito de salida | 2 conductores sin masa |
| Circuito de protección | Módulo RCV |
| Corriente de fuga | < 1 mA |
| Angulo de fase cos phi mín. | 0,5 |
| Integral de carga límite | 4,5 A2s |
Datos de conexión
| Tipo de conexión | Conexión push-in |
| Longitud a desaislar | 10 mm |
| Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
| Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
| 0,2 mm² ... 2,5 mm² (Puntera individual) | |
| 2x 0,5 mm² ... 1 mm² (Puntera TWIN) | |
| Sección de conductor AWG | 26 ... 14 |
Señalización
| Indicación de estado | LED |
Dimensiones
| Anchura | 6,2 mm |
| Altura | 80 mm |
| Profundidad | 94 mm |
Datos del material
| Color | gris (RAL 7042) |
| Clase de inflamabilidad según UL 94 | V0 (Carcasa) |
Condiciones medioambientales y de vida útil
| Condiciones ambientales | |
| Temperatura ambiente (servicio) | -40 °C ... 55 °C |
| Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Homologaciones
| CE | |
| Certificado | Conformidad CE |
| UKCA | |
| Certificado | De conformidad con UKCA |
| Homologación para la construcción naval | |
| Certificado | TAE0000196 |
| Prueba de gases nocivos | |
| Marcado | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Datos DNV GL | |
| Temperature | D |
| Humidity | A |
| Vibración | B/C |
| EMC | B |
| Enclosure | Required protection according to the Rules shall be provided upon installation on board |
Datos CEM
| Compatibilidad electromagnética | Conformidad con la directiva CEM |
| Directiva de baja tensión | De conformidad con la directiva NS |
Montaje
| Tipo de montaje | Montaje sobre carril DIN |
| Indicaciones de montaje | Alineables sin separación |
| Posición para el montaje | discrecional |
| Característica | Valor |
|---|---|
| Ejecución de la conexión eléctrica (EF003961) | Otros |
| Método de montaje (EF000003) | Otros |
| Con abrazaderas extraíbles (EF003340) | No |
| Suplemento funcional posible (EF003444) | No |
| Número de pines (EF005580) | 5 |
| Anchura (EF000008) | 6.2 mm |
| Altura (EF000040) | 80 mm |
| Profundidad (EF000049) | 94 mm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATÁLOGO RELES PHOENIX ES.pdf | 6 Mbytes |
|
| PHOENIX CONTACT-2900455-PLC-BPT-230UC/21/SO46 | 161 Kbytes |
|
